概述

CH32V 系列是基于青稞 RISC-V 內核設計的工業級通用微控制器，包括 CH32V305 連接型 MCU、CH32V307/CH32V317 互聯型 MCU、CH32V208 無線型 MCU 等。CH32V30x 和 CH32V31x 系列基于青稞V4F微處理器設計，支持單精度浮點指令和快速中斷響應，支持 144MHz 主頻零等待運行，提供 8 組串口、4 組電機 PWM 高級定時器、SDIO、DVP 數字圖像接口、4 組模擬運放、雙 ADC 單元、雙 DAC 單元，內置USB2.0 高速 PHY 收發器（480Mbps）、千兆以太網 MAC 控制器及 10 兆物理層收發器、10/100 兆物理層收發器（僅適用于 CH32V317）等。
數據表：*附件：CH32V303 CH32V305 CH32V307 CH32V317工業級通用微控制器數據手冊.PDF

特性

CH32V30x和CH32V31x系列是基于青稞V4F微處理器設計的32位RISC-V內核MCU，工作頻率144MHz，
內置高速存儲器，系統結構中多條總線同步工作，提供了豐富的外設功能和增強型 I/O 端口。本系列產
品內置 2 個 12 位 ADC 模塊、2 個 12 位 DAC 模塊、多組定時器、多通道觸摸按鍵電容檢測（TKey）等功
能，還包含了標準和專用通訊接口：I2C、I2S、SPI、USART、SDIO、CAN 控制器、USB2.0 全速主機/設
備控制器、USB2.0 高速主機/設備控制器（內置 480Mbps 收發器）、數字圖像接口、千兆以太網控制器等。
產品工作額定電壓為 3.3V，工作溫度范圍為-40℃～85℃工業級。支持多種省電工作模式來滿足產
品低功耗應用要求。系列產品中各型號在資源分配、外設數量、外設功能等方面有所差異，按需選擇。

系統架構
微控制器基于 RISC-V 指令集設計，其架構中將內核、仲裁單元、DMA 模塊、SRAM 存儲等部分通過多組總線實現交互。設計中集成通用 DMA 控制器以減輕 CPU 負擔、提高訪問效率，應用多級時鐘管理機制降低了外設的運行功耗，同時兼有數據保護機制，時鐘自動切換保護等措施增加了系統穩定性。
下圖是系列產品內部總體架構框圖。

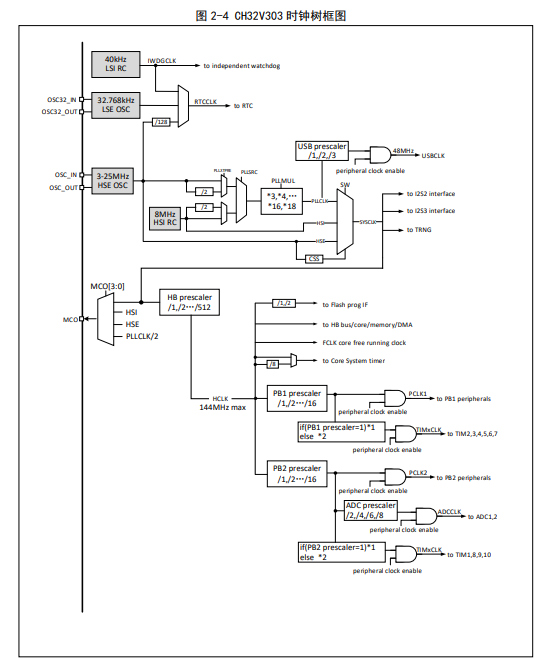

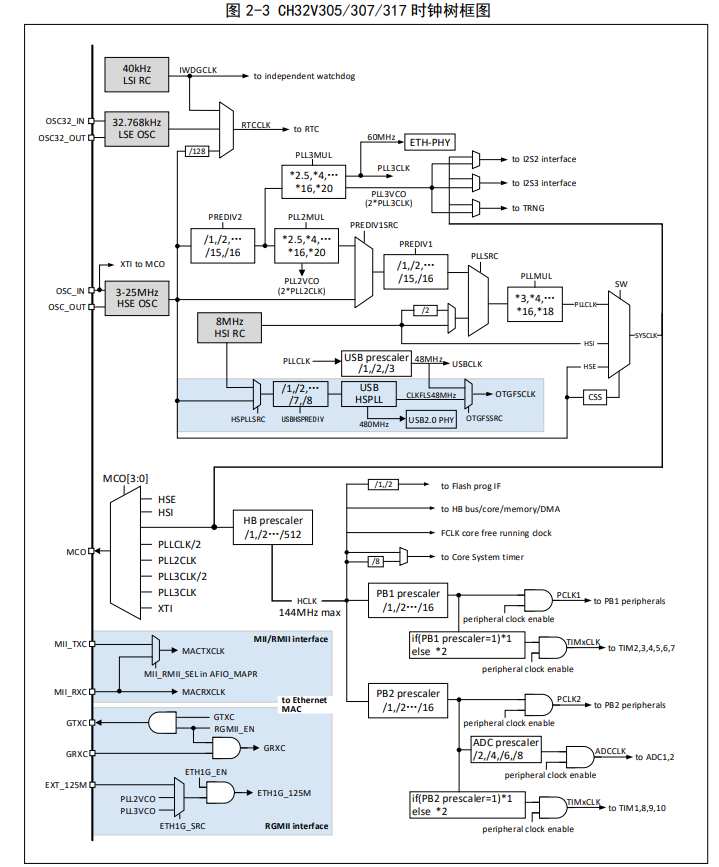

時鐘樹
系統中引入 4 組時鐘源：內部高頻 RC 振蕩器（HSI）、內部低頻 RC 振蕩器（LSI）、外接高頻振蕩器（HSE）、外接低頻振蕩器（LSE）。其中，低頻時鐘源為 RTC 和獨立看門狗提供了時鐘基準。高頻時鐘源直接或者間接通過 PLL 倍頻后輸出為系統總線時鐘（SYSCLK），系統時鐘再由各預分頻器提供了HB 域、PB1 域、PB2 域外設控制時鐘及采樣或接口輸出時鐘，部分模塊工作需要由 PLL 時鐘直接提供。

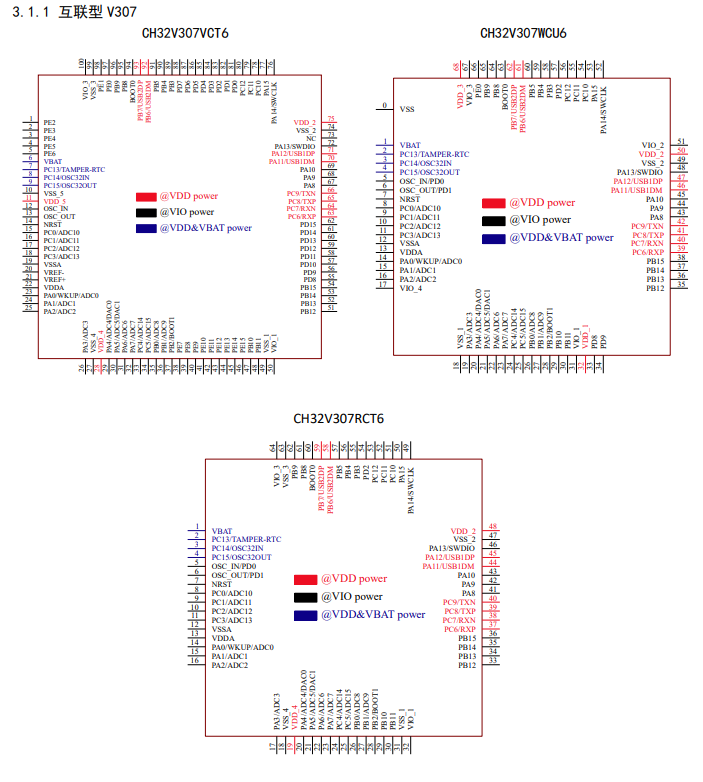

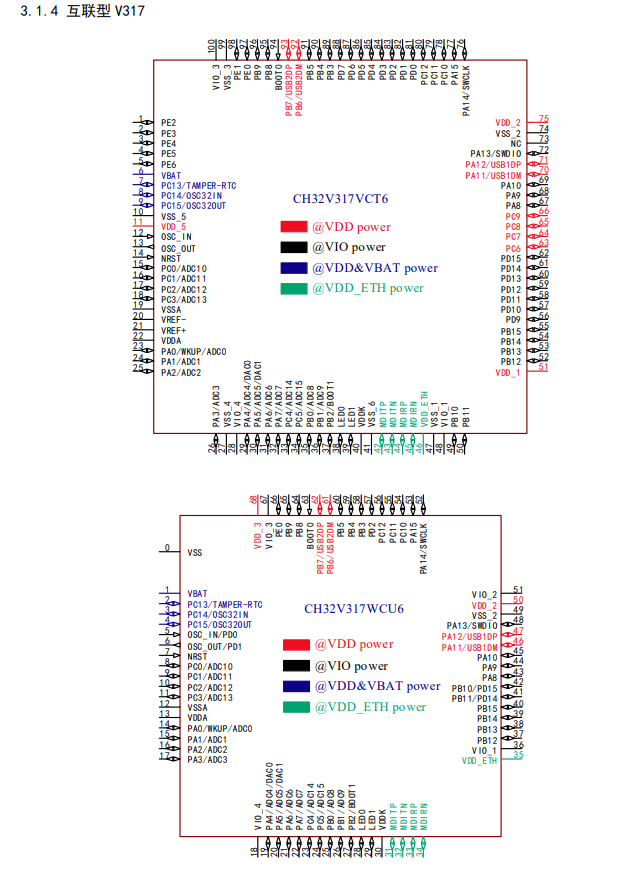

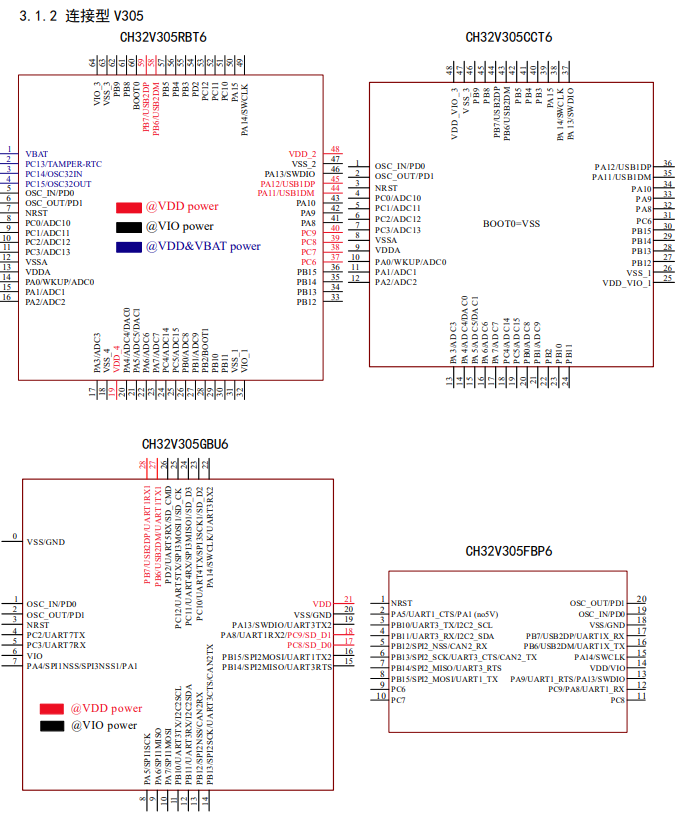

引腳排列
