本篇文章來自 FPGA 大神、Ardiuvo & Hackster.IO 知名博主 Adam Taylor。在這里感謝 Adam Taylor 對 ALINX 產品的關注與測試。為了讓文章更易閱讀，我們在原文的基礎上作了一些靈活的調整，包括對一些專業名詞進行了補充解釋，便于初學者快速理解。原文鏈接已貼在文章底部。歡迎大家在評論區友好互動。

最近，我在辦公室里搞了一塊ALINX VD100。

這是一塊基于AMD Versal Edge AI平臺的開發板，功能特別強大，可以用來做圖像處理、人工智能等各種高階應用。

為了方便隨時開發，我把它連到了公司局域網，遠程就能連接，由此開始了我的折騰之旅。

這次，我最想探索的是：怎么在這塊板子上跑圖像處理的應用。

VD100不僅帶了兩個 MIPI 攝像頭接口，還能直接連上LCD屏幕，基本滿足了圖像應用開發的需求。

第一步：讓屏幕先亮起來！

搞攝像頭太復雜，我決定先從屏幕入手——先通過測試圖案生成器（Test Pattern Generator）驗證 LCD 屏幕圖像顯示鏈路的有效性。

ALINX VD100開發板支持的 LCD 屏幕，分辨率是1280×720（WXGA 標準）。

數據傳輸采用的是VESA 標準的 LVDS 接口。

這里稍微解釋一下：

LVDS（低壓差分信號）是一種高速又抗干擾的數據傳輸方式，特別適合屏幕傳輸高速畫面。

VESA 和 JEIDA 是常見的兩種 LVDS 傳輸標準，咱們用的是 VESA。VESA 更國際通用，JEIDA 常見于日本廠商。

在 VESA 標準下使用 RG888 格式時，屏幕的每一幀圖像數據和控制信號（如同步信號 hsync、vsync）會被打包進 4 條數據通道里，同時還有第 5 條通道專門傳時鐘（Clock），方便接收端正確還原數據。

每次時鐘跳動時，每條數據通道都會同步傳7 位數據。

聽起來有點復雜？簡單說就是：用 4+1 條小路，高速搬運屏幕畫面。

開發流程：搭建系統設計

為了讓板子順利傳屏幕數據，我們需要在 Vivado（AMD/Xilinx 的開發工具）里做一套設計，包括：

CIPS
→ 配置 VD100 平臺上的 V100 SoM。

NOC
→ 配置 DDRMC，并開兩條 MAXI 輸出，提供數據存取支持。

視頻測試圖生成器 (Video Test Pattern Generator, TPG)
→ 通過 AXI Lite 總線連接到 NOC，生成標準圖像（比如彩條、棋盤格）。

視頻時序生成器 (Video Timing Controller, VTC)
→ 通過 AXI Lite 總線連接到 NOC，生成 LCD 顯示需要的同步信號（如 hsync、vsync）。

AXI4-Stream to Video Out
→ 與上述兩個生成器相連，把測試圖和時序信息組織成并行視頻流（RGB888格式）。

LCD_LVDS IP核
→ 把并行視頻信號轉成符合 LVDS 規范的數據流。

Advanced IO Wizard
→ 負責真正的串行化操作，把數據以 LVDS 標準發出去（包括 4 路數據+ 1 路時鐘）。

最終 LCD 屏幕接收到 LVDS 信號并顯示圖像。

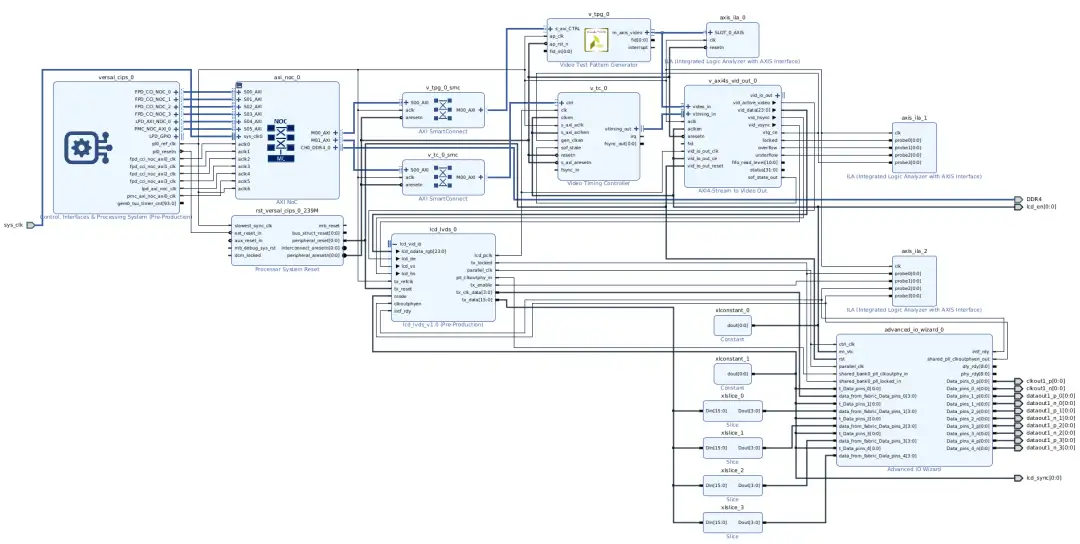

這套設計（可以在我的 GitHub 上找到）如下所示：

通過這個系統，我們可以使用 CIPS 內置的處理器來控制測試圖案，從而驗證各顏色通道是否正常。

設置和驅動 LCD 顯示器的 CIPS 端代碼也非常簡單，如下所示：

#include
#include "platform.h"
#include "xil_printf.h"
#include "xvtc.h"
#include "xparameters.h"
#include "xv_tpg.h"
#include "xvidc.h"
#include"vga.h"

XV_tpg      tpg;
XVtc	    VtcInst;
VideoMode   video;
XVtc_Config *vtc_config ;

int main()
{
    XVtc_SourceSelect SourceSelect;
    XVtc_Timing vtcTiming;
    u32 height,width,status;
    init_platform();

    print("Setting up Timingnr");
    vtc_config = XVtc_LookupConfig(XPAR_XVTC_0_BASEADDR);
    XVtc_CfgInitialize(&VtcInst,vtc_config ,XPAR_XVTC_0_BASEADDR);

    print("Setting up Videonr");
    video = VMODE_1280x720 ;
	vtcTiming.HActiveVideo = video.width;
	vtcTiming.HFrontPorch = video.hps - video.width;
	vtcTiming.HSyncWidth = video.hpe - video.hps;
	vtcTiming.HBackPorch = video.hmax - video.hpe + 1;
	vtcTiming.HSyncPolarity = video.hpol;
	vtcTiming.VActiveVideo = video.height;
	vtcTiming.V0FrontPorch = video.vps - video.height;
	vtcTiming.V0SyncWidth = video.vpe - video.vps;
	vtcTiming.V0BackPorch = video.vmax - video.vpe + 1;;
	vtcTiming.V1FrontPorch = video.vps - video.height;
	vtcTiming.V1SyncWidth = video.vpe - video.vps;
	vtcTiming.V1BackPorch = video.vmax - video.vpe + 1;
	vtcTiming.VSyncPolarity = video.vpol;
	vtcTiming.Interlaced = 0;

    print("Setting up TPGnr");

    	XV_tpg_Initialize(&tpg,XPAR_XV_TPG_0_BASEADDR );
    	status = XV_tpg_IsIdle(&tpg);
    	XV_tpg_Set_height(&tpg, (u32) video.height);
	XV_tpg_Set_width(&tpg, (u32) video.width);
	height = XV_tpg_Get_height(&tpg);
	width = XV_tpg_Get_width(&tpg);
	XV_tpg_Set_colorFormat(&tpg,XVIDC_CSF_RGB);
    	XV_tpg_Set_bckgndId(&tpg,XTPG_BKGND_TARTAN_COLOR_BARS);
	XV_tpg_Set_maskId(&tpg, 0x0);
	XV_tpg_Set_motionSpeed(&tpg, 0x4);
    	XV_tpg_EnableAutoRestart(&tpg);
	XV_tpg_Start(&tpg);

    print("Setting up Sourcenr");

    memset((void *)&SourceSelect, 0, sizeof(XVtc_SourceSelect));
	SourceSelect.VBlankPolSrc = 1;
	SourceSelect.VSyncPolSrc = 1;
	SourceSelect.HBlankPolSrc = 1;
	SourceSelect.HSyncPolSrc = 1;
	SourceSelect.ActiveVideoPolSrc = 1;
	SourceSelect.ActiveChromaPolSrc= 1;
	SourceSelect.VChromaSrc = 1;
	SourceSelect.VActiveSrc = 1;
	SourceSelect.VBackPorchSrc = 1;
	SourceSelect.VSyncSrc = 1;
	SourceSelect.VFrontPorchSrc = 1;
	SourceSelect.VTotalSrc = 1;
	SourceSelect.HActiveSrc = 1;
	SourceSelect.HBackPorchSrc = 1;
	SourceSelect.HSyncSrc = 1;
	SourceSelect.HFrontPorchSrc = 1;
	SourceSelect.HTotalSrc = 1;

    print("Run Timing Gennr");

	XVtc_SetGeneratorTiming(&VtcInst, &vtcTiming);
	XVtc_SetSource(&VtcInst, &SourceSelect);
	XVtc_EnableGenerator(&VtcInst);
    XVtc_RegUpdateEnable(&VtcInst);
	XVtc_Enable(&VtcInst);

    while(1){

    };

    cleanup_platform();
    return 0;
}

LCD_LVDS 這個模塊，我是直接從 ALINX 的 GitHub 倉庫上下載的。

下載好后，把它加到 Vivado 里面，就能像拼積木一樣拖進設計里。

LCD_LVDS 下載鏈接：https://github.com/alinxalinx/VD100_2023.2/tree/master/Demo/course_s1

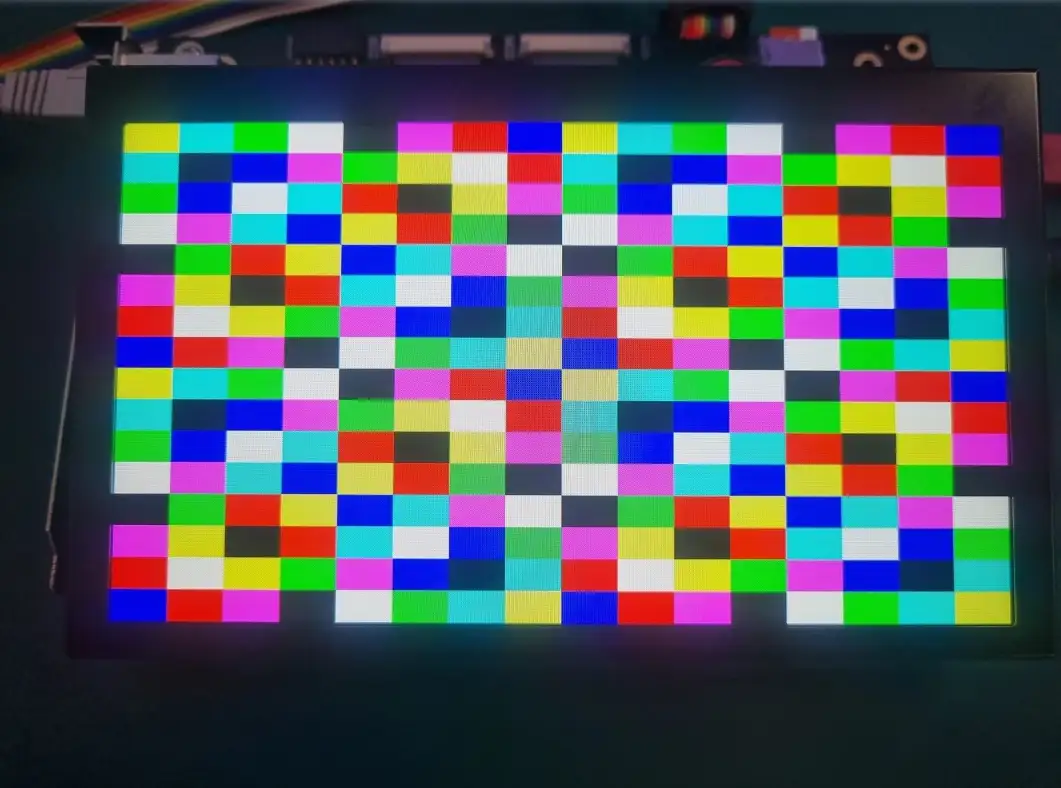

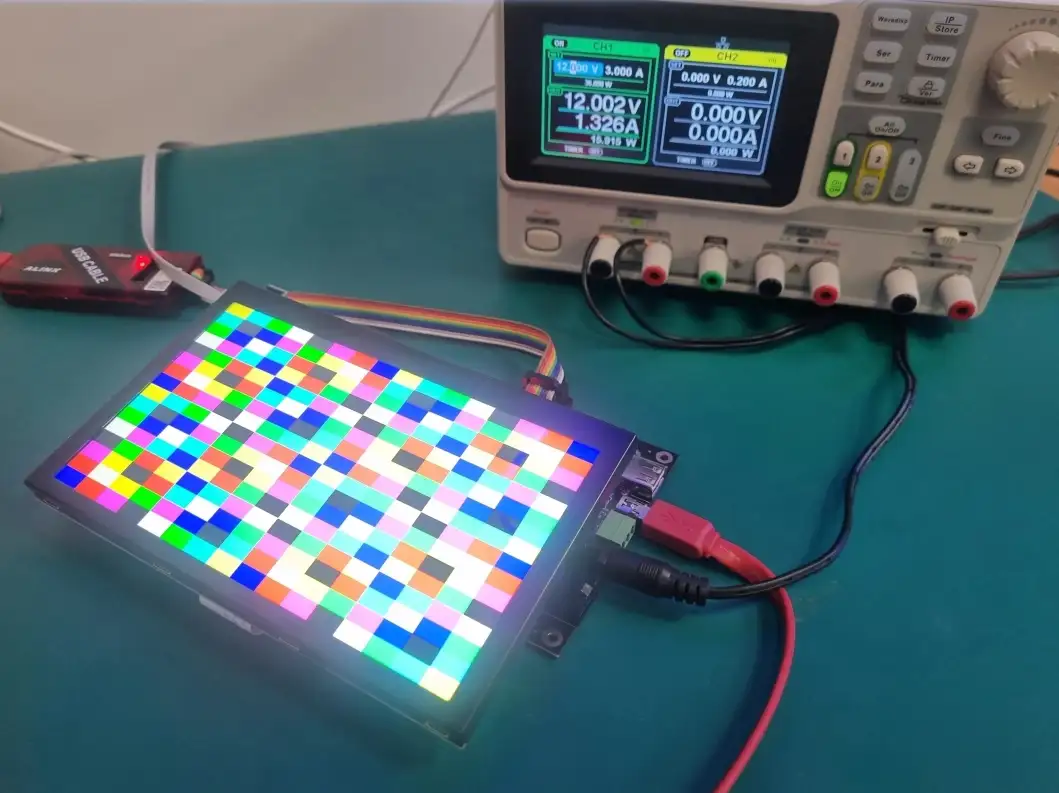

寫好所有程序后，我們讓開發板運行，屏幕上果然顯示出了測試圖案，色彩鮮明，說明各個顏色通道都正常了。開發板和屏幕之間的溝通，算是正式打通了！

不過，這里面有個很有意思的事情。

Advanced IO Wizard 這個模塊，默認是按 8 位一組來打包數據發出去的。

而我們的 VESA LVDS 傳輸，要求 7 位一組。這咋辦？

我用到了一個叫做 Gearbox 的小模塊，把 7 位數據轉換成 4 位數據輸出。

然后，用 Advanced IO Wizard 把 4 位數據高速串行發出去。

這樣就實現了 7 位序列化，雖然中間多了一步變換，但整體還是很高效的。

不過，其實只要手動配置一下，Advanced IO Wizard 也是可以支持直接 7 位打包發送的，只是這次參考了 AMD 的官方應用筆記（參考代碼叫 tx_piso_7to1），所以先用了 Gearbox 的方式。

未來有機會的話，我想試著優化一下，直接用 7 位串行模式，把系統做得更簡潔高效！

接下來要做的

現在圖像輸出環節已經搞定了，接下來就是更刺激的前端部分：

通過 MIPI 接口接入攝像頭，把真實拍到的圖像，實時顯示到屏幕上。

真正的圖像處理任務，馬上就要開始啦！

(未完待續)
