LMH6553是一款900 MHz差分放大器，集成了可調輸出限位鉗位器。該箝位器提高了系統性能，并為后續階段提供了瞬態過電壓保護。LMH6553的內部箝位功能減少或消除了對外部離散過載保護網絡的需求。當用于驅動ADC時，放大器的輸出箝位允許保護低電壓ADC輸入免受系統輸入端出現的大輸入信號的過驅動和損壞。600ps的快速過驅動恢復確保放大器輸出從箝位事件中快速恢復，并快速恢復以跟隨輸入信號。LMH6553具有卓越的帶寬、失真和噪聲性能，非常適合驅動高達14位的ADC。LMH6553還可用于汽車、通信、醫療、測試和測量、視頻和激光雷達應用。

數據手冊：*附件：LMH6553 具有輸出限制鉗位的 900MHz 全差動放大器技術手冊.pdf

通過外部增益設置電阻器和集成共模反饋，LMH6553可以配置為差分輸入到差分輸出或單端輸入到差分輸出增益塊。LMH6553可以在輸入端進行交流或直流耦合，這使其適用于包括通信系統和高速示波器前端在內的廣泛應用。LMH6553有8引腳SO PowerPAD和8引腳WSON封裝，是我們LMH高速放大器系列的一部分。

特征
900 MHz-3分貝小信號
帶寬@Ay = 1
670 MHz-3分貝大信號
帶寬@Ay = 1
-79分貝THD@20 MHz
-92分貝IMD3@f.= 20 MHz
10 ns沉降時間至0.1%
600 ps鉗位過驅動恢復時間
40 mv鉗位精度，100%過驅
-0.1 mvPC鉗位溫度漂移
4.5至12電源電壓操作

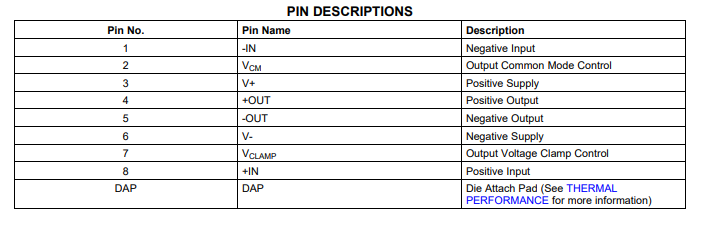

引腳功能和配置

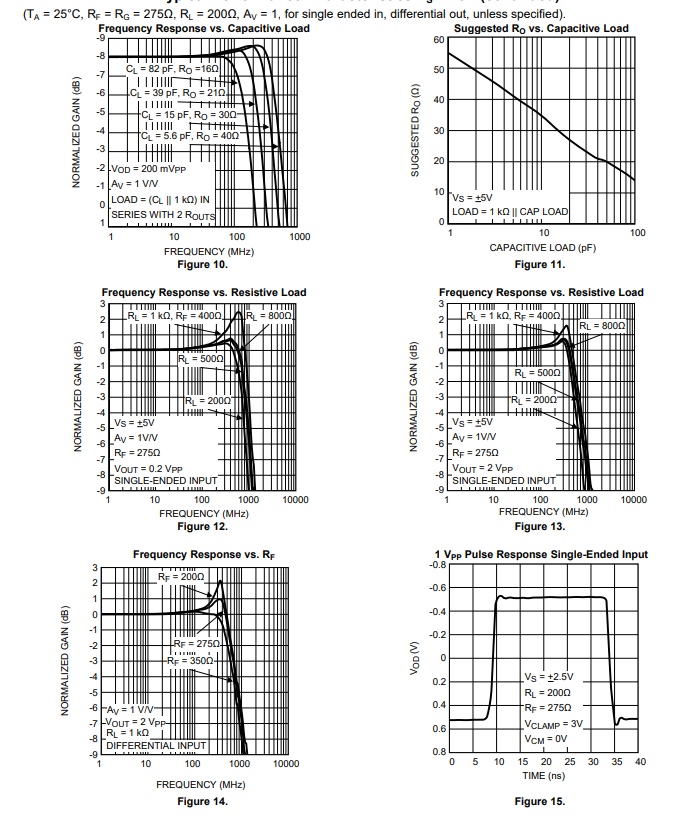

典型特性

功能方框圖

典型應用

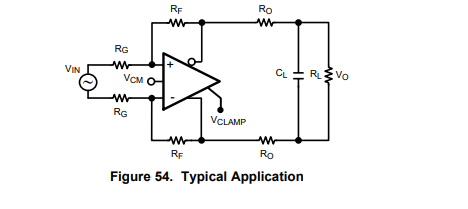

LMH6553是全差分配置的理想選擇。圖54所示的電路是一個典型的完全差分應用電路，可用于驅動模數轉換器（ADC）。在這個電路中閉環AV=VOUT/VIN=RF/RG，其中反饋是對稱的。串聯輸出電阻器RO為可選，有助于在電容性負載下保持放大器穩定。參見駕駛容量負載詳情。

應用
差分adc驅動器
視頻雙扭
差分線路驅動器
單端轉差轉換器
高速差分信號
IF/RF放大器
聲表面聲波過濾器緩沖器/驅動器
CCD輸出限制放大器
汽車安全應用
