ADG3247 2.5 V 3.3 V, 16位（雙8位）、2端口電平轉換器總線開關技術手冊
概述
ADG3247是一款2.5 V或3.3 V 16位、2端口數字開關。采用ADI公司的低壓CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連，而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。
ADG3247組織成具有單獨總線使能(BEx)輸入的雙通道8位總線開關。這使該器件可用作兩個8位數字開關或一個16位總線開關。在接通條件下，這些總線開關可以切換信號。在斷開條件下，達到電源電壓的信號電平被阻止。
這款器件非常適合要求電平轉換的應用。采用3.3 V電源供電時，3.3 V輸入電平可轉換為2.5 V輸出電平。類似地，如果器件采用2.5 V電源供電，并且施加2.5 V輸入，則器件將轉換為1.8 V輸出。此外，ADG3247具有一個電平轉換選擇引腳(SEL)。當SEL為低電平時，VCC在內部降低，允許將3.3 V輸入電平轉換為1.8 V輸出電平。因此，該器件適合要求在不同電源之間進行電平轉換的應用，如轉換器與DSP/微控制器進行連接等。
數據表：*附件：ADG3247 2.5 V 3.3 V, 16位（雙8位）、2端口電平轉換器總線開關技術手冊.pdf
應用
- 3.3 V至1.8 V電壓轉換
- 3.3 V至2.5 V電壓轉換
- 2.5 V至1.8 V電壓轉換
- 總線開關
- 總線隔離
- 熱插拔
- 熱插拔
- 模擬開關應用
產品聚焦
- 3.3 V或2.5 V電源供電
- 極低開關傳播延遲
- 4.5 Ω開關連接輸入到輸出
- 電平/電壓轉換
- 38引腳TSSOP封裝
特性
- 開關傳播延遲：225 ps
- 端口之間采用4.5 Ω開關連接
- 數據速率：1.244 Gbps
- 2.5 V/3.3 V電源供電
- 可選電平轉換
- 小信號帶寬：610 MHz
- 電平轉換
- 3.3 V至2.5 V
- 3.3 V至1.8 V
- 2.5 V至1.8 V
- 38引腳TSSOP封裝

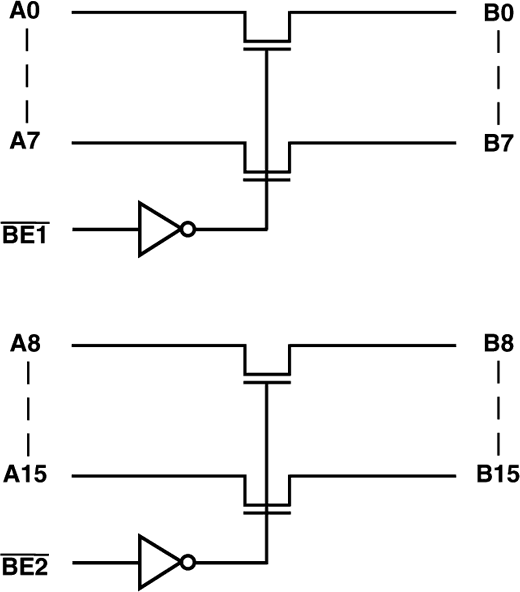

功能框圖

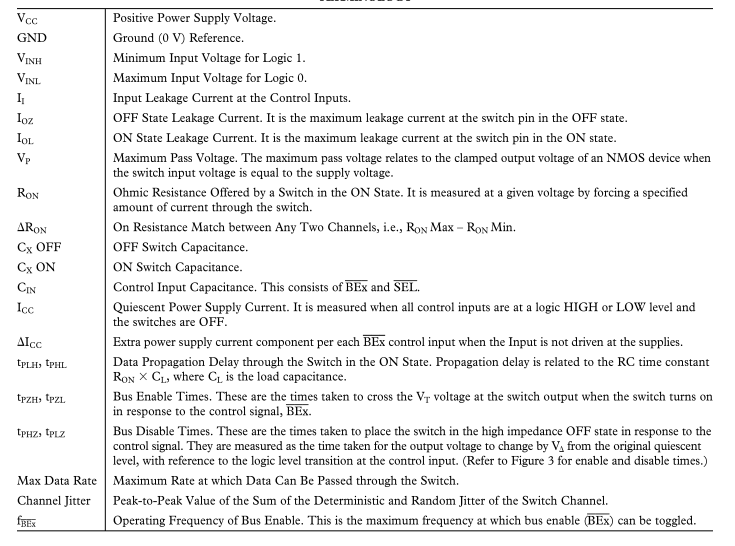

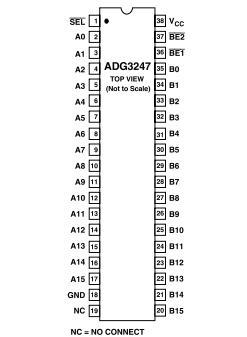

引腳配置描述

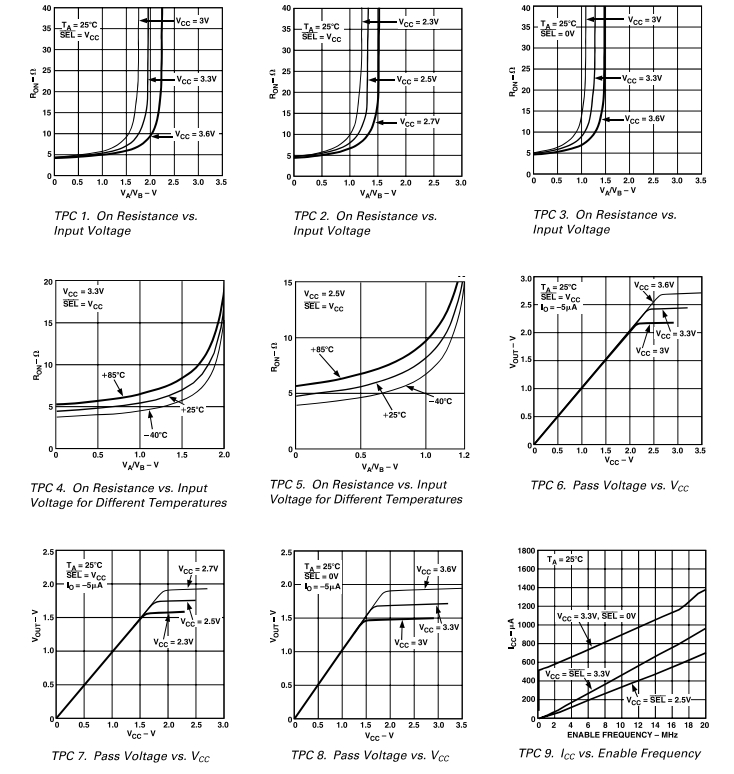

典型性能特征
