概述
ADG3245是一款2.5 V或3.3 V、8位、2端口數字開關，采用低壓CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連，而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。

這些開關通過總線使能 輸入信號使能。在接通條件下，該數字開關可以切換雙向信號。在斷開條件下，達到電源電壓的信號電平被阻止。這款器件非常適合要求電平轉換的應用。采用3.3 V電源供電時，可以將3.3V輸入電平轉換為2.5V輸出電平。類似地，如果器件采用2.5 V電源供電，并且施加2.5 V輸入，則器件將轉換為1.8 V輸出。此外，該器件含有一個電平轉換選擇引腳 。當為低電平時，VCC在內部降低，允許將3.3V輸入電平轉換為1.8V輸出電平。因此，該器件適合要求在不同電源之間進行電平轉換的應用，如轉換器與DSP進行接口等。
數據表：*附件：ADG3245 2.5 V 3.3 V、8位、2端口電平轉換器總線開關技術手冊.pdf

特性

• 開關傳播延遲：225 ps
• 端口之間采用4.5開關連接
• 數據速率：1.244 Gbps
• 2.5 V/3.3 V電源供電 /li>
• 可選電平轉換
• 電平轉換
  • 3.3 V 轉 2.5 V
  • 3.3 V 轉 1.8 V
  • 2.5 V 轉 1.8 V
• 小信號帶寬：610 MHz
• 20引腳TSSOP和LFCSP封裝

邏輯圖

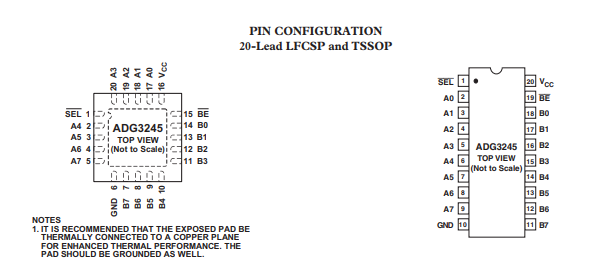

引腳配置

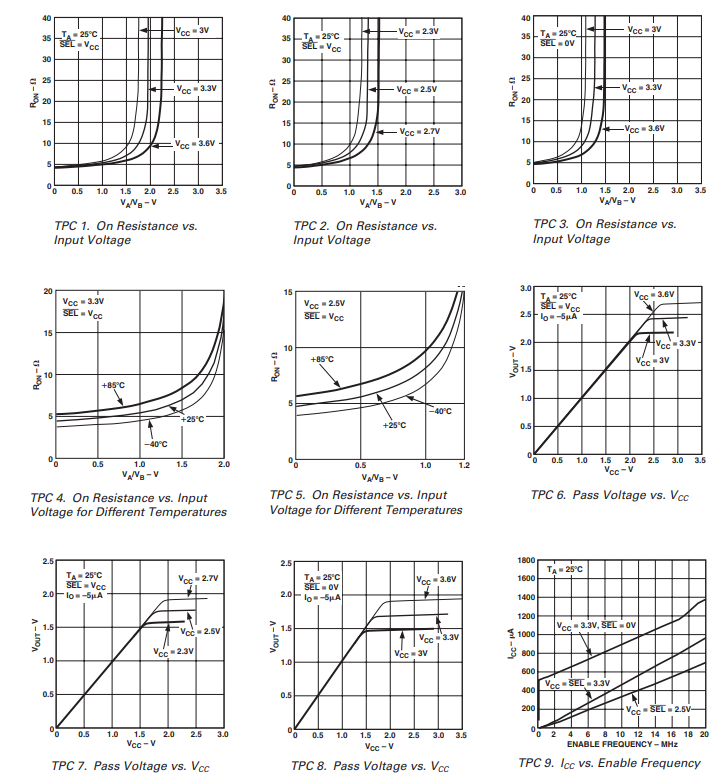

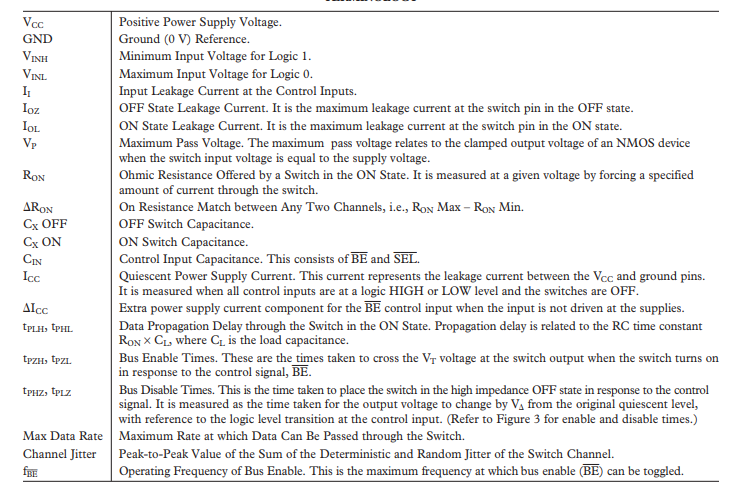

典型性能特征

總線開關應用：混合電壓操作、電平轉換

總線開關能夠為混合電壓系統之間的接口提供理想解決方案。ADG3245適用于需要從3.3V技術轉換為較低電壓技術的應用場景。該器件可實現從3.3V到1.8V、從2.5V到1.8V，或者從3.3V直接到2.5V的電壓轉換。

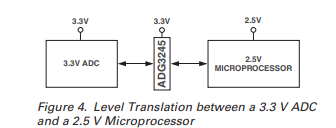

圖4展示了一個典型應用的框圖，在該應用中，用戶需要實現3.3V ADC與2.5V微處理器之間的接口。微處理器可能不具備3.3V耐壓輸入，因此，在這兩個器件之間放置ADG3245可使它們輕松通信。總線開關直接連接這兩個模塊，因此幾乎不會引入傳播延遲、定時偏差或噪聲。

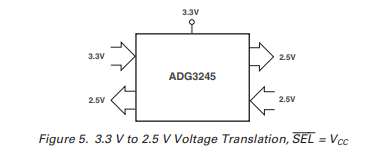

3.3V至2.5V轉換

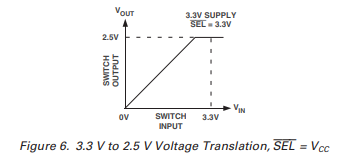

當 V_{CC} 為3.3V（overline{SEL} = 3.3V）且輸入信號范圍為0V到 V_{CC} 時，最大輸出信號將被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下，輸出將限制為2.5V，如圖6所示。該器件可用于2.5V到3.3V器件之間的雙向轉換，也可用于兩個3.3V器件之間。
