概述
ADG3243是一款2.5 V或3.3 V、2位、2端口數字開關，各通道獨立控制。它采用低壓CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連，而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。

這些開關通過總線使能 輸入信號使能。在接通條件下，該數字開關可以切換雙向信號。在斷開條件下，達到電源電壓的信號電平被阻止。

這款器件非常適合要求電平轉換的應用。采用3.3 V電源供電時，可以將3.3 V輸入電平轉換為2.5 V輸出電平。類似地，如果器件采用2.5 V電源供電，并且施加2.5 V輸入，則器件將轉換為1.8 V輸出。因此，該器件適合要求在不同電源之間進行電平轉換的應用，如轉換器與DSP或微控制器進行接口等。
數據表：*附件：ADG3243 2.5 V 3.3 V、2位、獨立控制電平轉換器總線開關技術手冊.pdf

特性

• 開關傳播延遲：225 ps
• 端口之間采用4.5 Ω開關連接
• 數據速率：1.5 Gbps
• 2.5 V/3.3 V 電源供電
• 可選電平轉換
• 電平轉換
  • 3.3 V 轉 2.5 V
  • 2.5 V轉 1.8 V
• 小信號帶寬：710 MHz
• 8引腳SOT-23封裝

功能框圖

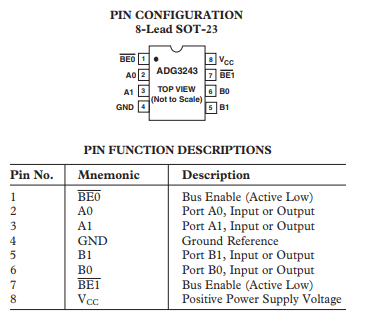

引腳配置描述

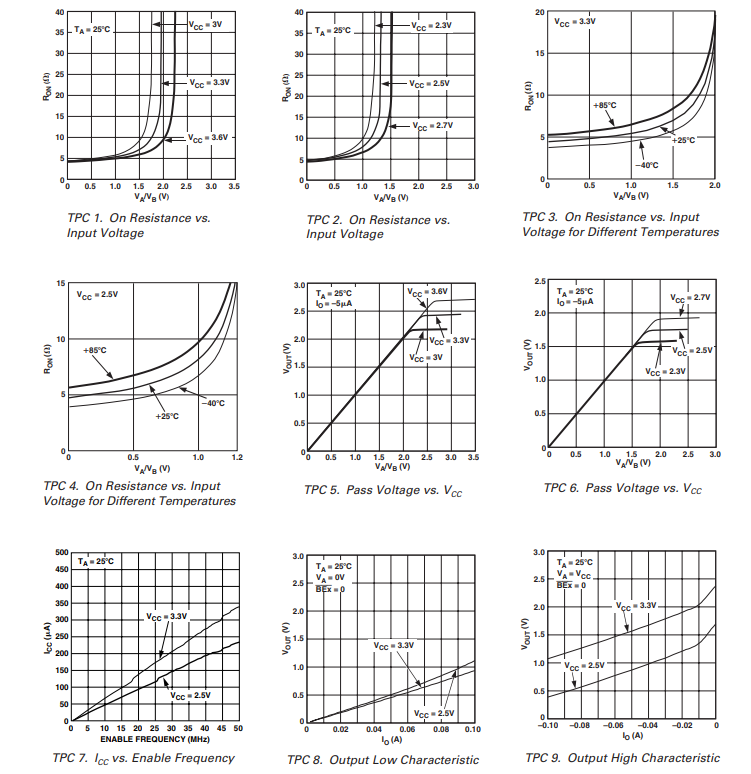

典型性能特征

總線開關應用：混合電壓操作、電平轉換

總線開關為混合電壓系統之間的接口提供了理想的解決方案。ADG3243適用于需要從3.3V技術轉換到較低電壓技術的應用場景。該器件可將電壓從2.5V轉換至1.8V，或雙向地從3.3V轉換至2.5V 。

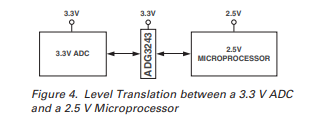

圖4展示了一個典型應用的框圖，在該應用中用戶需要實現3.3V ADC與2.5V微處理器之間的接口。微處理器可能沒有3.3V耐壓輸入；因此，在這兩個器件之間放置ADG3243可使它們輕松通信。總線開關直接連接這兩個模塊，因此幾乎不會引入傳播延遲、定時偏差或噪聲。

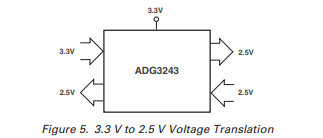

3.3V至2.5V轉換

當 V_{CC} 為3.3V且輸入信號范圍為0V至 V_{CC} 時，最大輸出信號被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下，輸出限制在2.5V，如圖6所示。該器件可用于2.5V至3.3V器件之間的雙向轉換，也可用于兩個3.3V器件之間。

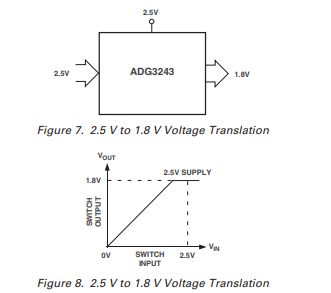

2.5V至1.8V轉換

當 V_{CC} 為2.5V且輸入信號范圍為0V至 V_{CC} 時，最大輸出信號同樣被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下，輸出限制在約1.8V，如圖8所示。

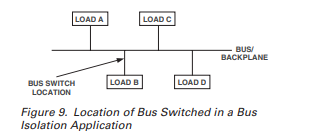

總線隔離

總線架構的一個常見要求是總線的低電容負載。此類系統需要使用總線橋接設備來擴展總線，而不會影響總線的特性。ADG3243是專門為此功能設計的，因此滿足這一要求。該器件可隔離對總線的訪問，從而最大限度地減少電容負載。
熱插拔和熱交換隔離

在熱插拔和熱交換應用中，ADG3243的輸出被限制在低于 V_{CC} 電源的一個電壓值。因此，該開關起到緩沖作用，可承受熱插拔帶來的沖擊，保護易損芯片免受損壞。

在熱插拔應用中，系統不能因新硬件插入而關閉。為解決此問題，可使用總線開關來隔離熱插拔連接器。圖10展示了這種應用的典型示例。
