ADG3246 2.5 V/3.3 V、10位、2端口電平轉換器總線開關技術手冊

要長高 ? 2025-05-16 11:27 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

概述
ADG3246是一款2.5 V或3.3 V、10位、2端口數字開關,采用低壓CMOS工藝制造,具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連,而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。

這些開關通過總線使能 ( BE ) 輸入信號使能。在接通條件下,該數字開關可以切換雙向信號。在斷開條件下,達到電源電壓的信號電平被阻止。

這款器件非常適合要求電平轉換的應用。采用3.3 V電源供電時,可以將3.3V輸入電平轉換為2.5V輸出電平。類似地,如果器件采用2.5 V電源供電,并且施加2.5 V輸入,則器件將轉換為1.8 V輸出。此外,該器件含有一個電平轉換選擇引腳 ( SEL ) ,當SEL 為低電平時, VCC 在內部降低,允許將3.3 V輸入電平轉換為1.8 V輸出電平。因此,該器件適合要求在不同電源之間進行電平轉換的應用,如轉換器DSP進行接口等。
數據表:*附件:ADG3246 2.5 V 3.3 V、10位、2端口電平轉換器總線開關技術手冊.pdf

產品特色

  1. 3.3 V或2.5 V電源供電
  2. 極低開關傳播延遲
  3. 4.5 Ω開關連接輸入到輸出
  4. 電平/電壓轉換
  5. 24引腳4 mm x 4 mm LFCSP封裝

應用

  • 3.3 V至1.8 V電壓轉換
  • 3.3 V至2.5 V電壓轉換
  • 2.5 V至1.8 V電壓轉換
  • 總線開關
  • 總線隔離
  • 熱交換
  • 熱插拔
  • 模擬信號切換

特性

  • 開關傳輸延遲:225 ps
  • 端口之間采用4.5 Ω開關連接
  • 數據速率:1.244 Gbps
  • 2.5 V/3.3 V電源供電
  • 可選電平轉換
  • 小信號帶寬:610 MHz
  • 電平轉換
    • 3.3 V至2.5 V
    • 3.3 V至1.8 V
    • 2.5 V至1.8 V
  • 24引腳LFCSP封裝

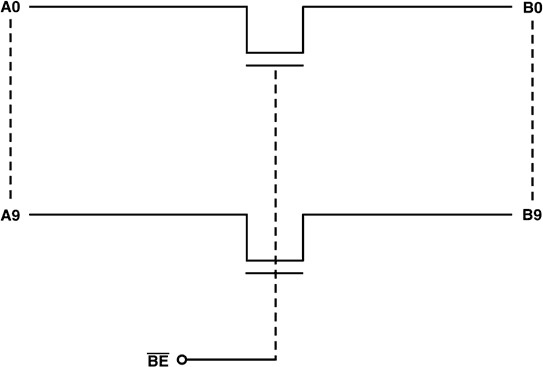

功能框圖

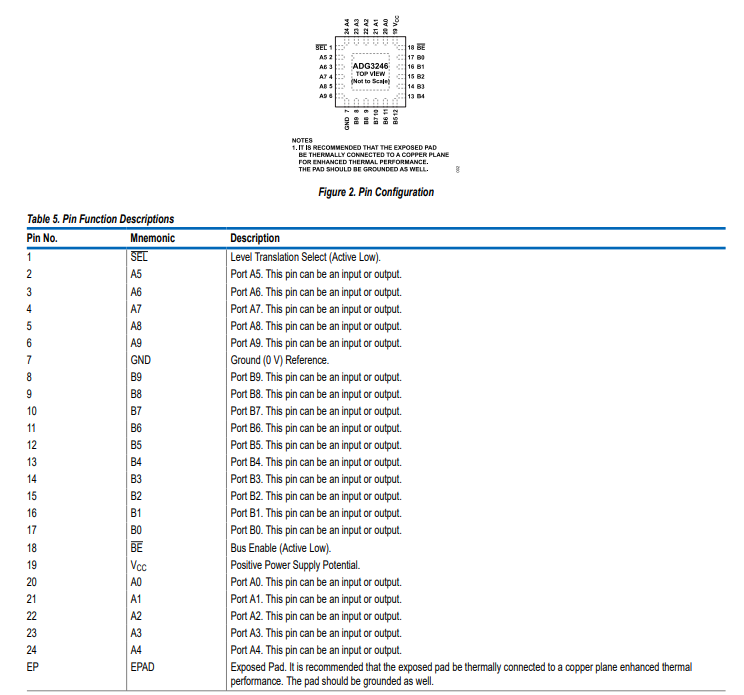

引腳配置描述

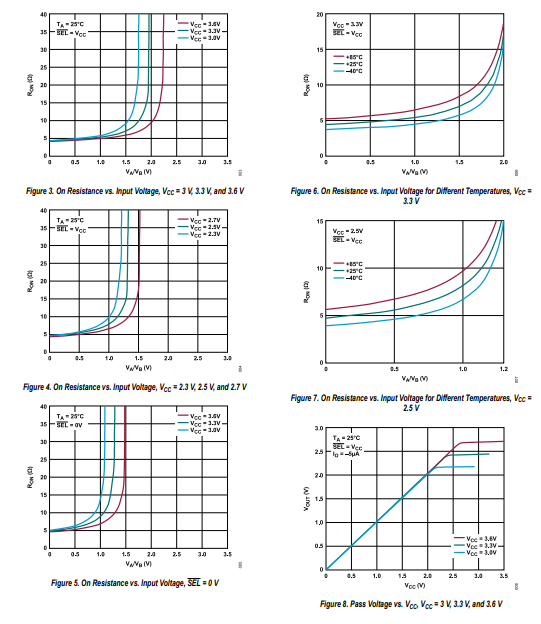

典型性能特征

應用信息

總線開關應用

總線開關能夠?yàn)榛旌想妷合到y(tǒng)之間的接口提供理想解決方案。ADG3246適用于需要從3.3V技術轉換為較低電壓技術的應用場景。該器件可實現從3.3V到1.8V、從2.5V到1.8V,或者從3.3V直接到2.5V的電壓轉換。

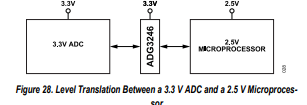

圖28展示了一個典型應用的框圖,在該應用中,用戶需要實現3.3V ADC與2.5V微處理器之間的接口。微處理器可能不具備3.3V耐壓輸入,因此,在這兩個器件之間放置ADG3246可使它們輕松通信。總線開關直接連接這兩個模塊,因此幾乎不會引入傳播延遲、定時偏差或噪聲。

混合電壓操作、電平轉換

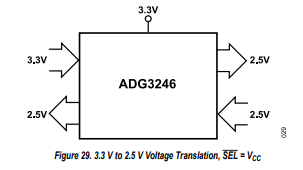

3.3V至2.5V轉換 :當 V_{CC} 為3.3V(overline{SEL} = V_{CC} )且輸入信號范圍為0V到 V_{CC} 時,最大輸出信號將被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下,輸出將限制為2.5V,如圖30所示。該器件可用于2.5V到3.3V器件之間的雙向轉換,也可用于兩個3.3V器件之間。

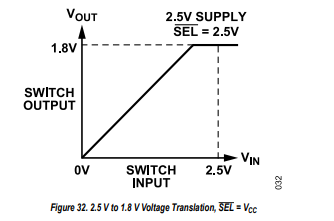

2.5V至1.8V轉換 :當 V_{CC} 為2.5V(overline{SEL} = V_{CC} )且輸入信號范圍為0V到 V_{CC} 時,最大輸出信號同樣將被鉗位在 V_{CC} 電源以下的一個電壓閾值內。在這種情況下,輸出限制在約1.8V,如圖32所示。
