TLC072-Q1 汽車級雙通道、16V、10MHz、運算放大器技術手冊
TI新型BiMOS通用運算放大器系列的首批成員是TLC07x。BiMOS系列概念很簡單：為從雙電源轉向單電源系統并需要更高交流和直流性能的BiFET用戶提供升級路徑。BiMOS在商用（0°C至70°C）和擴展的工業溫度范圍（-40°C至125°C）內的性能額定值為4.5 V至16 V，適用于廣泛的音頻、汽車、工業和儀器應用。偏移歸零引腳等常見功能可在各種應用中實現更高水平的性能。
數據手冊：*附件：TLC072-Q1 汽車級雙通道、16V、10MHz、運算放大器技術手冊.pdf
新的BiMOS放大器采用TI的專利LBC3 BiCMOS工藝開發，將非常高的輸入阻抗低噪聲CMOS前端與高驅動雙極輸出級相結合，從而提供了兩者的最佳性能特征。與TL07x BiFET前輩相比，交流性能的改進包括10 MHz的帶寬（增加300%）和7 nV/Hz的電壓噪聲（提高60%）。直流改進包括將標準等級的輸入偏移電壓降低4倍，降至1.5 mV（最大值），以及將電源抑制提高40 dB至130 dB以上。除了這些令人印象深刻的功能外，TLC07x還能夠從超小尺寸的MSOP PowerPAD?封裝中舒適地驅動±50mA負載，這使TLC07x成為理想的高性能通用運算放大器系列。

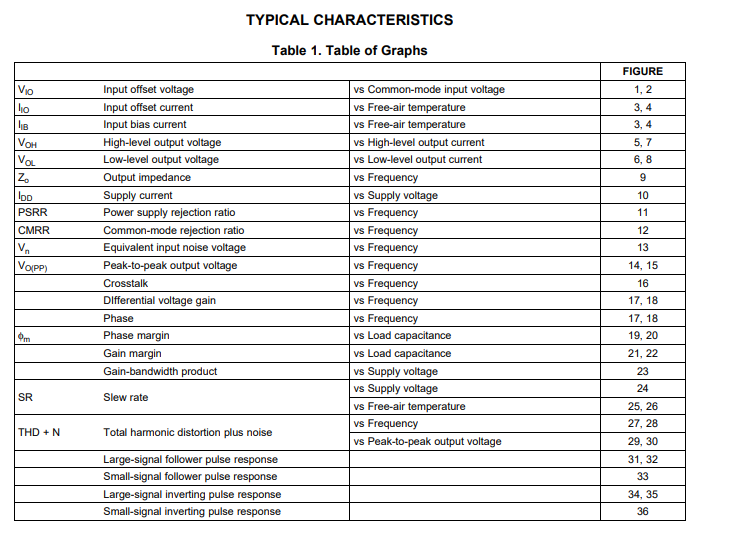

典型特性
典型特征

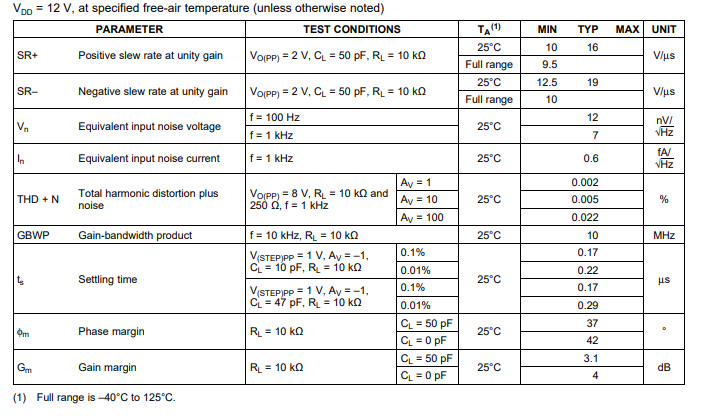

操作特性
