基于VIPERGAN65D高壓轉換器 一款24V/65W參考設計

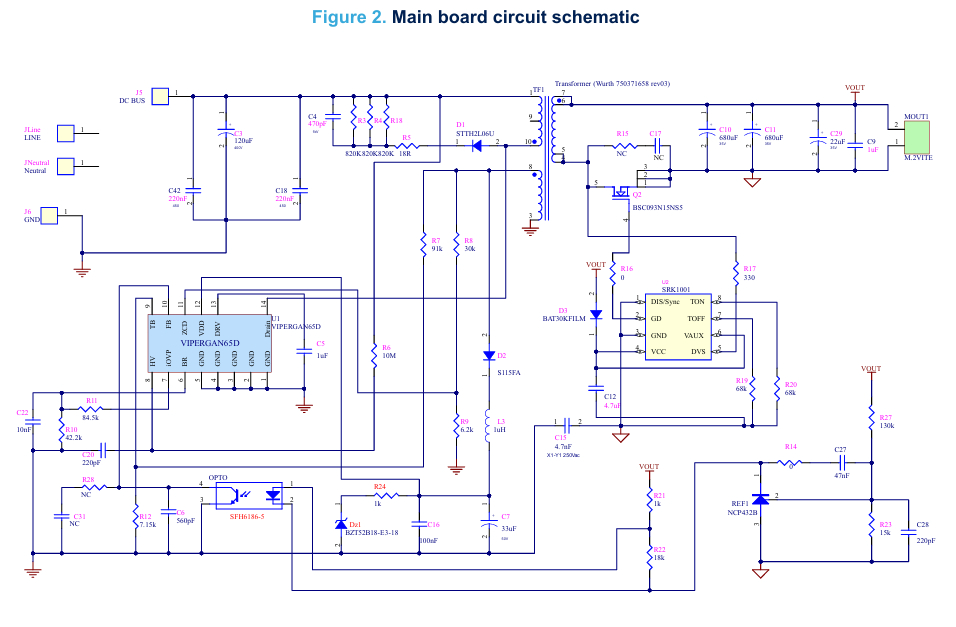

EVLVIPGAN65DF參考設計（用于VIPERGAN65）是一款24V/65W參考設計，基于VIPERGAN65D高壓轉換器，采用隔離式QR反激拓撲進行設置。這款控制器在同一封裝中集成了低壓PWM控制器芯片和700V GaN HEMT。該器件集成了一整套特性，有助于以較短的物料清單設計出高效、低待機功耗的開關模式電源，從而實現經濟高效的快速設計。這些設計包括具有動態消隱時間的ZVS準諧振操作、前饋補償、谷值同步調整、低靜態電流和先進的輕負載管理。
另外還包含一整套保護特性，可顯著提高終端產品的安全性和可靠性：輸出過壓保護 (OVP)、輸出過載/短路保護 (OLP)、上電/掉電保護和輸入過壓保護 (iOVP)。通過由SRK1001自適應同步整流控制器驅動的功率MOSFET實現二次側整流，從而提高系統效率。
*附件：24 V 65 W 參考設計.pdf
特性
- 通用輸入電壓范圍：90V
AC至264VAC，頻率范圍為47Hz至63Hz - 最大輸出功率：65 W
- 輸出電壓：24V
DC - 直流輸出電流為 2.7 A
- 峰值效率大于93%
- 主要產品
- VIPERGAN65D 功率GaN IC
- SRK1001 SR IC
- 符合ECOPAK 1 RoHS指令
應用
- 高效輔助電源
- 電器
- 工業
- 消費電子產品
