TL3472運算放大器采用了具有創新設計理念的高質量、低成本雙極制造。該器件提供4 MHz的增益帶寬積、13V/μs的轉換速率和快速的穩定時間，而無需使用JFET器件技術。雖然TL3472可以從分體式電源操作，但它特別適合單電源操作，因?yàn)楣材］斎腚妷悍秶ǖ仉娢唬╒CC-）。該器件采用達林頓晶體管輸入級，具有高輸入電阻、低輸入偏移電壓和高增益。全npn輸出級的特點是沒有死區交叉失真和較大的輸出電壓擺動，提供高電容驅動能力、優異的相位和增益裕度、低開環高頻輸出阻抗和對稱的源/匯交流頻率響應。這種低成本放大器是MC33072和MC34072運算放大器的替代品。

數據手冊：*附件：TL3472-Q1 汽車級、雙通道、36V、4MHz、低壓擺率、輸入接近 V-的運算放大器技術手冊.pdf

特征
通過汽車應用認證
寬帶寬產品：4 MHz
高壓擺率：13 V/us
快速沉降時間：1.1 us至0.1%
大范圍單電源操作：
4 V至36 V
寬輸入普通模式范圍包括
地面（-）
低總和諧失真：0.02%

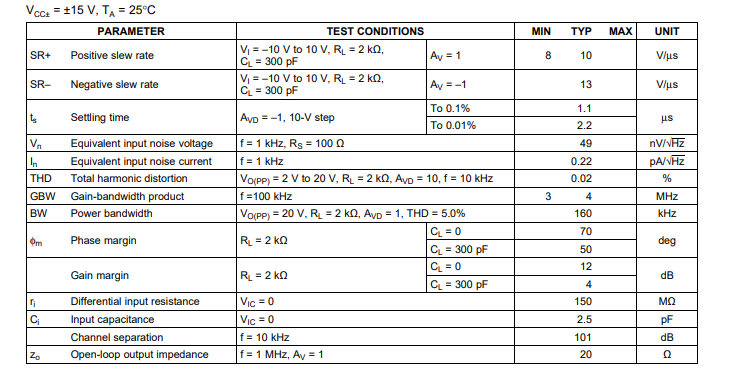

操作特性

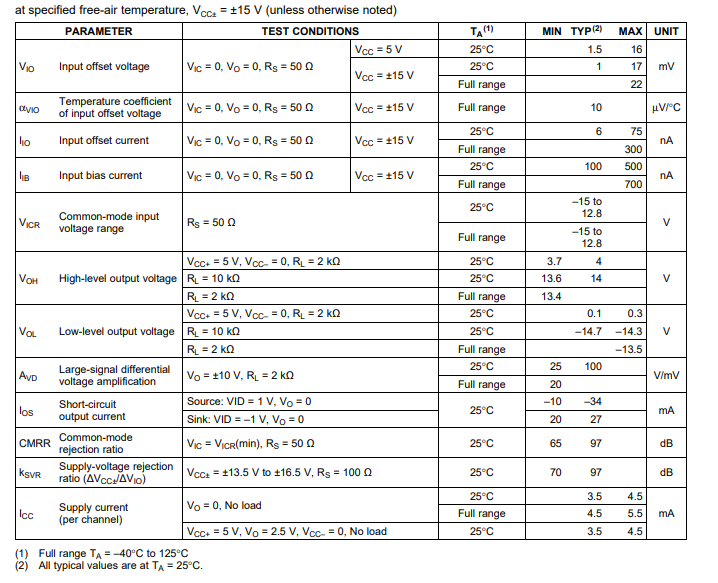

電氣特性
