概述
MAX3370/MAX3371邏輯電平轉換器非常適用于將低壓器件連接到其他邏輯電平的應用。MAX3370/MAX3371的邏輯電平通過外部施加的電壓來設置。這些器件可接受+2.5V至+5.5V的 VCC和+1.6V至+5.5V的 V L ，支持在低壓ASIC和高壓設備之間傳輸數據。MAX3371具有關斷模式，可將電源電流降至 < 1μA，并將I/O引腳置于高阻抗狀態。

MAX3370/MAX3371為雙向電平轉換器，支持從VCC側到 VL側，以及從VL 側到 VCC 側的數據傳輸。兩款器件在使用有源驅動器時以高達2Mbps的速度運行，在使用開漏驅動器時以高達500kbps的速度運行。

MAX3370/MAX3371采用節省空間的μDFN (1mm x 1.5mm)和SC70封裝。
數據表：*附件：MAX3370 MAX3371 1μA、2Mbps、低電壓電平轉換器，SC70和μDFN封裝技術手冊.pdf

應用

• 蜂窩電話托架
• 蜂窩電話免提工具包
• 低電壓ASIC電平轉換
• 便攜式通信設備
• 便攜式POS系統
• 兼容于RS-232的轉換器
• 智能讀卡器
• SPI?、MICROWIRE?、I2C 電平轉換器

特性

• 支持雙向電平轉換
• 采用微型μDFN (1mm x 1.5mm)和SC70封裝
• 工作電壓低至1.6V
• 低靜態電流(< 100μA)
• 超低(< 1μA)關斷電源電流(MAX3371)
• 關斷模式下提供三態輸出(MAX3371)
• 2Mbps（10pF負載）推挽驅動
• 1Mbps（50pF負載）推挽驅動
• 500kbps（30pF負載）開漏驅動

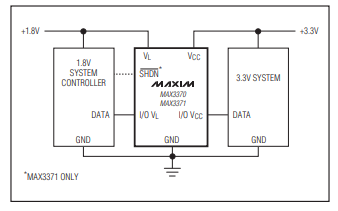

操作電路

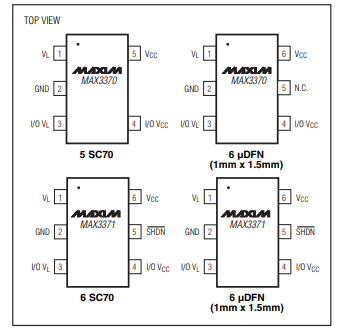

引腳配置描述

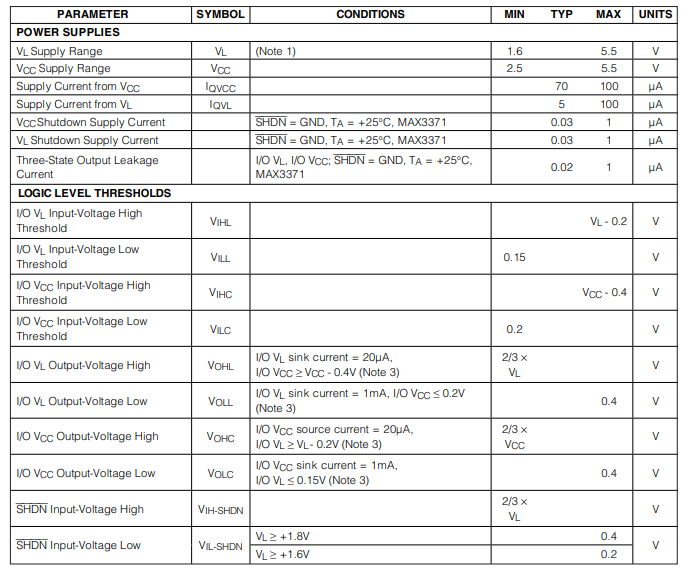

電特性

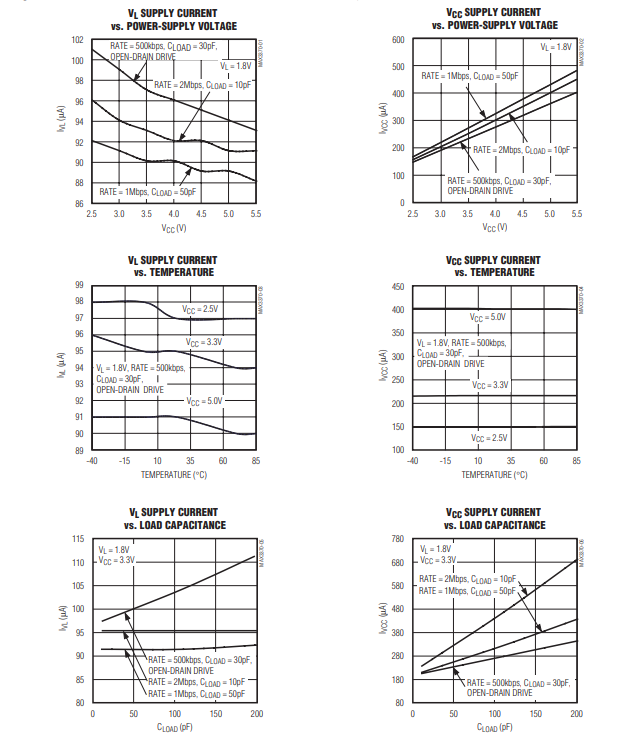

典型操作特性
