概述
LTC2873 是一款堅固的引腳可配置型多協議收發器，可支持 RS232、RS485 和 RS422 協議，并采用單 3V 至 5.5V 工作電源。 LTC2873 可配置為采用相同的兩個總線引腳的一個半雙工 RS485 收發器或一個 RS232 收發器。

一個通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了外部電阻器和控制繼電器。 環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。 RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障安全運作。

一個集成型 DC/DC 升壓轉換器采用一個纖巧的 2mm x 1.6mm 電感器和一個電容器，從而免除了在驅動 RS232 電平時增設多個電源的需要。
數據表：*附件：LTC2873具可通斷終端的單總線RS485 RS232多協議收發器技術手冊.pdf

應用

• 可利用軟件選擇的 RS232 / RS485 / RS422 接口
• 工業傳感器和執行器
• 報警系統
• 交通管理和監測
• 公路標志和大屏幕顯示

特性

• 一個 RS485 或一個 RS232 收發器
• 3V 至 5.5V 電源電壓
• 高達 20Mbps RS485
• 轉換控制型 RS232 操作：
  • 可選的 1Mbps 或 250kbps
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 高 ESD：±26kV HBM
• 邏輯環回模式
• 1.7V 至 5.5V 邏輯接口
• 支持多達 256 個 RS485 節點
• 全面防故障的 RS485 接收器消除了 UART 鎖定
• 可提供 H 級 (–40oC 至 125oC)
• 采用 24 引腳 4mm x 5mm QFN 封裝

典型應用

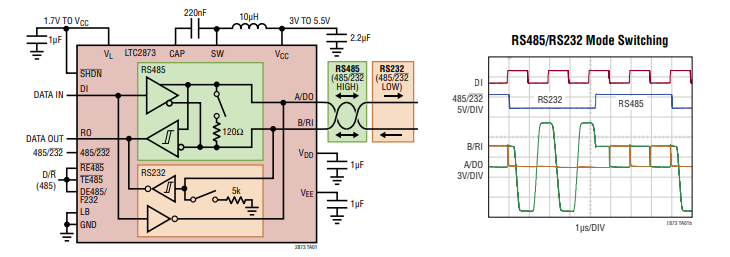

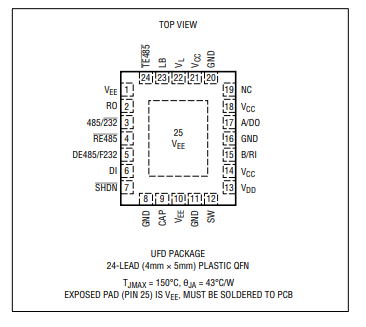

引腳配置描述

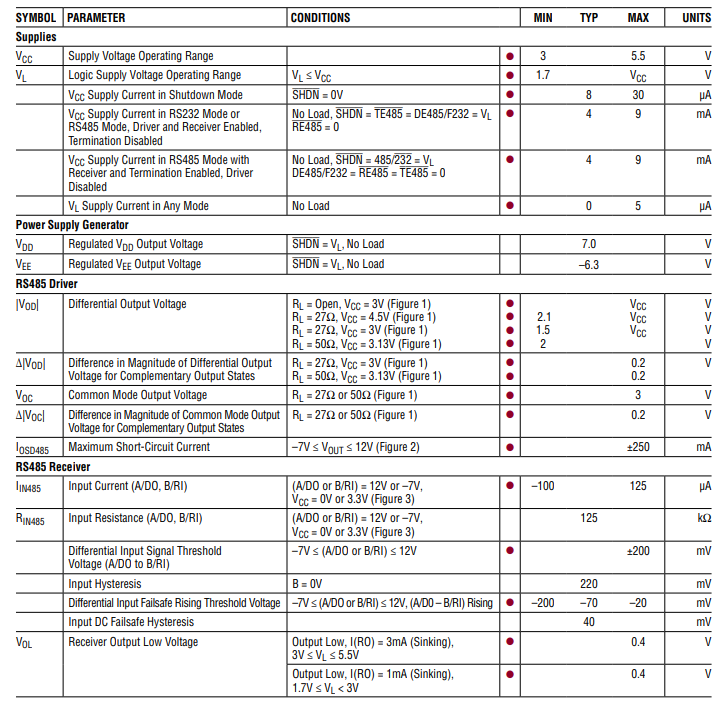

電特性

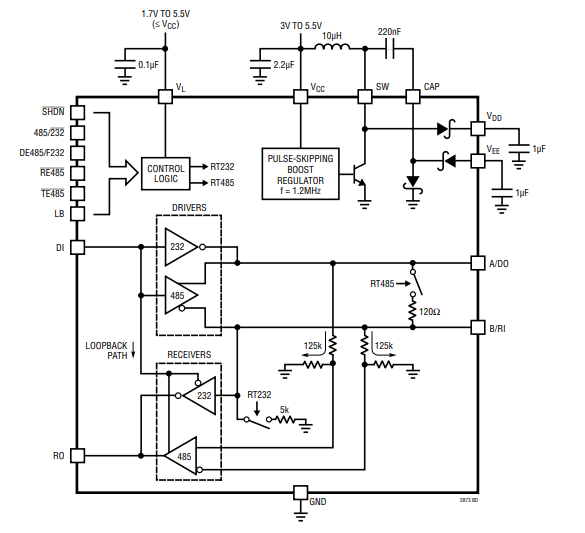

框圖

應用信息

LTC2873是一款靈活的多協議收發器，支持RS485/RS422和RS232協議。

該器件可由單一3V至5.5V電源供電，也可選擇1.7V的邏輯電源。集成的DC/DC轉換器可提供RS232操作所需的正電源軌和負電源軌。自動選擇集成式終端電阻，涵蓋RS232和RS485協議，無需外部終端組件和切換繼電器。還具備邏輯環回控制功能，用于自測試和調試。

LTC2873總線接口是一個雙引腳端口，可根據485/232引腳的狀態配置為RS232驅動器/接收器對或差分RS485（及RS422）收發器。在RS485模式下，驅動器和接收器可獨立使能，通過DE485/F232和RE485引腳，或將這些信號連接在一起，可選擇發送或接收模式。當RE485為低電平時，RS485模式下A/D和B/RI引腳之間會自動接入一個120Ω終端電阻。

當LTC2873處于RS232模式時，RS232驅動器和接收器均處于活動狀態，會接入一個5kΩ電阻，用于將接收器輸入偏置到地。RS232模式下的較低速率可支持1Mbps或250kbps操作，可通過DE485/F232引腳進行設置。

LTC2873具有強大的抗靜電能力，RS232和RS485接收器輸入及驅動器輸出在斷電和通電狀態下的人體模型（HBM）靜電放電額定值均為 ±26kV。所有其他引腳的保護等級超過 ±4kV。

DC/DC轉換器

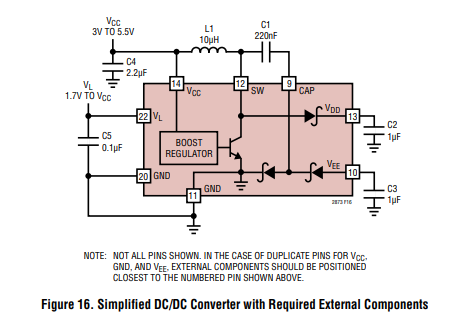

片上DC/DC轉換器由VCC輸入供電，生成7.0V的VDD電源和通過電荷泵產生的 -6.3V VEE電源，如圖16所示。VDD和VEE為RS232驅動器的輸出級供電，將輸出擺幅調節至保證大于 ±5V的電平。

DC/DC轉換器需要一個10μH電感（L1）和一個2.2μF旁路電容（C4）。電荷泵電容（C1）為220nF，存儲電容（C2和C3）為1μF。將C1 - C4放置在其相關引腳附近，如圖16所示。有關電路板布局的更多信息，請參閱布局注意事項部分。

如果VL連接到VCC，邏輯電源引腳上的旁路電容C5可以省略。有關VL邏輯電源的更多詳細信息，請參閱VL邏輯電源部分。
