優勢和特點

• 一個 RS485 或一個 RS232 收發器
• 3V 至 5.5V 電源電壓
• 高達 20Mbps RS485
• 轉換控制型 RS232 操作：
  • 可選的 1Mbps 或 250kbps
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 高 ESD：±26kV HBM
• 邏輯環回模式
• 1.7V 至 5.5V 邏輯接口
• 支持多達 256 個 RS485 節點
• 全面防故障的 RS485 接收器消除了 UART 鎖定
• 可提供 H 級 (–40oC 至 125oC)

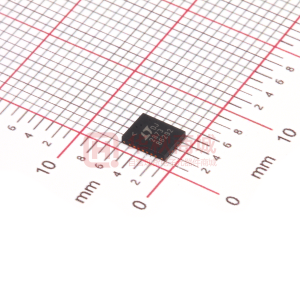

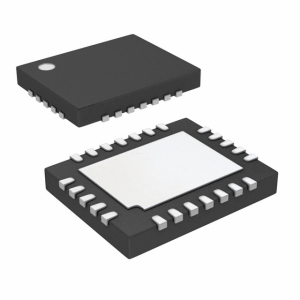

• 采用 24 引腳 4mm x 5mm QFN 封裝


產品詳情

LTC^?2873 是一款堅固的引腳可配置型多協議收發器，可支持 RS232、RS485 和 RS422 協議，并采用單 3V 至 5.5V 工作電源。LTC2873 可配置為采用相同的兩個總線引腳的一個半雙工 RS485 收發器或一個 RS232 收發器。

一個通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了外部電阻器和控制繼電器。環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障安全運作。

一個集成型 DC/DC 升壓轉換器采用一個纖巧的 2mm x 1.6mm 電感器和一個電容器，從而免除了在驅動 RS232 電平時增設多個電源的需要。

應用

• 可利用軟件選擇的 RS232 / RS485 / RS422 接口
• 工業傳感器和執行器
• 報警系統
• 交通管理和監測
• 公路標志和大屏幕顯示

方框圖
