概述
MXL1543是一款三驅動器/三接收器多協議收發器，采用+5V單電源供電。MXL1543與MXL1544/MAX3175和MXL1344A一起構成可通過軟件選擇的完整數據終端設備(DTE)或數據通信設備(DCE)接口端口，支持V.28 (RS-232)、V.10/V.11（RS-449/V.36、EIA-530、EIA-530A、X.21）和V.35協議。MXL1543收發器傳送高速時鐘和數據信號，而MXL1544/MAX3175傳送控制信號。MXL1543可以通過MXL1344A軟件可選電阻端接網絡或分立端接網絡進行端接。

內部電荷泵和專有的低壓差發射器輸出級支持在+5V單電源下進行符合V.11、V.28和V.35規范的操作。當所有模式引腳（M0、M1和M2）都被拉高或懸空時，進入無電纜模式。在無電纜模式下，電源電流降至0.5μA，并且所有發射器和接收器輸出都被禁用（高阻抗）。短路限流和熱關斷電路可保護驅動器，防止功耗過大。
數據表：*附件：MXL1543 +5V、多協議、3Tx或3Rx、軟件可選的時鐘 數據收發器技術手冊.pdf

應用

• CSU和DSU
• 數據網絡
• 數據路由器
• PCI卡
• 電信設備

特性

• MXL1543、MXL1544/MAX3175和MXL1344A芯片組與LTC1543、LTC1544和LTC1344A引腳兼容
• 支持RS-232、RS-449、EIA-530、EIA-530A、V.35、V.36和X.21
• 使用MXL1344A的軟件可選電纜端接
• 與MXL1544/MAX3175和MXL1344A構成完整的DTE或DCE端口
• +5V單電源供電
• 0.5μA無電纜模式
• 符合TUV認證NET1/NET2和TBR1/TBR2標準

操作電路

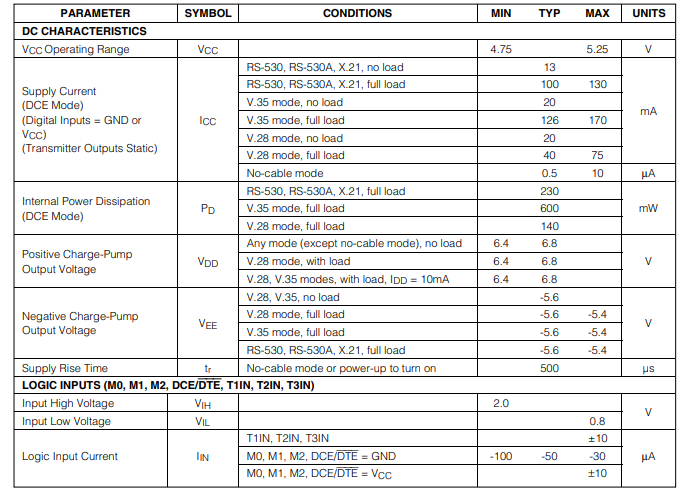

電特性

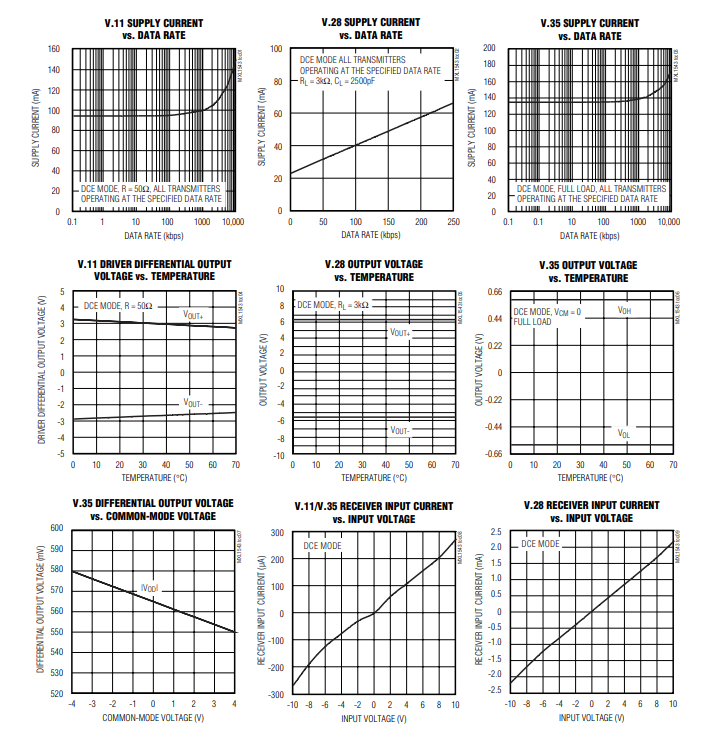

典型操作特性

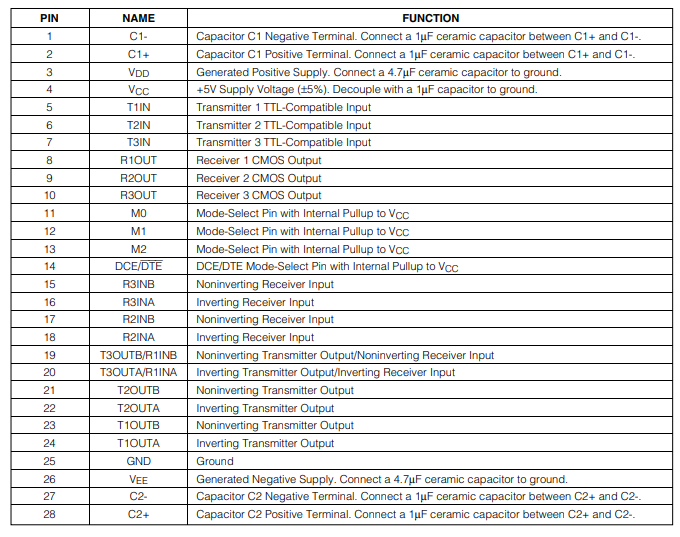

引腳配置描述

應用信息

電容選擇

用于電荷泵以及電源旁路的電容器，應具有較低的等效串聯電阻（ESR）和較低的溫度系數。具有X7R電介質的多層陶瓷電容器在性能、尺寸和成本方面實現了最佳組合。飛跨電容器（C1、C2）和旁路電容器（C4）的值應為1μF，而儲能電容器（C3、C5）應具有4.7μF的最小值（圖10）。為了降低紋波并在發射器輸出端呈現電容，C3、C4和C5可以并聯。C1和C2的值不應增加。

電纜終端

MXL1344A軟件可選電阻網絡旨在與MXL1543配合使用。MXL1344A多協議終端網絡提供V.11和V.35終端選項，這些選項針對與MXL1543的電纜兼容性進行了內部優化。這些V.11、V.28和V.35協議，使用MXL1344A終端網絡，無需構建昂貴的終端電阻和繼電器網絡，也無需手動更改終端模塊或構建定制終端網絡。

電纜選擇模式

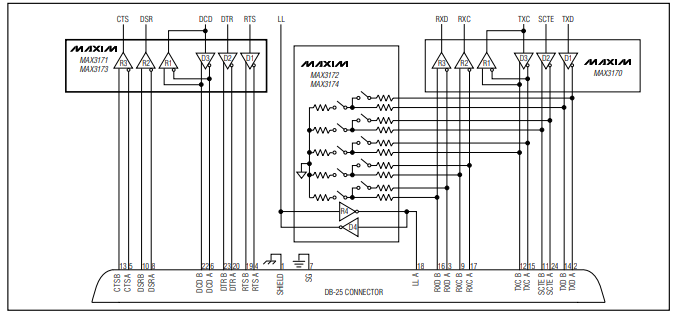

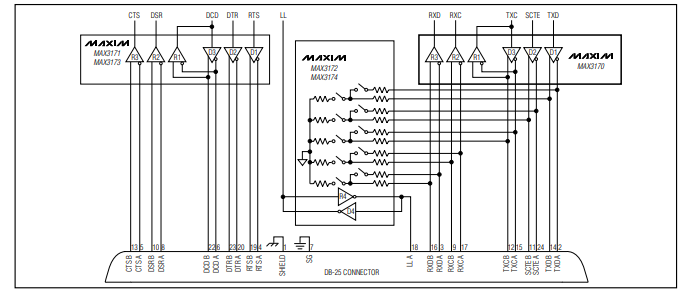

圖11展示了電纜選擇多協議接口。模式控制線路M0、M1和DCE/DTE連接到DB - 25連接器。要選擇串行接口模式，需通過電纜布線將M0、M1和DCE/DTE接地的適當組合。未接地的控制線路將通過MXL1543的內部上拉拉高。根據連接到DB - 25接口的串行接口協議，選擇MXL1543、MXL1544/MAX3175和MXL1344A。

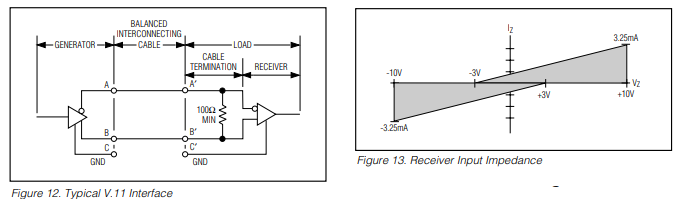

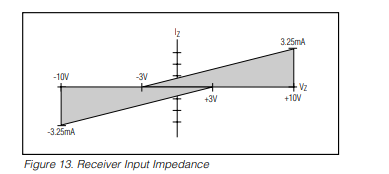

如圖12所示，V.11協議是一種全平衡差分接口。當100Ω（最小）電阻連接在負載兩端時，V.11驅動器會在A和B點產生±2V（最小）的電壓。接收器在A'和B'點接收信號。V.11接收器拒絕在公共模式信號上產生的共模信號（參考C到C'），幅度高達±7V，從而能夠在嘈雜環境中實現無差錯接收。接收器輸入必須符合圖13所示的阻抗曲線。

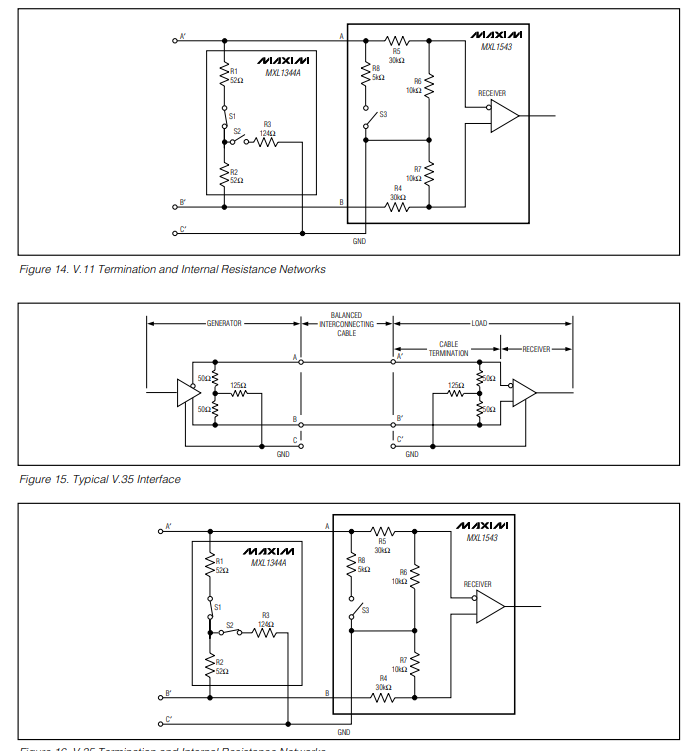

對于高速數據傳輸，V.11規范建議在接收器端使用100Ω終端電阻。雖然不是必需的，但該電阻可防止反射干擾傳輸數據。在圖14中，MXL1344A用于終端V.11接收器。內部100Ω電阻，S1閉合且S2斷開，以呈現MXL1344A差分電阻。通過斷開MXL1543的內部V.28終端可禁用終端。

V.35接口

圖15展示了一個全平衡的差分標準V.35接口。發生器和負載都必須呈現100Ω ± 10%的差分阻抗和150Ω ± 15%的共模阻抗。如圖15所示，V.35驅動器會產生一個輸出電流（典型值為±1mA），發生器在發生器和負載之間的輸出電壓為±550mV。
