概述
LTC1543 是一款三驅動器 / 三接收器多協議收發器，其采用單 5V 電源工作。LTC1543 和 LTC1544 形成了一個完整的軟件可選 DTE 或 DCE 接口端口的核心，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21協議。電纜終端可以采用 LTC1344A 軟件可選電纜終端芯片或使用現有的分立式設計來實現。

LTC1543 依靠單 5V 電源供電運行，其采用一個僅需 5 個節省空間的表面貼裝型電容器的內部充電泵。該器件可提供 28 引腳 SSOP 表面貼裝型封裝。
數據表：*附件：LTC1543軟件可選的多協議收發器技術手冊.pdf

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

特性

• 軟件可選的收發器支持：
  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21協議
• 經 TUV/Detecon 公司認證符合 NET1 和 NET2 標準 (測試報告編號為 NET2/102201/97)
• 符合 TBR2 標準 (測試報告編號為 CTR2/022701/98)
• 軟件可選的電纜終端采用 LTC1344A
• 采用 LTC1544、LTC1344A 的完整數據終端設備 (DTE) 或數據通信設備 (DCE) 端口
• 采用單 5V 電源工作

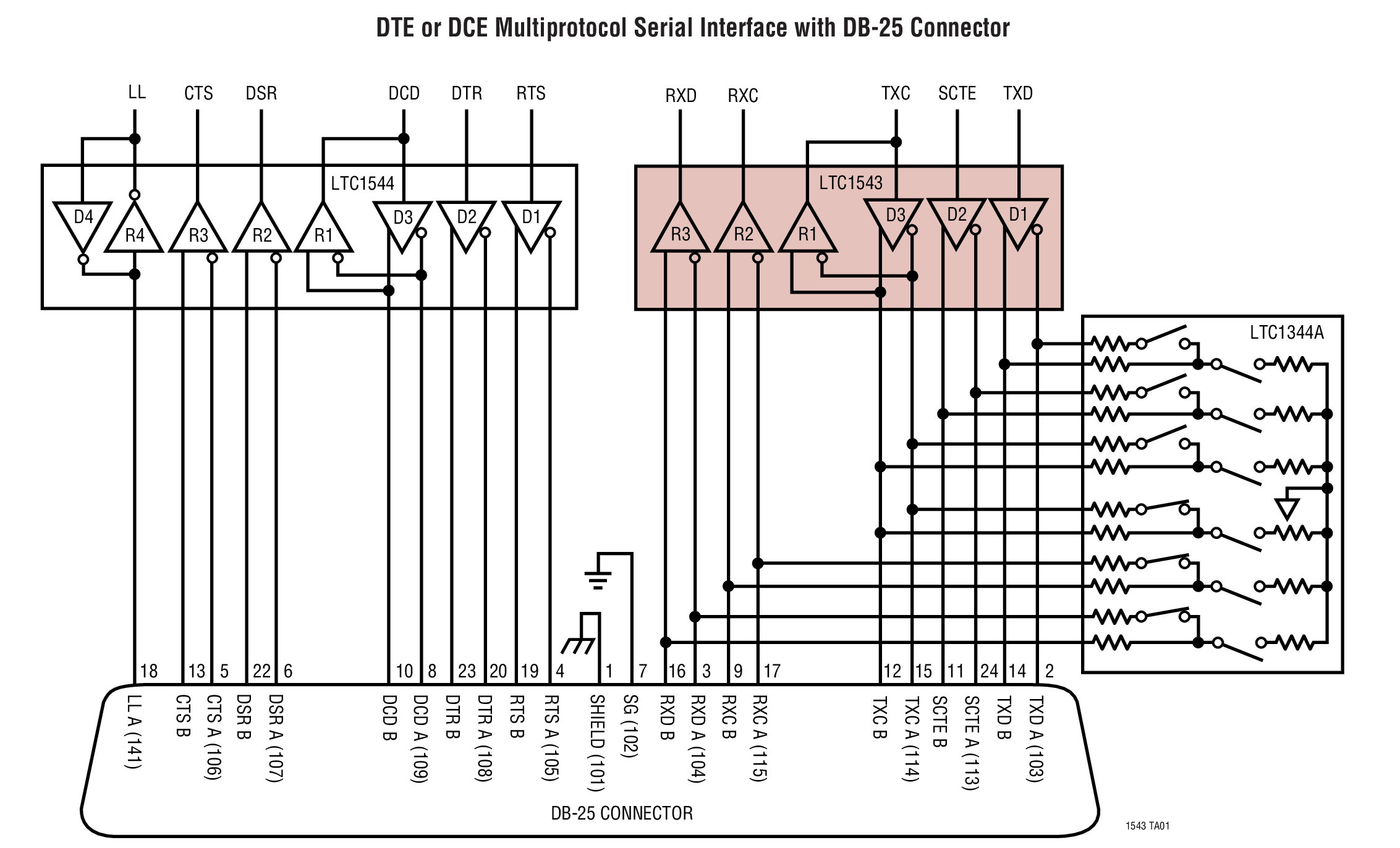

典型應用

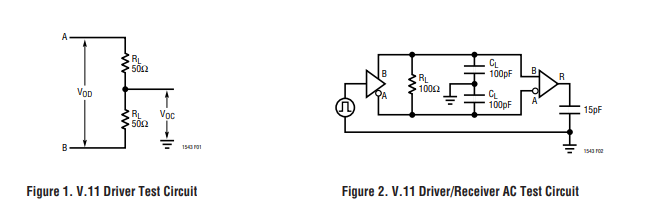

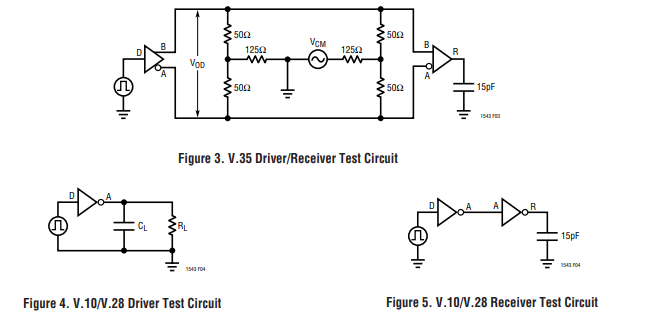

測試電路

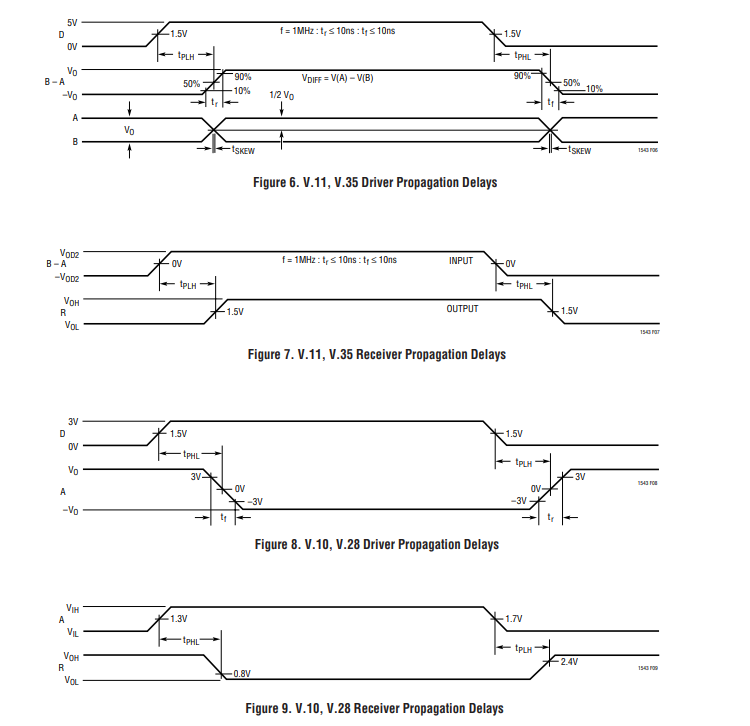

開關時間波形

應用信息

概述

LTC1543/LTC1544構成了一個完整的軟件可選數據終端設備（DTE）或數據通信設備（DCE）接口端口的核心，該端口支持RS232、RS449、EIA530、EIA530 - A、V.35、V.36或X.21協議。電纜終端可以使用LTC1344A軟件可選電纜終端芯片來實現，也可以采用現有的分立元件設計。

圖10展示了在EIA530模式下運行的完整DCE到DTE接口。每個端口的LTC1543用于生成時鐘和數據信號。LTC1544用于生成控制信號，包括本地環回（LL） 。僅對時鐘和數據信號使用LTC1344A電纜終端芯片，因?yàn)樗鼈儽仨氈С諺.35電纜終端，且無需任何外部電阻?？刂菩盘?hào)則不需要。

模式選擇

使用模式選擇引腳M0、M1和M2來選擇接口協議（見模式選擇表）。

例如，如果將端口配置為V.35接口，模式選擇引腳應設置為M2 = 1，M1 = 0，M0 = 0 。

對于控制信號，驅動器和接收器將在V.28（RS232）電氣模式下工作。對于時鐘和數據信號，驅動器和接收器將在V.35電氣模式下工作。DCE/DTE引腳用于配置端口的電氣模式，該引腳為高電平時將端口配置為DCE模式，為低電平時配置為DTE模式。

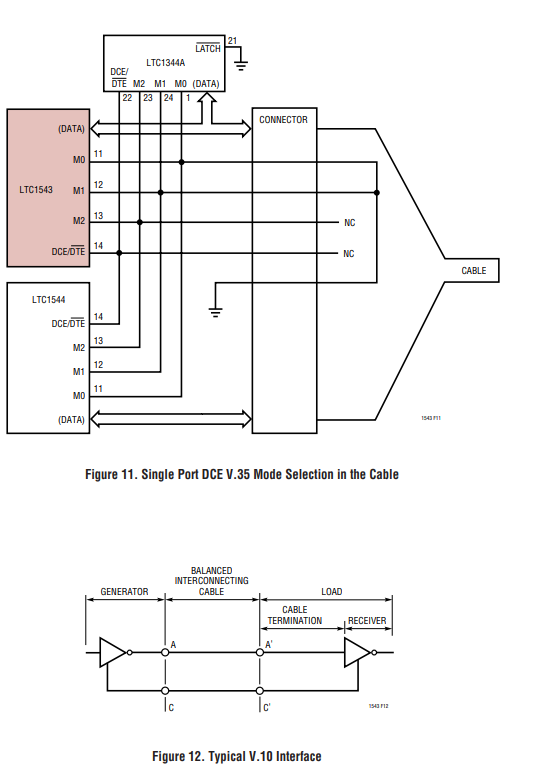

只需將相應的接口電纜插入連接器，即可選擇接口協議。模式引腳連接到連接器，如圖11所示，引腳保持未連接狀態（1）或在電纜中接地（0）。

內部上拉電流源可確保引腳未連接時為二進制1。當拔出電纜時，LTC1543、LTC1544和LTC1344A進入無電纜模式。在無電纜模式下，LTC1543/LTC1544的電源電流降至小于200μA，并且所有LTC1543/LTC1544驅動器輸出以及LTC1344A電阻終端都進入高阻狀態。

也可以使用跳線將模式引腳接地或連接到Vcc來進行模式選擇。

電纜終端

傳統的實現方式包括使用昂貴的繼電器，或者要求用戶每次更改接口標準時都更換終端模塊。定制電纜已在電纜頭或單獨的板上集成了終端，并且定制電纜將信號路由到適當?shù)慕K端。由于即使信號電壓超出電源電壓，場效應晶體管（FET）驅動器和電源仍處于關閉狀態，所以帶有FET的開關終端必須保持關閉。

使用LTC1344A與LTC1543/LTC1544可解決電纜終端切換問題。通過軟件控制，LTC1344A為V.10（RS423）、V.11（RS422）、V.28（RS232）和V.35電氣協議提供終端。

V.10（RS423）接口

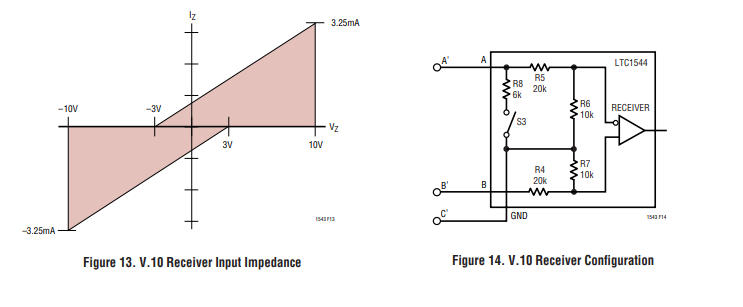

圖12展示了典型的V.10不平衡接口。V.10單端發生器輸出A，其接地端C連接到差分接收器輸入A'，輸入C'連接到信號返回地C。通常，V.10接口不需要電纜終端，但接收器輸入必須符合圖13所示的阻抗曲線。

LTC1544中的V.10接收器配置如圖14所示。在V.10模式下，開關S3（LTC1544內部）關閉。非反相輸入在LTC1544接收器內部斷開并接地。此時，電纜終端即為L(zhǎng)TC1544 V.10接收器的30kΩ接地輸入阻抗。
