優勢和特點

• 軟件可選的收發器支持：
  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21協議
• 經 TUV/Detecon 公司認證符合 NET1 和 NET2 標準 (測試報告編號為 NET2/102201/97)
• 符合 TBR2 標準 (測試報告編號為 CTR2/022701/98)
• 軟件可選的電纜終端采用 LTC1344A
• 采用 LTC1544、LTC1344A 的完整數據終端設備 (DTE) 或數據通信設備 (DCE) 端口
• 采用單 5V 電源工作

產品詳情

LTC^?1543 是一款三驅動器 / 三接收器多協議收發器，其采用單 5V 電源工作。LTC1543 和 LTC1544 形成了一個完整的軟件可選 DTE 或 DCE 接口端口的核心，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21協議。電纜終端可以采用 LTC1344A 軟件可選電纜終端芯片或使用現有的分立式設計來實現。

LTC1543 依靠單 5V 電源供電運行，其采用一個僅需 5 個節省空間的表面貼裝型電容器的內部充電泵。該器件可提供 28 引腳 SSOP 表面貼裝型封裝。

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

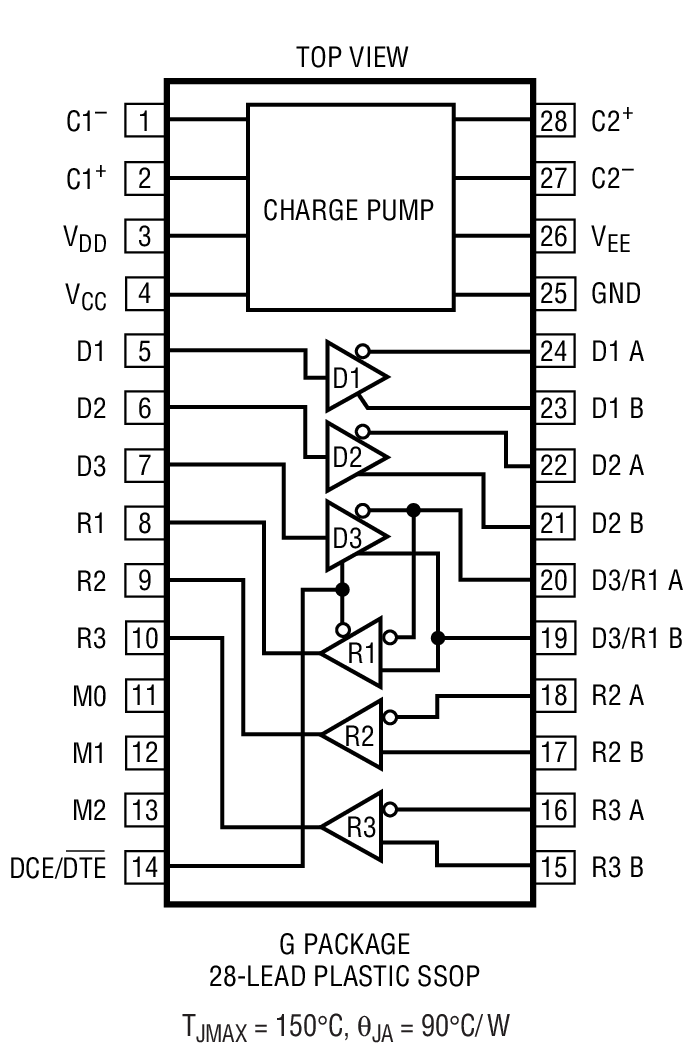

方框圖
