概述
MAX3171/MAX3173均為三驅動器/三接收器多協議收發器，采用+3.3V單電源供電。MAX3171/MAX3173與MAX3170和MAX3172/MAX3174一起構成可通過軟件選擇的完整數據終端設備(DTE)或數據通信設備(DCE)接口端口，支持V.28 (RS-232)和V.10/V.11（RS-449、V.36、EIA-530、EIA-530-A、X.21、RS-423）協議。MAX3171/MAX3173收發器承載串行接口控制信號；MAX3170收發器承載時鐘和數據信號。MAX3172/MAX3174還有一個額外的收發器，適合需要四個收發器用于控制信號的應用。

內部電荷泵和專有的低壓降發射器輸出級支持在+3.3V單電源下進行符合V.28、V.11和V.10規范的操作。當所有模式引腳（M0、M1和M2）都被拉高或懸空時，進入無電纜模式。在無電纜模式下，電源電流降至2mA，并且所有發射器和接收器輸出都被禁用（高阻抗）。短路限制和熱關斷電路可保護驅動器，防止功耗過大。

MAX3171在V.10/V.11/V.28接收器輸入端具有10μs去毛刺脈沖。MAX3173適用于不需要消除串行握手信號毛刺的應用。除了電源旁路之外，這些器件僅需要四個表貼電容來實現電荷泵操作。
數據表：*附件：MAX3171 MAX3173 +3.3V、多協議、3Tx 3Rx、軟件可選的控制收發器技術手冊.pdf

應用

• CSU/DSU
• 數據網絡
• 數據路由器
• PCI卡
• 電信

特性

• 業界先進的+3.3V多協議收發器
• 經認證符合TBR-1和TBR-2標準（NET1和NET2）
• 支持V.28(RS-232)和V.10/V.11（RS-449、V.36、EIA-530、EIA-530-A、X.21、RS-423）協議
• 3V/5V邏輯兼容性
• 軟件可選反DCE/DTE
• 真正的故障安全接收器操作
• 采用小型28引腳SSOP封裝
• 10μs接收器輸入去毛刺（僅限MAX3171）
• 所有發射器輸出均受±15V故障保護，以抵御電纜接線錯誤

操作電路

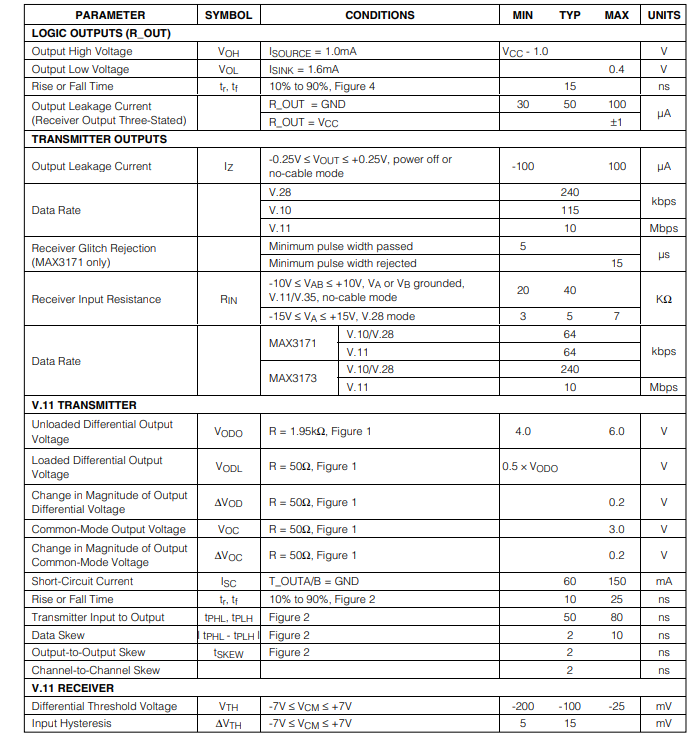

電特性

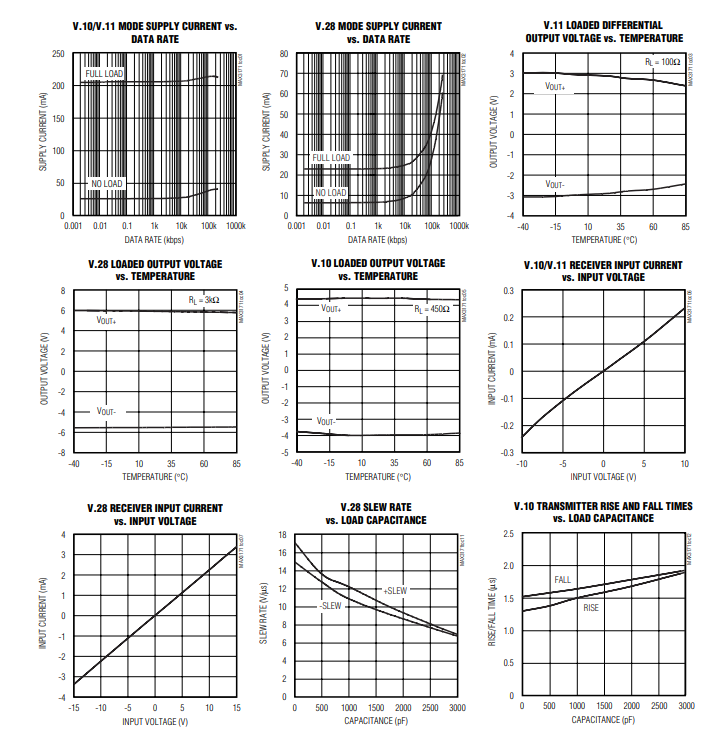

典型操作特性

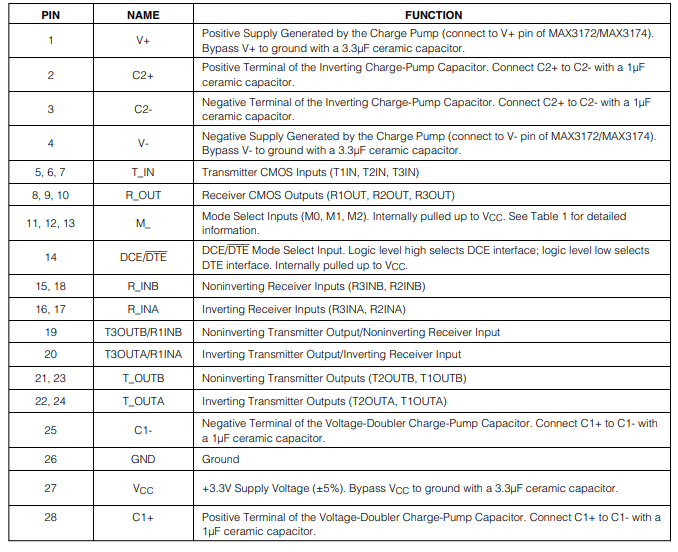

引腳配置描述

應用信息

電容選擇

用于電荷泵以及電源旁路的電容器，應具有低等效串聯電阻（ESR）和低溫度系數。具有X7R電介質的多層陶瓷電容器在性能、尺寸和成本方面實現了最佳組合。飛跨電容器（C1、C2）的值應為1μF，而儲能電容器（C3、C4）和旁路電容器（C5）應具有3.3μF的最小值（圖5）。為了降低發射器輸出端的紋波，C3、C4和C5的值可以增加。請勿增加C1和C2的值。

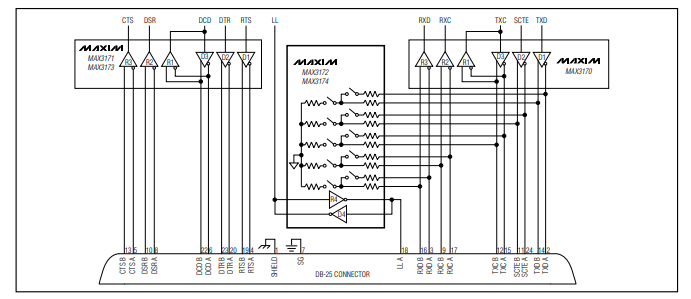

本地環回控制信號

對于需要使用本地環回（LL）信號進行信號路由的應用，MAX3172/MAX3173電纜多協議終端網絡設備上提供了額外的收發器。

電纜選擇模式

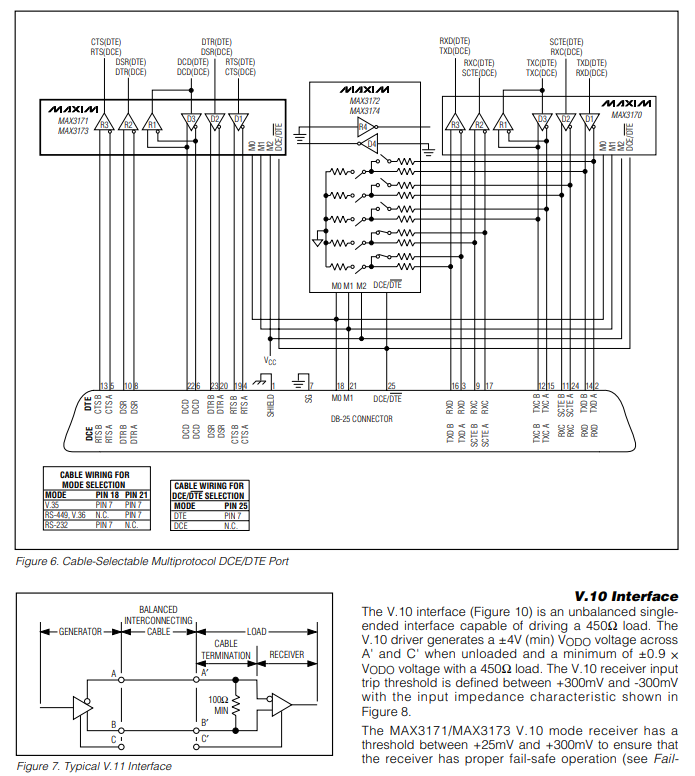

圖6展示了一種電纜可選擇的多協議接口。模式控制線路（M0、M1、M2和DCE/DTE）連接到DB - 25連接器。要選擇串行接口模式，需通過電纜布線將M0、M1、M2和DCE/DTE進行適當的接地組合。未接地的控制線路將通過MAX3170的內部上拉拉高。根據連接到DB - 25接口的電纜，選擇串行接口協議（MAX3171/MAX3173或MAX3172/MAX3174）。

V.11（RS - 422）接口

如圖7所示，V.11協議是一種全平衡差分接口。當在負載兩端連接100Ω（最小）電阻時，V.11驅動器會在節點A和B之間產生±2V（最小）的電壓。V.11接收器對接收器輸入A'和B'處的差分信號敏感。V.11接收器輸入電壓必須符合圖8中的曲線，并拒絕在電纜上產生的高達±7V的共模信號（參考C到C'，如圖7所示）。

MAX3171/MAX3173 V.11模式接收器具有-200mV至-25mV的差分閾值（確保接收器在故障安全操作下不會誤判，見圖7 - Safe1）。為了在接收系統噪聲時輔助正確運行，MAX3171/MAX3173 V.11接收器具有15mV（典型值）的遲滯。在V.11模式下，圖9中的開關S3在識別接收輸入時處于打開狀態（可斷開）。因為控制信號通常不是64kbps，所以MAX3171/MAX3173電阻網絡不會切換28.5kΩ終端。
