概述
LTC 2846 是一款具片內電纜終端的 3 驅動器 / 3 接收器多協議收發器。當與LTC2844 或 LTC2845 相組合時，該芯片組形成了一個完整的軟件可選數據終端設備 (DTE) 或數據通信設備 (DCE) 接口端口，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21 協議。LTC2846 內置了所有必要的電纜終端。LTC2846 具有一個接受 3.3V 輸入和開關頻率為 1.2MHz 的升壓型穩壓器，因而允許使用纖巧的低成本電容器和高度 ≤ 2mm 的電感器。

5V 輸出驅動一個內部充電泵，僅需 5 個節省空間的表面貼裝式電容器。LTC2846 采用 36 引腳 SSOP 表面貼裝型封裝。
數據表：*附件：LTC2846具終端的3.3V軟件可選多協議收發器技術手冊.pdf

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

特性

• 軟件可選收發器支持： RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21
• 采用單 3.3V 電源工作
• 符合經德國萊茵 TUV 集團北美股份有限公司認證的 NET1、NET2 和 TBR2 標準，報告編號：TBR2/050101/02，TBR2/051501/02
• 用于 3.3V 至 5V 轉換的 1.2MHz 升壓型開關穩壓器
• 片內電纜終端
• 和 LTC2844 或 LTC2845 構成完整的 DTE 或 DCE 端口
• 小占板面積
• 采用 36 引腳 SSOP (0.209” 寬) 封裝

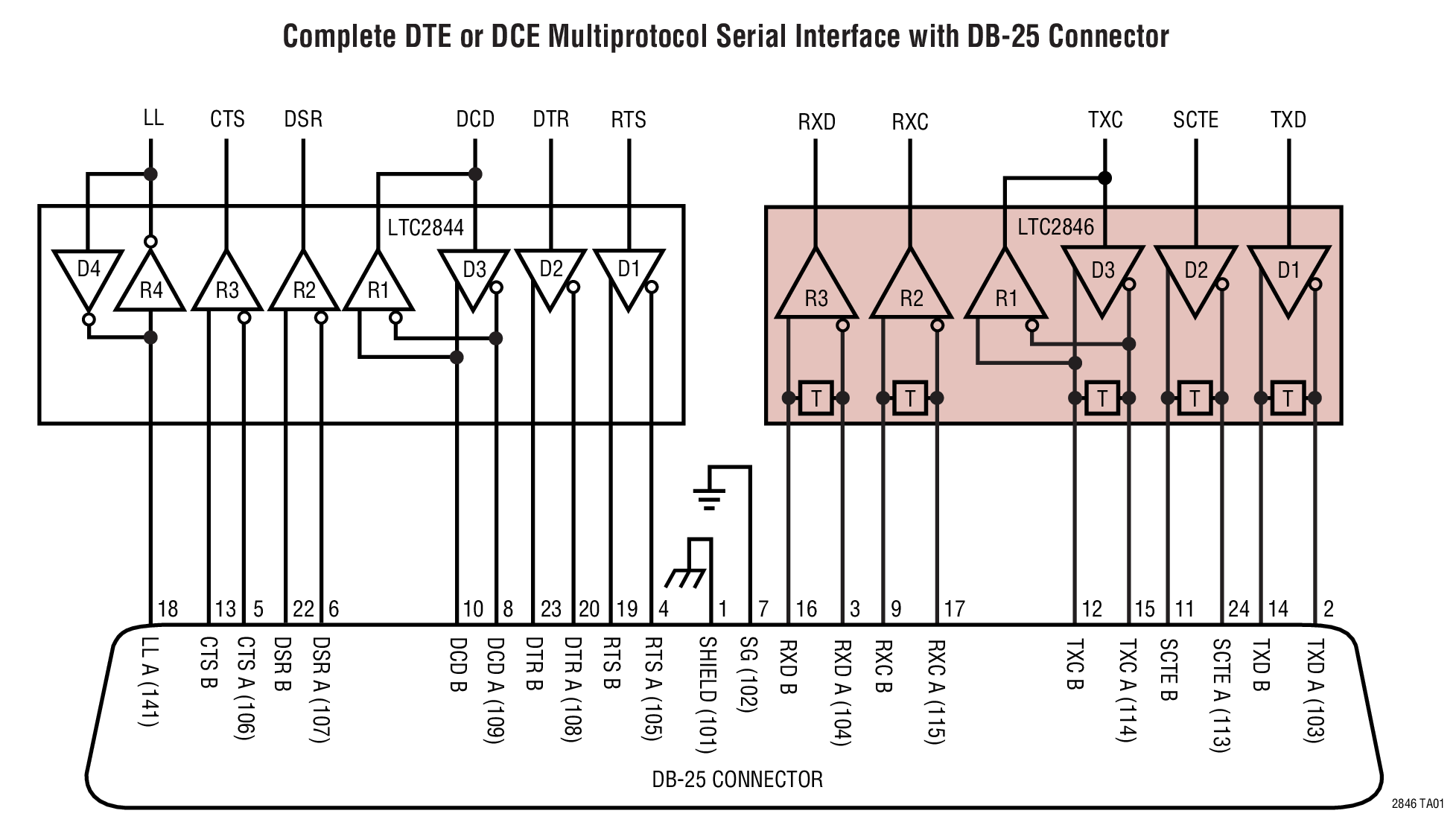

應用電路

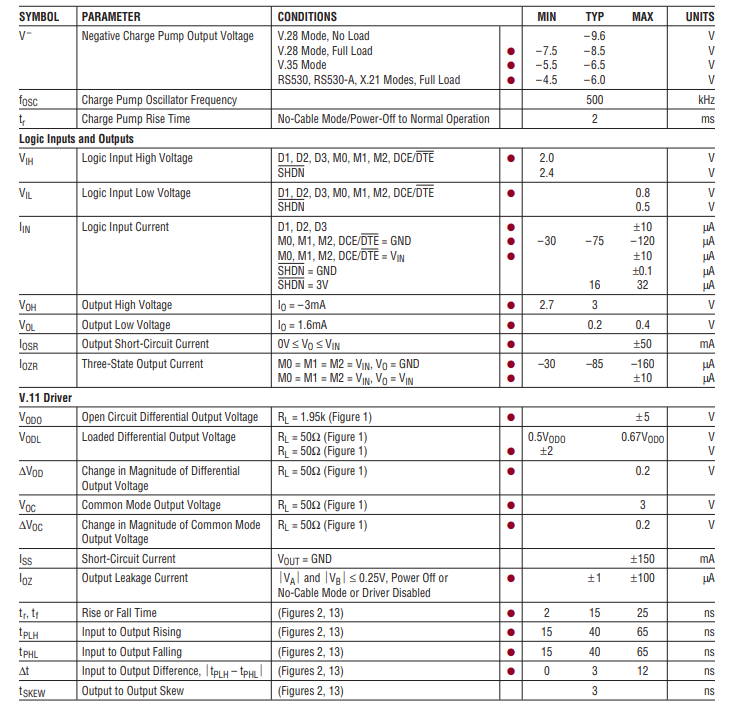

電特性

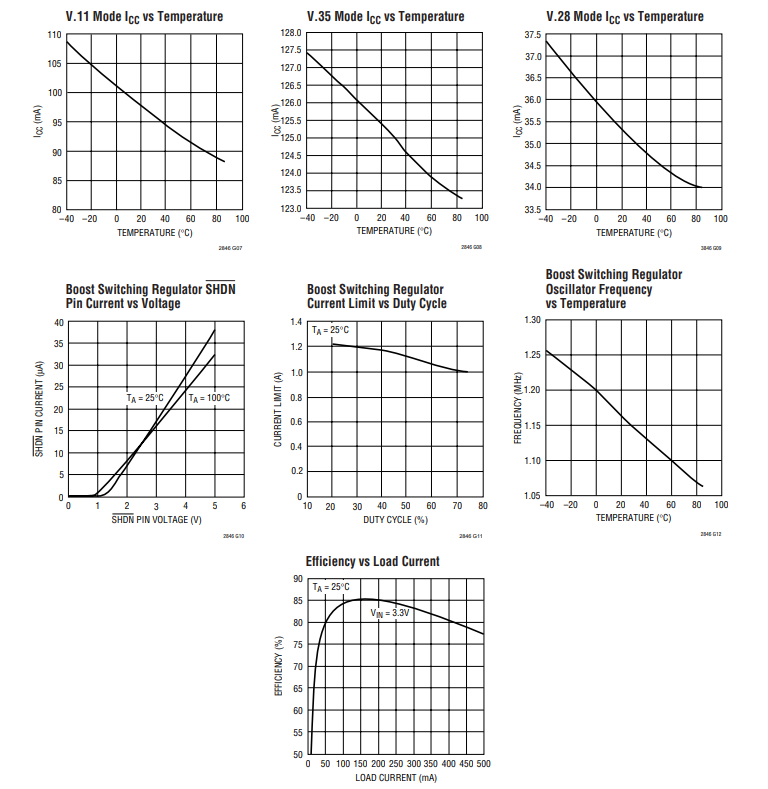

典型性能特征

引腳功能

• NC（引腳1） ：不連接。
• PGND（引腳2） ：升壓開關穩壓器電源地。將PGND連接到SGND。
• VIN（引腳3） ：輸入電源引腳。為升壓開關穩壓器供電，3V ≤ VIN ≤ 3.6V。通過一個10μF電容接地。
• SHDN（引腳4） ：升壓開關穩壓器關斷引腳。接2.4V或更高電平可使能穩壓器，接地則關閉穩壓器。
• C1 -（引腳5） ：電容C1負極。在C1 + 和C1 - 之間連接一個1μF電容。
• C1 +（引腳6） ：電容C1正極。在C1 + 和C1 - 之間連接一個1μF電容。
• VDD（引腳7） ：為V.28生成的正電源電壓。接地端連接一個1μF電容。
• VCC（引腳8） ：輸入電源引腳。為收發器供電，4.75V ≤ VCC ≤ 5.25V。連接至開關穩壓器的輸出。
• D1（引腳9） ：TTL電平驅動器1輸入。
• D2（引腳10） ：TTL電平驅動器2輸入。
• D3（引腳11） ：TTL電平驅動器3輸入。
• R1（引腳12） ：CMOS電平接收器1輸出，三態時上拉至VIN 。
• R2（引腳13） ：CMOS電平接收器2輸出，三態時上拉至VIN 。
• R3（引腳14） ：CMOS電平接收器3輸出，三態時上拉至VIN 。
• M0（引腳15） ：TTL電平模式選擇輸入0，上拉至VIN。見表1。
• M1（引腳16） ：TTL電平模式選擇輸入1，上拉至VIN。見表1。
• VIN（引腳17） ：輸入電源引腳。為收發器供電，3V ≤ VIN ≤ 3.6V。連接至引腳3。
• M2（引腳18） ：TTL電平模式選擇輸入2，上拉至VIN。見表1。
• DCE/DTE（引腳19） ：TTL電平模式選擇輸入，上拉至VIN。見表1。
• R3 B（引腳20） ：接收器3同相輸入。
• R3 A（引腳21） ：接收器3反相輸入。
• R2 B（引腳22） ：接收器2同相輸入。
• R2 A（引腳23） ：接收器2反相輸入。
• D3/R1 B（引腳24） ：接收器1同相輸入和驅動器3同相輸出。
• D3/R1 A（引腳25） ：接收器1反相輸入和驅動器3反相輸出。
• D2 B（引腳26） ：驅動器2同相輸出。
• D2 A（引腳27） ：驅動器2反相輸出。
• D1 B（引腳28） ：驅動器1同相輸出。
• D1 A（引腳29） ：驅動器1反相輸出。
• GND（引腳30） ：收發器地。
• VEE（引腳31） ：生成的負電源電壓。連接一個3.3μF電容到地。
• C2 -（引腳32） ：電容C2負極。在C2 + 和C2 - 之間連接一個1μF電容。
• C2 +（引腳33） ：電容C2正極。在C2 + 和C2 - 之間連接一個1μF電容。
• SGND（引腳34） ：升壓開關穩壓器信號地。將PGND連接到SGND。
• FB（引腳35） ：升壓開關穩壓器反饋引腳。參考電壓為1.255V。在此連接電阻分壓器抽頭。盡量減小FB處的走線面積。
• SW（引腳36） ：升壓開關穩壓器開關引腳。在此連接電感/二極管，以減少電磁干擾。盡量減小該引腳的走線面積。

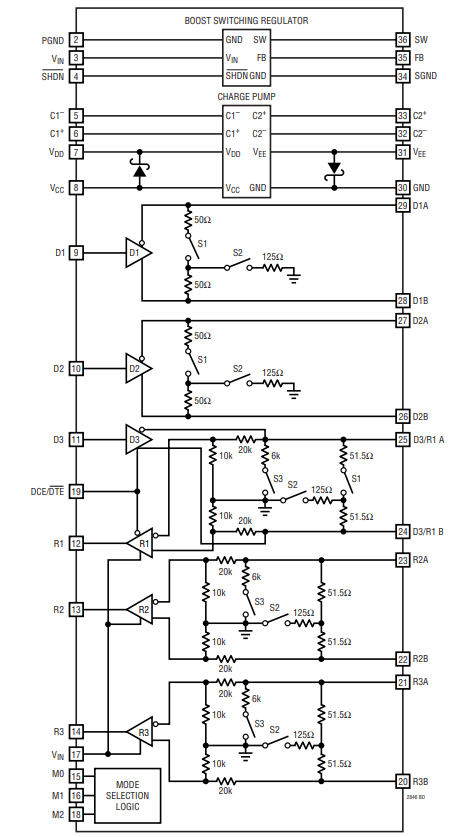

框圖

應用信息

概述

LTC2846由一個升壓開關穩壓器、一個電荷泵以及一個三驅動器/三接收器收發器組成。升壓開關穩壓器從3.3V輸入（VIN）產生5V的VCC，為電荷泵和收發器供電。電荷泵產生VDD和VEE電源。LTC2846的VCC、VDD和VEE電源可用于為LTC2844或LTC2845等配套芯片供電。接收器輸出在0V和VIN之間驅動，與3.3V邏輯接口。

LTC2846和LTC2844構成一個完整的軟件可選DTE或DCE接口，支持RS232、RS449、EIA530、EIA530 - A、V.35、V.36和X.21協議。片上提供電纜端接，無需離散端接設計。

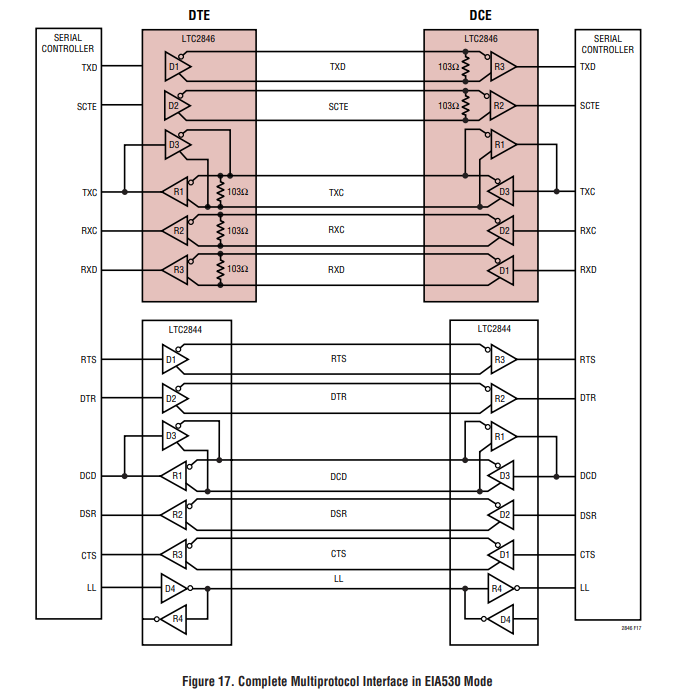

圖17展示了在EIA530模式下完整的DCE - DTE接口設計。LTC2846的每個端口的一半用于生成并適當地端接時鐘和數據信號。LTC2844與LL（本地環回）等控制信號配合使用。

模式選擇

通過模式選擇引腳M0、M1和M2來選擇接口協議（見表1）。

例如，如果端口配置為V.35接口，模式選擇引腳應設置為M2 = 1，M1 = 0，M0 = 0 。對于控制信號，驅動器和接收器將在V.28（RS232）電氣模式下工作。對于時鐘和數據信號，驅動器和接收器將在V.35電氣模式下工作。DCE/DTE引腳將在高電平時將端口配置為DCE模式，在低電平時配置為DTE模式。

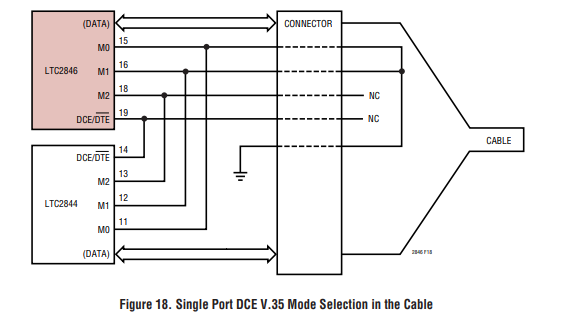

可以通過將相應的接口電纜插入連接器來檢測模式，并且可能會自動檢測。模式引腳連接到連接器，在圖18所示的電纜中留空或接地。內部上拉電流源可確保引腳未連接時為二進制1 。

也可以通過將模式引腳連接到地或VIN來實現模式選擇。
