概述
LTC2847 是一款具有片上電纜端接的 3 驅動器 / 3 接收器多協議收發器。當與 LTC2845 結合使用時，該芯片組可形成一個完整的軟件可選 DTE 或 DCE 接口端口，支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21 協議。LTC2847內部提供所有必要的電纜端接。

VCC 為驅動器、接收器和一個內部電荷泵供電，該電荷泵只需要 5 個節省空間的表面貼裝電容器。VIN 電源驅動數字接口電路，包括接收器輸出驅動器。它可以連接到 VCC 或由較低電源（低至 3V）供電，以連接低壓 ASIC。LTC2847 采用 0.8mm 高、5mm x 7mm QFN 封裝。
數據表：*附件：LTC2847具終端和3.3V數字接口的軟件可選多協議收發器技術手冊.pdf

應用

• 數據聯網
• CSU 和 DSU
• 數據路由器

特性

• 軟件可選收發器支持：RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21
• 采用單 5V 電源供電
• 用于數字接口的獨立電源引腳可在低至 3V 的電壓下工作
• 片上電纜端接
• 完整的 DTE 或 DCE 端口，帶 LTC2845
• 采用 38 引腳 5mm x 7mm QFN 封裝

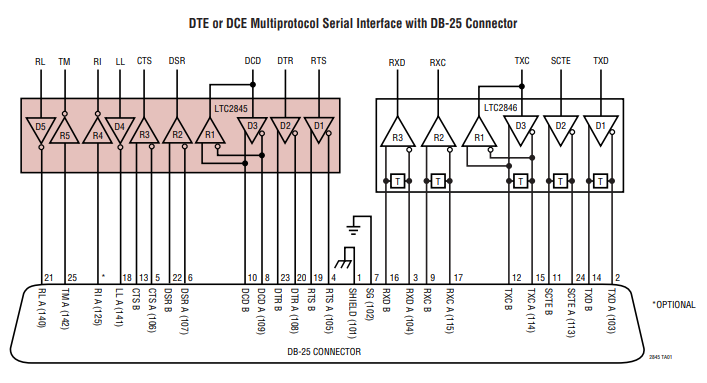

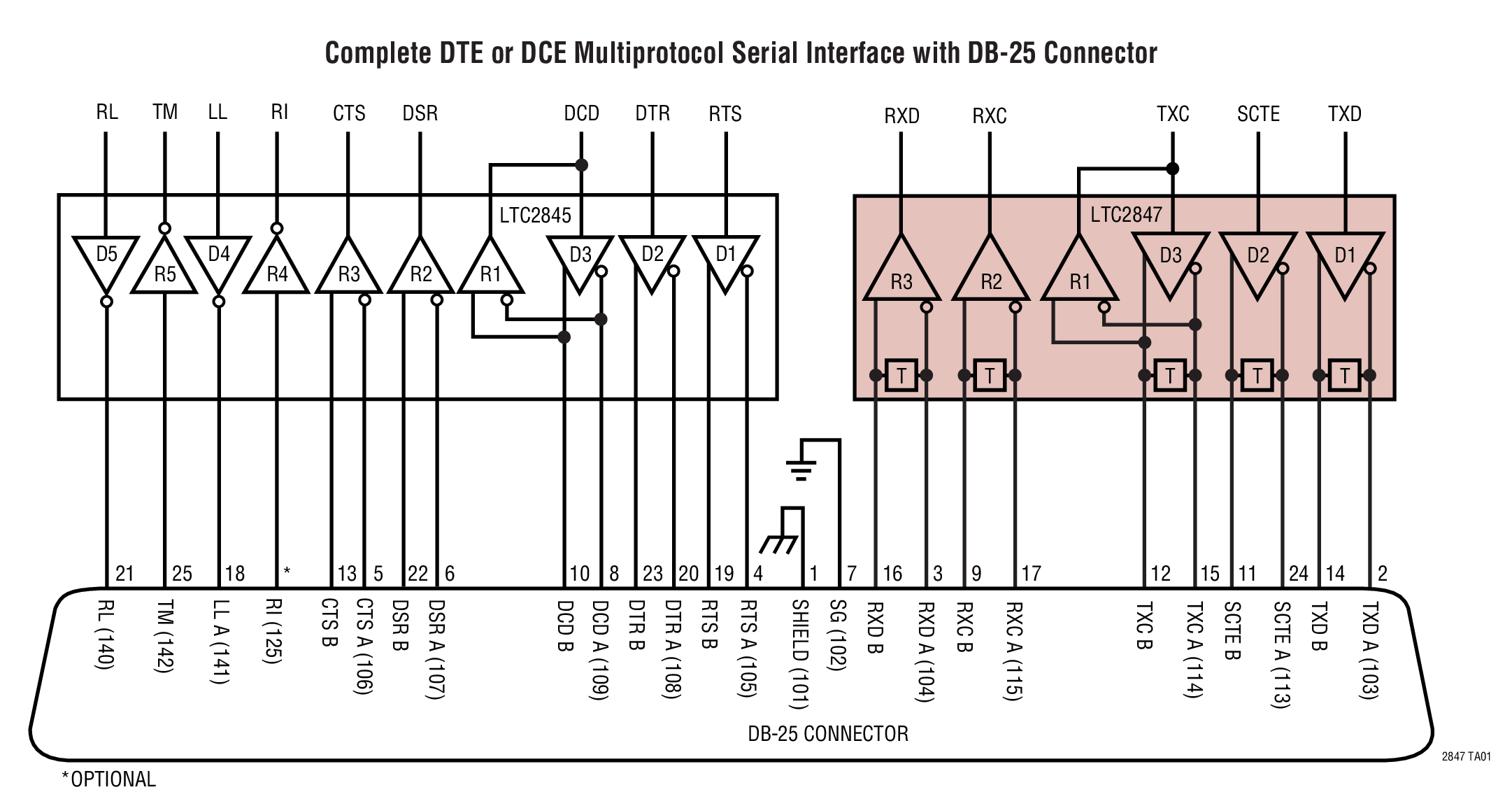

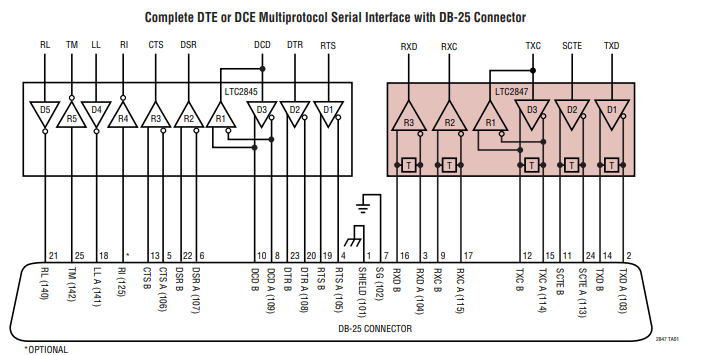

典型應用

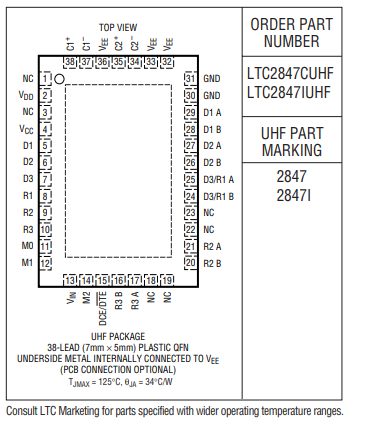

引腳配置描述

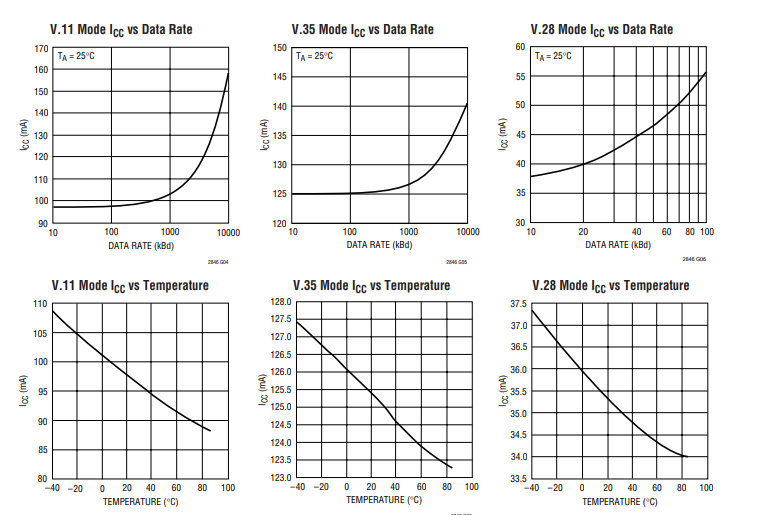

典型性能特征

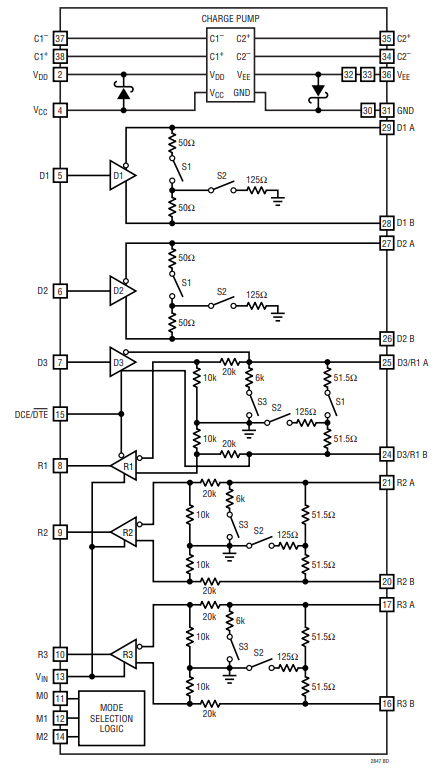

框圖

應用信息

概述

LTC2847由一個電荷泵和一個三驅動器/三接收器收發器組成。5V的VCC輸入為電荷泵和收發器供電。電荷泵產生VDD和VEE電源。LTC2847的VDD和VEE電源可用于為LTC2845等配套芯片供電，包括接收器輸出驅動器。通過單獨的引腳為數字接口供電，能夠靈活控制接收器輸出擺幅，以便與5V或3.3V邏輯接口。

LTC2847和LTC2845構成一個完整的軟件可選DTE或DCE接口，支持RS232、RS449、EIA530、EIA530 - A、V.35、V.36和X.21協議。片上提供電纜端接，無需離散端接設計。

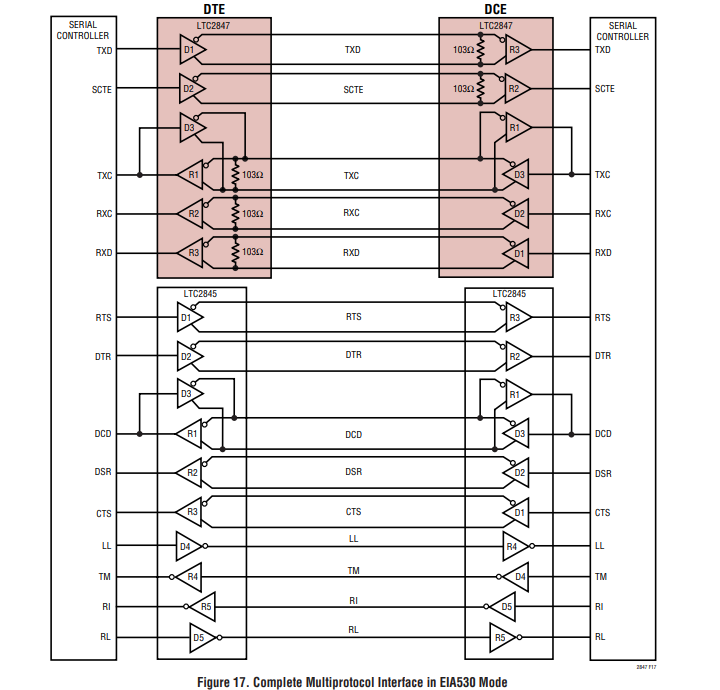

圖17展示了在EIA530模式下完整的DCE - DTE接口設計。LTC2847的每個端口的一半用于生成并適當地端接時鐘和數據信號。LTC2845與LL（本地環回）、RL（遠程環回）、TM（測試模式）和RI（振鈴指示）等控制信號配合使用。

模式選擇

通過模式選擇引腳M0、M1和M2來選擇接口協議（見表1）。

例如，如果端口配置為V.35接口，模式選擇引腳應設置為M2 = 1，M1 = 0，M0 = 0 。對于控制信號，驅動器和接收器將在V.28（RS232）電氣模式下工作。對于時鐘和數據信號，驅動器和接收器將在V.35電氣模式下工作。DCE/DTE引腳將在高電平時將端口配置為DCE模式，在低電平時配置為DTE模式。

可以通過將相應的接口電纜插入連接器來檢測模式，并且可能會自動檢測。模式引腳連接到連接器，在圖18所示的電纜中留空或接地。內部上拉電流源可確保引腳未連接時為二進制1 。

也可以通過將模式引腳連接到地或VIN來實現模式選擇。
