概述
LTC 2844 是一款 4 驅動器 / 4 接收器多協議收發器。LTC2844 和 LTC2846 形成了一個完整的軟件可選數據終端設備 (DTE) 或數據通信設備 (DCE) 接口端口的核心，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 協議。

LTC2844 采用一個 3.3V 電源和由 LTC2846 提供的電源工作。該器件可提供 28 引腳 SSOP 表面貼裝型封裝。
數據表：*附件：LTC2844 3.3V軟件可選多協議收發器技術手冊.pdf

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

特性

• 軟件可選收發器支持：
  RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21
• 采用單 3.3V 電源和由 LTC2846 供電工作
• 符合經德國萊茵 TUV 集團北美股份有限公司認證的 NET1、NET2 和 TBR2 標準，報告編號：TBR2/051501/02
• 和 LTC2846 構成完整的 DTE 或 DCE 端口
• 28 引腳 SSOP 表面貼裝型封裝

應用電路

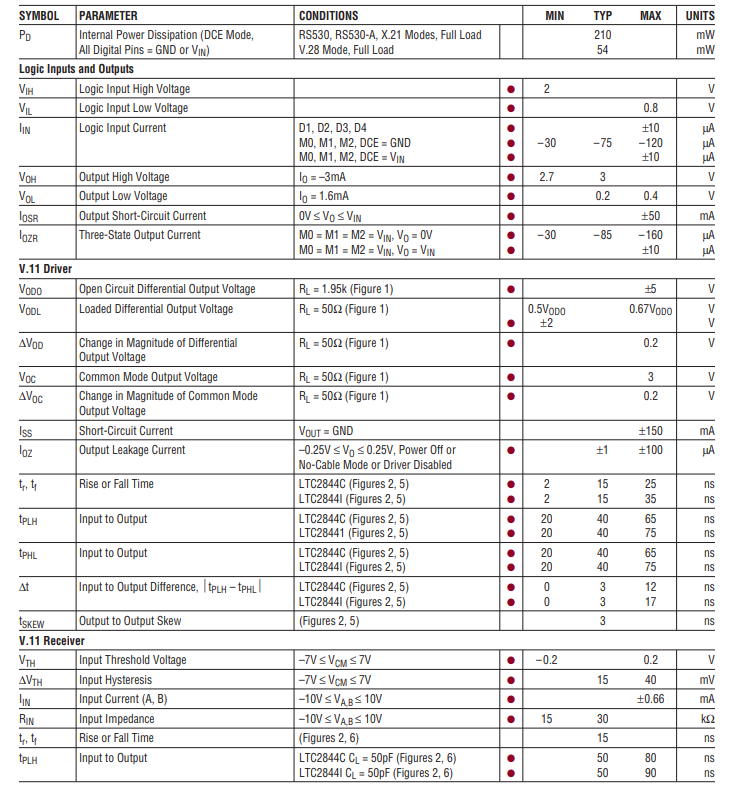

電特性

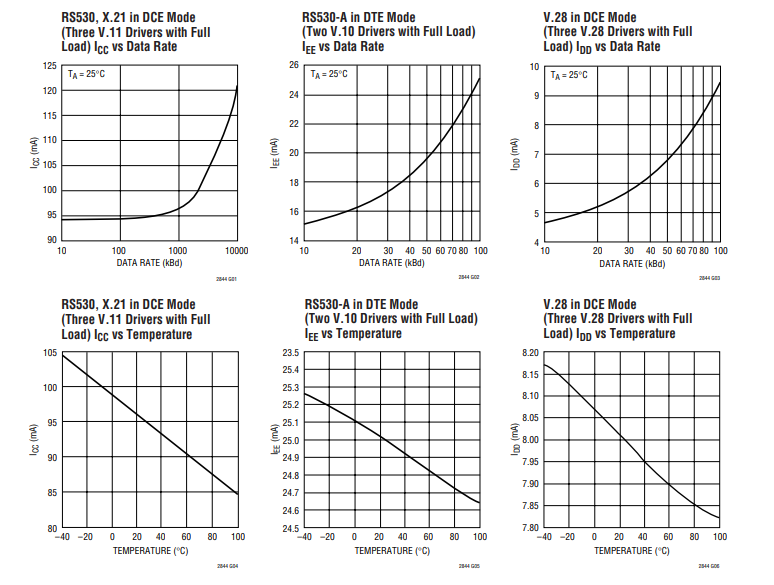

典型性能特征

引腳功能

• VCC（引腳1） ：收發器正電源。連接至LTC2846的VCC引腳8或5V電源。接地端連接一個1μF電容。
• VDD（引腳2） ：V.28正電源電壓。連接至LTC2846的VDD引腳7或8V電源。接地端連接一個1μF電容。
• D1（引腳3） ：TTL電平驅動器1輸入。
• D2（引腳4） ：TTL電平驅動器2輸入。
• D3（引腳5） ：TTL電平驅動器3輸入。
• R1（引腳6） ：CMOS電平接收器1輸出。高阻抗時，接收器輸出通過弱上拉至VIN。
• R2（引腳7） ：CMOS電平接收器2輸出。
• R3（引腳8） ：CMOS電平接收器3輸出。
• D4（引腳9） ：TTL電平驅動器4輸入。
• R4（引腳10） ：CMOS電平接收器4輸出。
• M0（引腳11） ：TTL電平模式選擇輸入0。模式選擇輸入上拉至VIN。
• M1（引腳12） ：TTL電平模式選擇輸入1。
• M2（引腳13） ：TTL電平模式選擇輸入2。
• DCE/DTE（引腳14） ：TTL電平模式選擇輸入。
• VIN（引腳15） ：接收器輸出正電源。3V ≤ VIN ≤ 3.6V。接地端連接一個1μF電容。
• D4/R4 A（引腳16） ：接收器4反相輸入和驅動器4反相輸出。
• R3 B（引腳17） ：接收器3同相輸入。
• R3 A（引腳18） ：接收器3反相輸入。
• R2 B（引腳19） ：接收器2同相輸入。
• R2 A（引腳20） ：接收器2反相輸入。
• D3/R1 B（引腳21） ：接收器1同相輸入和驅動器3同相輸出。
• D3/R1 A（引腳22） ：接收器1反相輸入和驅動器3反相輸出。
• D2 B（引腳23） ：驅動器2同相輸出。
• D2 A（引腳24） ：驅動器2反相輸出。
• D1 B（引腳25） ：驅動器1同相輸出。
• D1 A（引腳26） ：驅動器1反相輸出。
• GND（引腳27） ：接地。
• VEE（引腳28） ：負電源電壓。連接至LTC2846的VEE引腳31或 - 7V電源。接地端連接一個1μF電容。

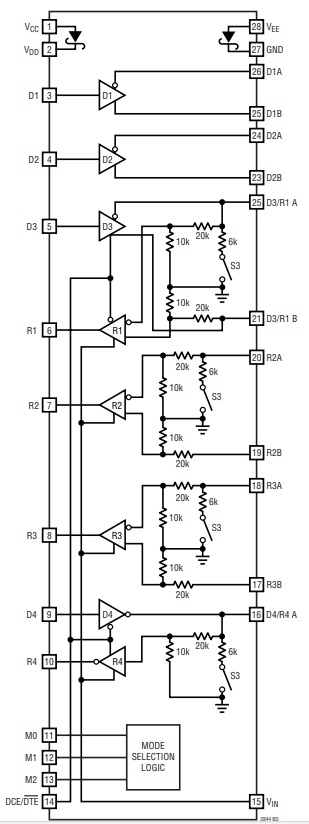

框圖

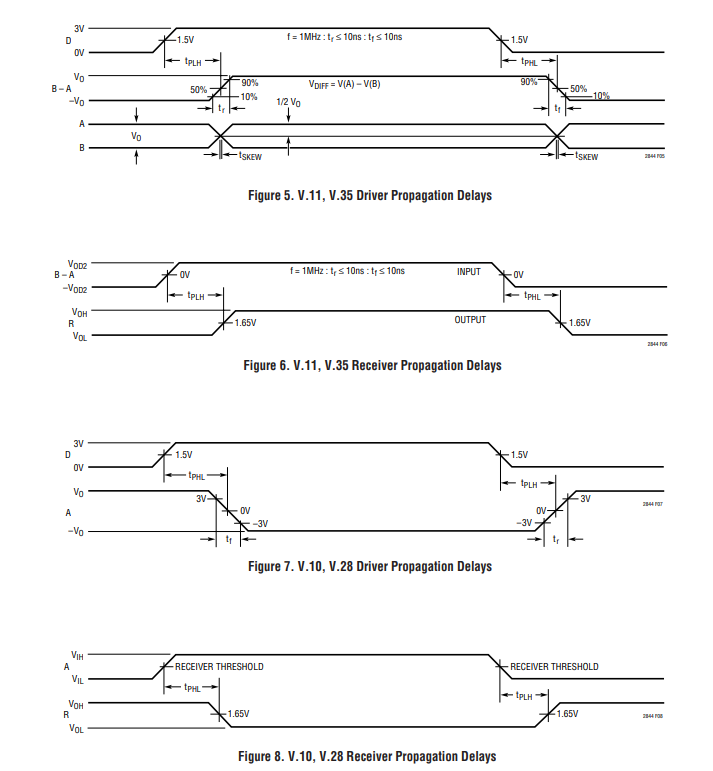

開關時間波形
