LTC2846 具終端的 3.3V 軟件可選多協議收發器

數據： LTC2846產品技術英文資料手冊

優勢和特點

軟件可選收發器支持： RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21
采用單 3.3V 電源工作
符合經德國萊茵 TUV 集團北美股份有限公司認證的 NET1、NET2 和 TBR2 標準，報告編號：TBR2/050101/02，TBR2/051501/02
用于 3.3V 至 5V 轉換的 1.2MHz 升壓型開關穩壓器
片內電纜終端
和 LTC2844 或 LTC2845 構成完整的 DTE 或 DCE 端口
小占板面積

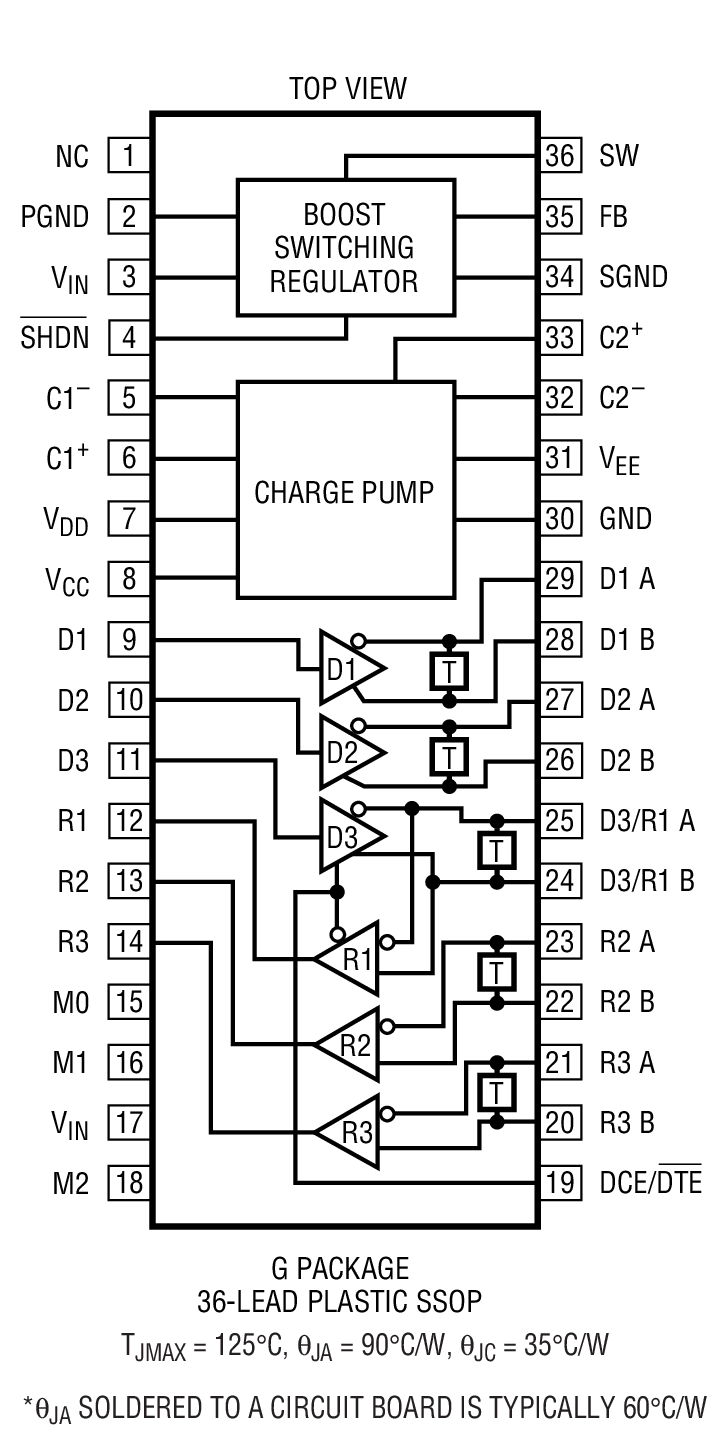

采用 36 引腳 SSOP (0.209” 寬) 封裝

????????

產品詳情

LTC^?2846 是一款具片內電纜終端的 3 驅動器 / 3 接收器多協議收發器。當與LTC2844 或 LTC2845 相組合時，該芯片組形成了一個完整的軟件可選數據終端設備 (DTE) 或數據通信設備 (DCE) 接口端口，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21 協議。LTC2846 內置了所有必要的電纜終端。LTC2846 具有一個接受 3.3V 輸入和開關頻率為 1.2MHz 的升壓型穩壓器，因而允許使用纖巧的低成本電容器和高度 ≤ 2mm 的電感器。

5V 輸出驅動一個內部充電泵，僅需 5 個節省空間的表面貼裝式電容器。LTC2846 采用 36 引腳 SSOP 表面貼裝型封裝。
