概述
MXL1344A包含六個軟件可選的多協議電纜端接網絡。每個網絡都能夠以100Ω差分負載端接V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21），以T網絡負載端接V.35，或以開路負載端接V.28 (RS-232)和V.10 (RS-423)，以用于具有片上端接的收發器。端接協議可以通過串行接口電纜布線或軟件控制來選擇。MXL1344A取代了多協議端接所需的分立電阻端接網絡和昂貴的繼電器，從而節省了空間和成本。

MXL1344A端接器可與MXL1543和MXL1544/MAX3175收發器IC一起使用以形成完整的+5V電纜或軟件可選多協議DCE/DTE接口端口。MXL1344A端接器可以使用MXL1543電荷泵產生的VEE電源，從而簡化系統設計。MXL1344A、MXL1543和MXL1544/MAX3175與LTC1344A、LTC1543和LTC1544引腳兼容，但為了確保正常工作，必須使用整個Maxim芯片組，而不能逐個芯片地替換其他制造商的器件。

MXL1344A采用24引腳SSOP封裝，額定工作溫度范圍為0°C至+70°C商業溫度范圍。
數據表：*附件：MXL1344A +5V、多協議、軟件可選的電纜端接器技術手冊.pdf

應用

• CSUs/DSUs
• 數據網絡
• 數據路由器
• 數據交換機
• PCI卡
• 電信設備
  特性
• 經認證符合TBR-1和TBR-2標準的芯片組（NET1和NET2）—待完成測試
• 支持V.10 (RS-423)、V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21）、V.28 (RS-232)和V.35端接
• 電纜或軟件可選端接
• 電纜或軟件可選DTE/DCE
• 取代分立電阻端接網絡和昂貴的繼電器
• 采用小型24引腳SSOP封裝

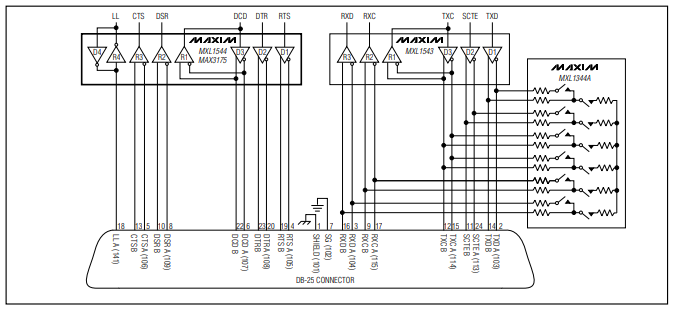

操作電路

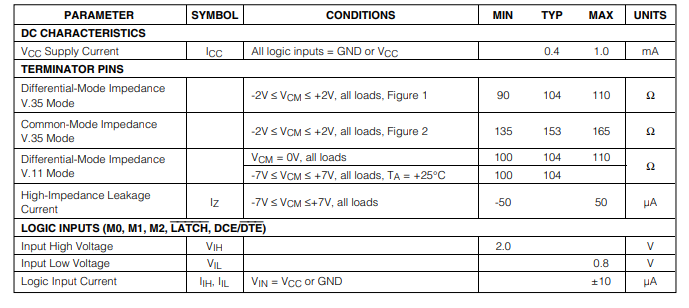

電特性

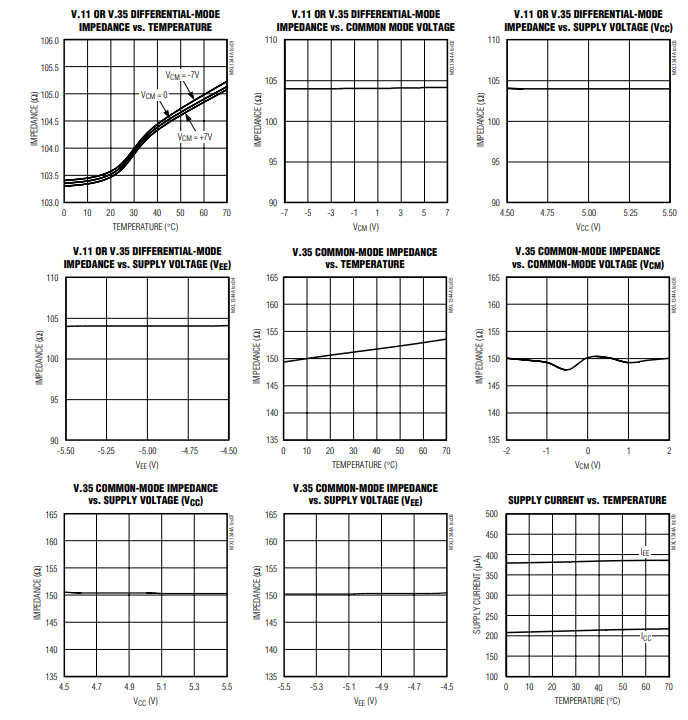

典型操作特性

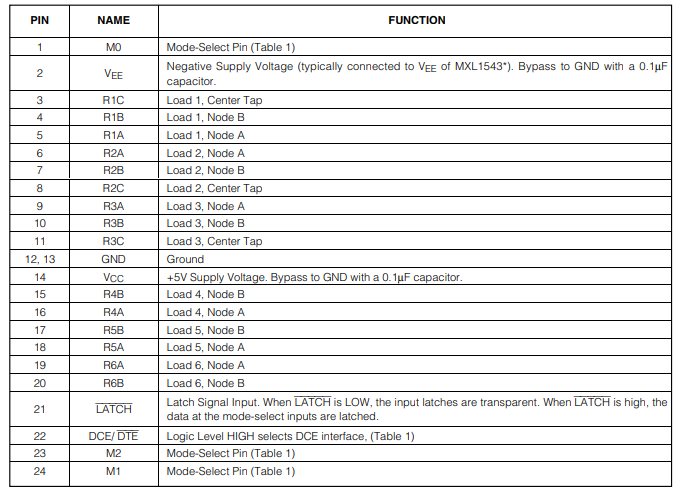

引腳配置描述

應用信息

早期的多協議接口電路成本高昂，需要使用分立電阻的昂貴繼電器、內置終端的定制電纜，或者復雜的電路板配置來將信號路由到正確的終端。MXL1344A為這個終端問題提供了一個簡單的解決方案。所有必需的終端配置都可以通過四個易于電纜連接或軟件選擇的輸入M0、M1、M2和DCE/DTE輕松實現。

使用MXL1344A的多協議串行接口

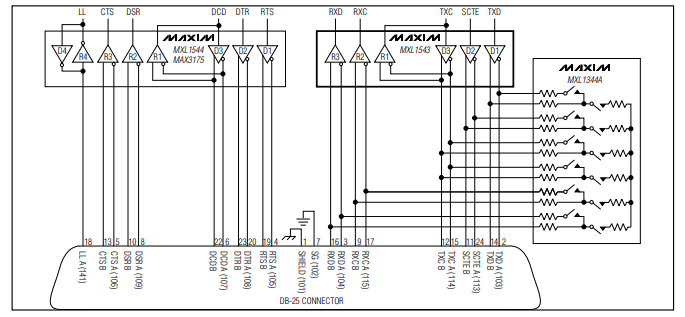

MXL1344A終端器旨在形成一個完整的 +5V 可通過電纜或軟件選擇的多協議DCE/DTE接口端口，可與MXL1543和MXL1544/MAX3175差分驅動器/接收器一起使用。MXL1344A終端器旨在通過MXL1543的泵電路為VEE供電，并且在連接時將滿足所有數據表規格，如圖5所示。M0、M1、M2和DCE/DTE引腳的模式選擇表是相同的，允許將每個設備的控制引腳連接到單個4線控制總線。MXL1543和MXL1544/MAX3175提供內部上拉，用于強制未接地的線路處于邏輯高電平狀態。這允許通過簡單地將互連電纜中的相應引腳接地來實現接口模式配置。

在圖5中，M1、M2和DCE/DTE都連接到電纜地，強制這些控制線上的邏輯為低電平。M0輸入懸空，將通過MXL1543和MXL1544/ 上的內部上拉被拉高。
