LMV55x 是采用 TI 先進的 VIP50 工藝的高性能、低功耗運算放大器。這些器件具有 3MHz 帶寬，并且電流消耗僅為 37μA（每個放大器），其帶寬功率比是同類運算放大器中較為出色的。這些超低功耗放大器具有單位增益穩定性，可為需要寬帶寬的超低功耗 應用 提供出色的解決方案。

數據手冊：*附件：LMV554 四路、5V、3MHz、低靜態電流 (37μA) 運算放大器技術手冊.pdf

LMV55x 具有一個軌至軌輸出級和一個低至低于接地值的擴展輸入共模范圍。

LMV55x 的工作電源電壓范圍為 2.7V 至 5.5V。這些放大器可在寬溫度范圍（?40°C 至 125°C）內工作，是汽車 應用、傳感器 應用 以及便攜式儀表 應用的理想選擇。LMV551 采用超小型 5 引腳 SC70 和 5 引腳 SOT-23 封裝。LMV552 采用 8 引腳 VSSOP 封裝。LMV554 采用 14 引腳 TSSOP 封裝。

特性
? 在 3V 和 5V 電壓下具有額定性能
? 高單位增益帶寬：3MHz
? 電源電流（每個放大器）：37μA
? CMRR 93 dB
? PSRR 90 dB
? 轉換速率為 1V/μs
? 100kΩ 負載下以電源軌為基準的輸出擺幅為 70mV
? 總諧波失真：1kHz、2kΩ 時為 0.003%
? 溫度范圍：?40°C 至 125°C

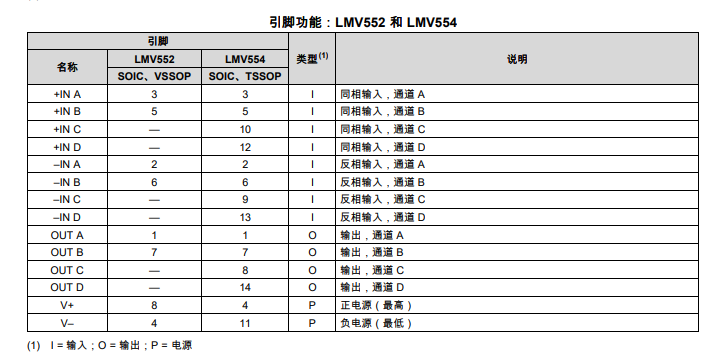

引腳功能和配置

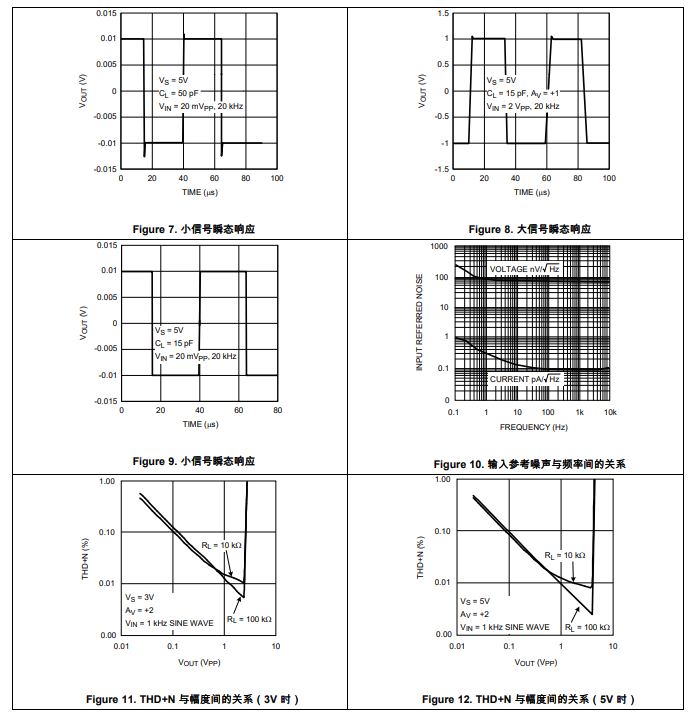

典型特性

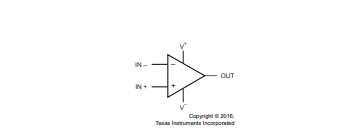

功能方框圖

典型應用

LMV55x 的工作電源電壓范圍為 2.7V 至 5.5V。這些放大器可在寬溫度范圍（?40°C 至 125°C）內工作，是汽車應用、傳感器 應用 以及便攜式儀表 應用的理想選擇。

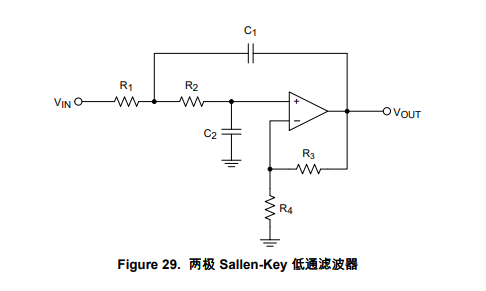

憑借 3MHz 的寬單位增益帶寬、低輸入參考噪聲密度和出色的帶寬/電源電流比等特性，LMV55x 非常適合低功耗濾波 應用。有源濾波器拓撲結構（如Figure 29 中所示的 Sallen-Key 低通濾波器）具有廣泛用途，可用于設計各種濾波器（切比雪夫、巴特沃斯或貝塞耳）。為了獲得最佳結果，放大器的帶寬必須是濾波器頻率帶寬的八到十倍。
不遵守這一準則可能導致放大器出現相移和過早滾降。特別是 Sallen-Key 拓撲結構可用于通過使用正反饋來抑制不需要的頻率范圍，從而獲得大范圍的 Q。

應用
? 有源濾波器
? 便攜式設備
? 汽車
? 電池供電型系統
? 傳感器和儀表
