隨著消費電子、穿戴式設備、IoT終端以及醫療微型儀器的發展，電子產品正朝著更輕薄、更緊湊、更集成的方向演進。在這種趨勢下，開關二極管作為信號控制、電平轉換、鉗位保護等基礎功能器件，正面臨新的選型挑戰。尤其是在SMT封裝下，工程師不但要考慮其電氣性能，更需關注封裝熱管理、焊接可靠性、寄生參數控制等因素。
一、SMT封裝趨勢下的新挑戰
傳統的DO-35、DO-41等軸向封裝二極管因體積大、占板空間多，已不再適用于現代PCB板密集布線需求。取而代之的是SOD-123、SOD-323、SOT-23、SOT-563、DFN1006等微型SMT封裝。它們在節省空間的同時，也帶來了以下設計挑戰：
散熱能力下降：微小封裝散熱路徑有限，長時間工作可能導致結溫升高；
機械應力敏感性增強：封裝尺寸縮小后，焊盤受熱膨脹易引發焊接裂紋或虛焊；
高頻特性變得更加顯著：寄生電感、電容比以往更關鍵，對高速應用影響更大；
可焊性與回流焊窗口變窄：小封裝更容易在SMT過程中偏位、空焊或橋連。
二、電氣性能選型核心參數
1.反向恢復時間（Trr）
這是判斷開關速度的關鍵參數，常見快速開關二極管Trr<50ns，超快速類型可低于4ns（如1SS400系列）。在高頻信號或快速電平切換中，Trr越短，系統的EMI越低，邏輯轉換更干凈。
選型建議：
邏輯電路保護：Trr≤4ns（如BAS316、BAV99）
PWM控制/升壓電路：Trr≤35ns（如1N4148WS、LL4148）
2.正向壓降（VF）
低VF有助于降低功耗和發熱，尤其在便攜設備中更為重要。例如BAS40系列肖特基結構二極管VF低至0.3V以下，適用于對能耗敏感的電池供電設備。
3.封裝熱阻（RθJA）
小封裝熱阻高，BAS16在SOT-23封裝下RθJA約為500°C/W。需結合實際工作電流及環境溫度校核結溫是否超標。

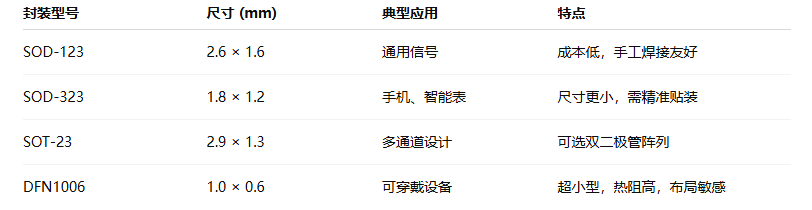

三、典型封裝與應用建議

實戰建議：
選擇具備雙二極管對管結構的SOT-23（如BAV99），節省空間；
在高可靠要求場景下，優先選用有AEC-Q101認證的車規級器件；
對于微電流控制或電容放電回路，選擇低泄漏電流型號（如1SS389）。
四、微型化下的可靠性設計技巧
1.熱設計
保證焊盤有足夠銅皮面積，增強散熱；
多通孔連接內層銅箔導熱；
嚴格控制工作功耗P=VF×IF不超過額定值的50%。
2.布局布局再布局
避免高頻走線繞過二極管造成寄生振蕩；
將二極管靠近負載端放置，減少引線電感；
對于差分信號應用，保證對稱布線與阻抗控制。
3.焊接可靠性
合理設置回流焊溫度曲線，避免焊接應力集中；
使用帶錨固結構的封裝（如帶Wing Pad）提高抗掉落能力；
有條件可使用X-ray或AOI檢查焊接質量。
MDD開關二極管雖然是微小器件，卻在微型化電子設備中起到核心作用。隨著封裝的不斷縮小，器件的電氣特性與物理特性開始深度耦合，對設計工程師提出了更高的選型與布局要求。
