RAJ240055 R-BMS F 2至4S電池（約8V至16V）的解決方案# 獨立的MCU和AFE模塊集成到單個封裝中
RAJ240055 R-BMS F評估套件是一套2至4S電池（約8V至16V）的解決方案，專為小型真空吸塵器、機器人吸塵器、消費電子和醫療設備而設計。該套件采用RAJ240055鋰離子電池FGIC，這是一款2至4串聯鋰離子電池電量計IC，將獨立的MCU和AFE模塊集成到單個封裝中，以實現各種電池保護和管理操作。

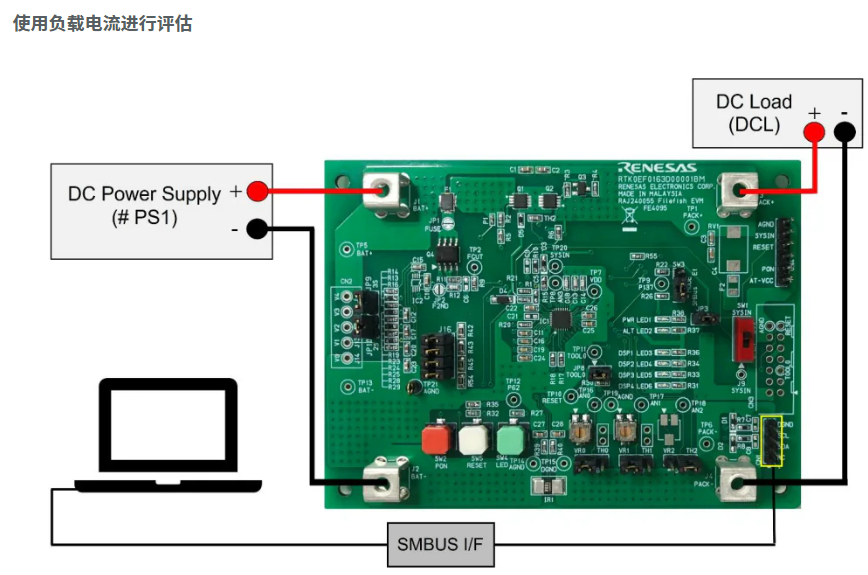

Renesas RAJ240055 R-BMS F評估套件設有評估模塊 (RTK0EF0163DK02BU)、USB系統管理總線 (SMBus) 和接口適配器，用于評估采用RAJ240055鋰離子電池電量計IC (FGIC) 的電池管理系統。此外，該套件還包括R-BMS F固件，這是一款固定且易于使用的軟件，無需額外開發，并具有用戶可配置設置來指定器件的不同閾值。該評估套件支持從評估無縫轉換到客戶認證，無需固件開發。
*附件：RAJ240055 R-BMS F評估套件 手冊.pdf
特性
- 用于采用2至4節鋰離子電池的RAJ240055完整評估系統
- 經過優化的電路模塊，適用于2節至4節電池的配置，可實現快速設置
- SMBus I/F通信
- 內置電阻器電池模擬器，可實現快速設置和最小的電線連接
- 基于GUI的PC配置軟件
應用
- 便攜式電源系統
- 手持式電子設備
- 吸塵器
- 工業
套件內容
- 用于評估采用RAJ240055 FGIC的R-BMS F的EVM
- USB SMBus接口適配器
- USB電纜，用于將SMBus I/F連接到PC
- 串行電纜，用于將SMBus I/F連接到EVM
