MAX14917工業八通道高側開關技術手冊
概述
MAX14917有8個高側開關，每個通道提供高達700mA（最小）連續電流。高側開關在25°C環境溫度下的導通電阻為120mΩ（典型值）。
該器件具有一個可通過菊花鏈方式連接的SPI接口，支持利用一個通用SPI片選（低電平有效CS）信號與多個MAX14917器件進行通信。還通過SPI接口為每通道提供過載診斷。兩個看門狗定時器提供了對主機到從機連接的額外安全檢查。
MAX14917具有一個4 x 4 LED縱橫式矩陣，為每個通道提供通道狀態和過載條件的可視化指示，而集成式線對地和線對線浪涌保護功能根據IEC 61000-4-5提供對電應力的耐受性，并且在VDD上只需要一個TVS。MAX14917采用緊湊型48引腳6mm x 6mm FC2QFN封裝。
數據表：*附件：MAX14917工業八通道高側開關技術手冊.pdf
應用
特性
- 穩健的解決方案
- 電源電壓范圍：65V（絕對最大值）
- SPI接口支持CRC錯誤校驗
- 用于監控SPI和SYNCH的看門狗定時器
- 為每通道提供過載診斷和保護
- V
DD或GND丟失保護 - 熱關斷保護
- 集成±1kV / 42Ω IEC 61000-4-5浪涌保護
- ±7kV / IEC 61000-4-2接觸放電方法
- ±30kV / IEC 61000-4-2空氣放電方法
- 工作環境溫度范圍：-40°C至+125°C
- 降低功耗和散熱
- T
A= 25°C時導通電阻為120mΩ（典型值） - 電源電流：2.5mA（典型值）
- 準確輸出限流
- T
- 靈活
- SYNCH輸入支持開關同時更新
- 用于16個LED的LED驅動器矩陣，由3.0V至36V電源供電
- 用于感性負載快速退磁的內部箝位
- 菊花鏈SPI
- 靈活的2.5V至5.5V邏輯電壓接口
- 在菊花鏈配置中與MAX14915和MAX14916引腳兼容
- 緊湊型6mm x 6mm FC2QFN封裝
框圖

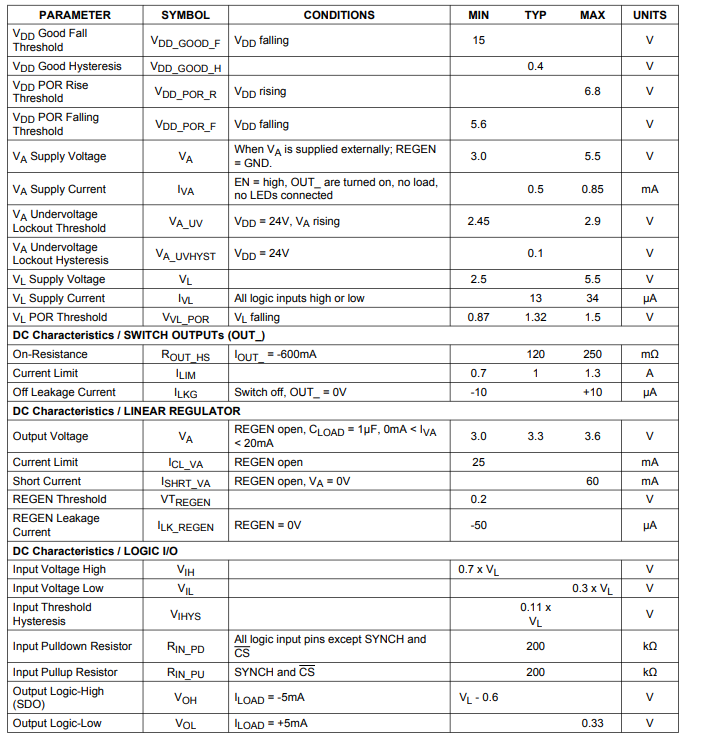

電特性

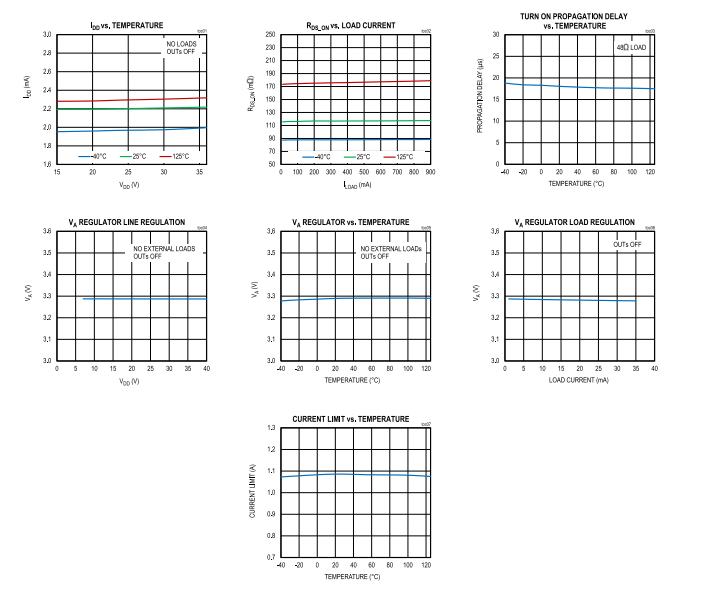

典型操作特性

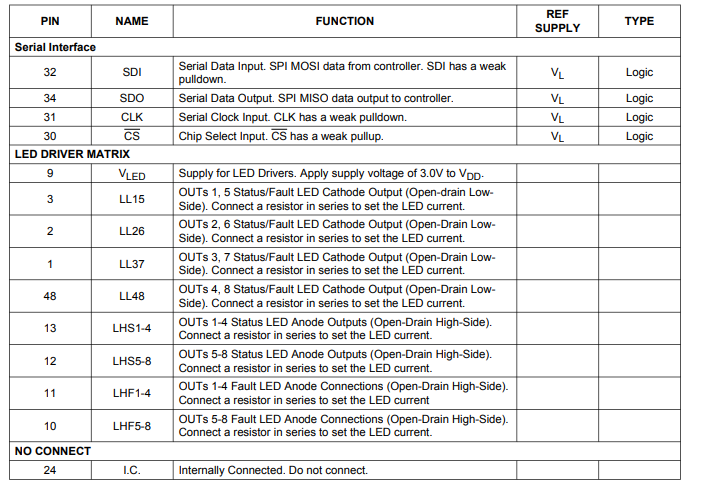

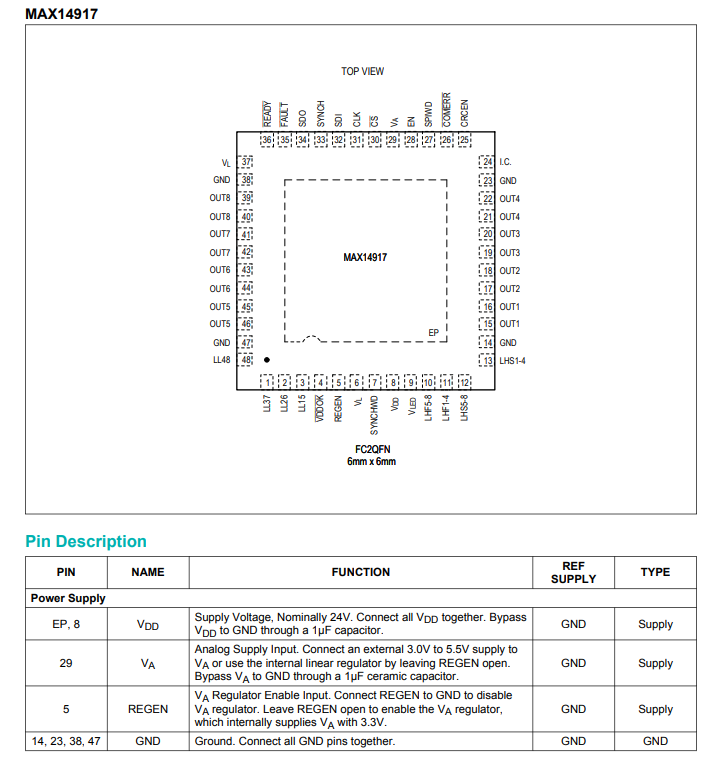

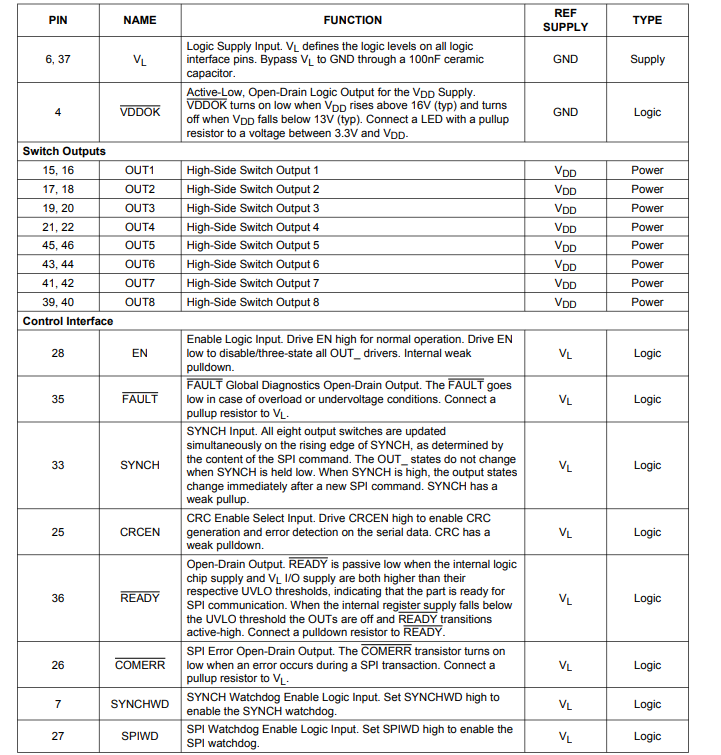

引腳配置描述

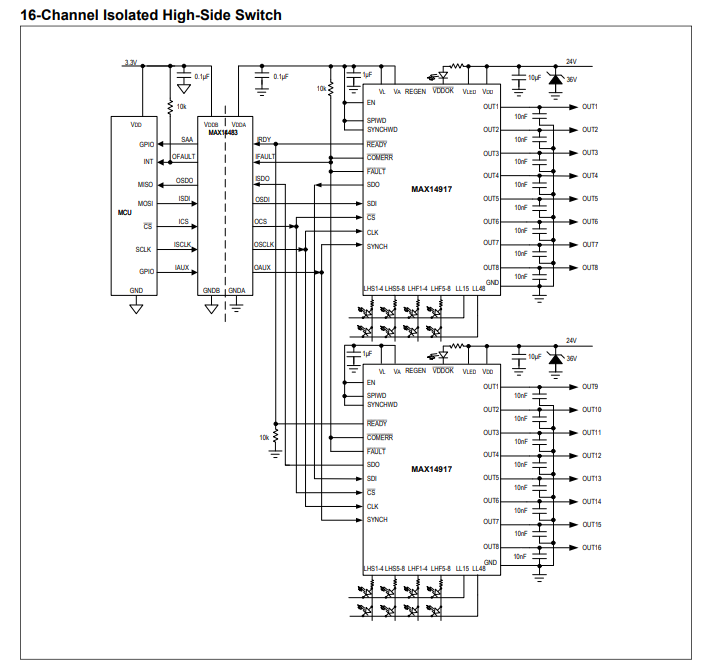

應用電路
