深圳南柯電子｜充電樁EMC整改：如何成為充電樁企業的核心競爭力

在新能源汽車產業高速發展的背景下，充電樁作為關鍵基礎設施，其電磁兼容性（EMC）問題日益凸顯。EMC性能直接關系到充電設備的穩定性、周邊電子設備的正常運行以及人體健康安全。今日，深圳南柯電子小編將分析充電樁EMC整改的多個維度，系統闡述整改技術方案與實施路徑。

一、充電樁EMC整改問題的核心挑戰

1、電磁干擾的三大來源

充電樁的電磁干擾主要源自三個環節：

（1）開關電源模塊：高頻開關器件產生的諧波噪聲通過電源線傳導；

（2）充電接口信號線：如CP線PWM信號的快速邊沿變化引發輻射干擾；

（3）內部電路布局：數字控制電路與功率電路的耦合導致空間輻射。

2、典型失效模式

（1）傳導發射超標：在150kHz-30MHz頻段，電源線噪聲超過CISPR 11限值；

（2）輻射發射超標：機箱縫隙或電纜輻射導致30MHz-1GHz頻段超限；

（3）抗擾度不足：在靜電放電（ESD）或脈沖群測試中出現死機或誤動作。

二、充電樁EMC整改的系統化技術方案

1、干擾源抑制技術

（1）開關電源優化

①PCB布局改進：采用分層設計，將功率地與信號地單點連接，減少共模環路；

②PWM信號整形：通過RC緩沖電路將PWM上升沿時間延長至2μs以上，降低高頻分量。

（2）濾波器設計

①輸入端濾波：在L/N線間并聯X電容（0.1μF-1μF），串聯共模電感（10mH-50mH）；

②差模/共模區分：150kHz-1MHz以差模為主，采用π型濾波器；1MHz以上以共模為主，需增加共模扼流圈。

2、傳播路徑阻斷

（1）屏蔽技術

①充電槍屏蔽：采用雙層屏蔽線，外層編織密度≥85%，內層鋁箔覆蓋率100%；

②機箱屏蔽：使用導電氧化處理，縫隙處加裝導電簧片，屏蔽效能≥60dB。

（2）接地系統優化

①安全接地：保護地線截面積≥6mm2，接地電阻＜0.1Ω；

②信號接地：模擬電路采用單點接地，數字電路采用多點接地，避免地環路干擾。

3、敏感電路防護

（1）隔離設計：在CAN總線接口增加光電耦合器（如6N137），耐壓≥5000V；

（2）去耦電容：在芯片電源引腳并聯0.1μF陶瓷電容與10μF鉭電容，抑制高頻噪聲。

三、充電樁EMC整改的實施流程與案例

1、測試-分析-整改循環

（1）預測試：使用頻譜分析儀進行傳導/輻射掃描，定位超標頻點；

（2）近場探測：用環形天線或H場探頭定位干擾源；

（3）整改驗證：每項措施實施后立即復測，對比整改前后頻譜。

2、典型案例解析

（1）案例1：某品牌交流充電樁CE測試超標

①問題：在0.15MHz-1MHz頻段，L線傳導超標6dB。

②措施：

?增加輸入端差模電感（15mH）；

?將初級電解電容改為低ESR型（ESL＜5nH）。

③效果：整改后余量＞10dB，通過CE認證。

（2）案例2：直流快充樁輻射發射整改

①問題：在200MHz頻點輻射超標12dB。

②措施：

?在充電模塊輸出端加裝MF620濾波器（1600A/1500VDC）；

?優化DC電纜布線，縮短高頻回路。

③效果：輻射值降至限值以下，滿足EN 61851-23要求。

四、充電樁EMC整改的標準符合性與認證策略

1、關鍵標準解讀

（1）GB/T 18487.1：規定傳導充電系統的EMC限值，要求輻射發射＜40dBμV/m（3米法）；

（2）CISPR 11：明確工業設備輻射限值，適用頻率9kHz-400GHz；

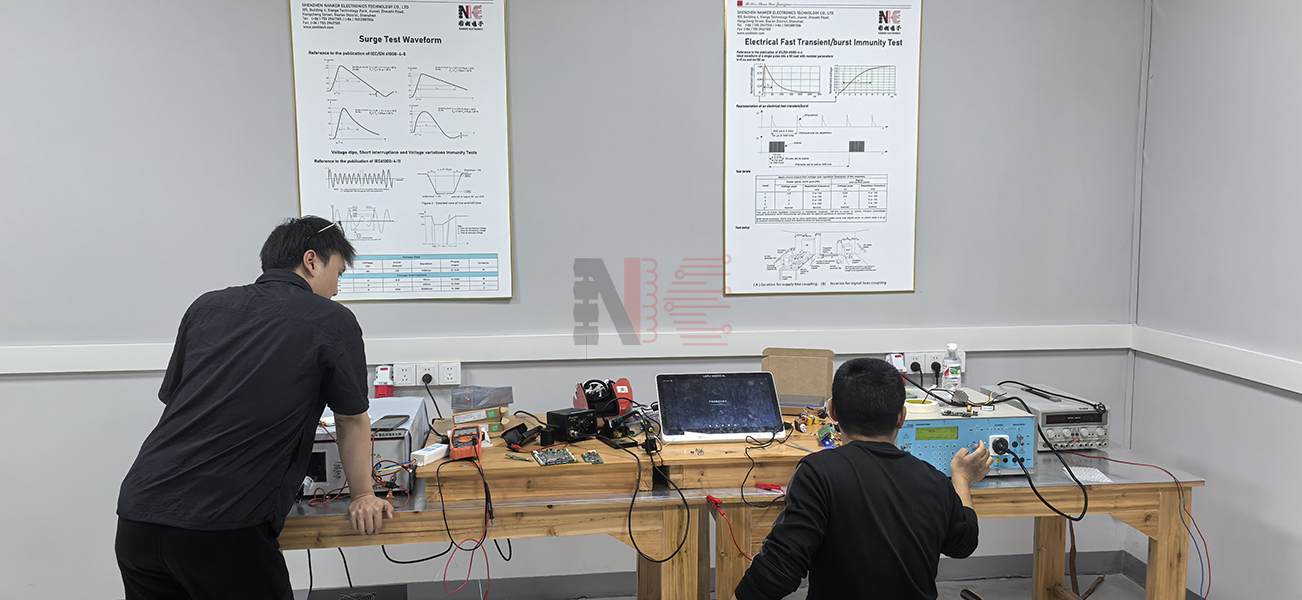

（3）IEC 61000-4系列：涵蓋靜電放電、浪涌、脈沖群等抗擾度測試。

2、認證加速技巧

（1）預兼容測試：在研發階段使用EMI接收機進行快速篩查；

（2）分階段整改：優先處理主導頻點，再解決諧波問題；

（3）文檔準備：提前編制EMC設計報告、測試數據記錄表。

五、充電樁EMC整改的未來技術趨勢

（1）新材料應用：石墨烯導電涂料提升屏蔽效能；

（2）智能化診斷：基于AI的EMI源自動識別系統；

（3）無線充電兼容：解決磁耦合共振與EMC的矛盾。

總之，充電樁EMC整改是系統性工程，需從設計源頭構建電磁防護體系。通過干擾源抑制、路徑阻斷、敏感度防護的三維策略，結合標準化測試流程，可顯著提升產品合規性。隨著新能源汽車智能化發展，EMC技術將與功能安全、網絡安全深度融合，成為充電設備核心競爭力的重要組成部分。
