01呼氣末二氧化碳

呼氣末二氧化碳（ETCO2）是指呼氣終末期呼出的混合肺泡氣體中含有的二氧化碳壓（PETCO2）或二氧化碳濃度(CETCO2），已經被認為是除體溫、脈搏、呼吸、血壓、動脈血氧飽和度以外的第六個基本生命體征。ETCO2可以反映患者的代謝、通氣和循環狀態，臨床上通過測定ETCO2以監測患者的通氣功能.
02呼氣末二氧化碳監測模塊

根據儀器的采樣方式不同，呼氣末二氧化碳監測模塊可分為主流式和旁流式。

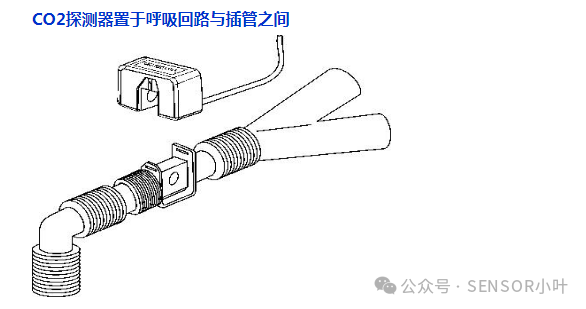

概述：使用一個形狀如同一個夾子的監測模塊，位于呼吸氣道內，放置于氣路適配器之上，對二氧化碳進行實時的測量，電腦通過計算后將轉化的電信號送入監護儀進行屏幕顯示，因?yàn)閷?shí)時測量反應速度快，所以波形無失真。

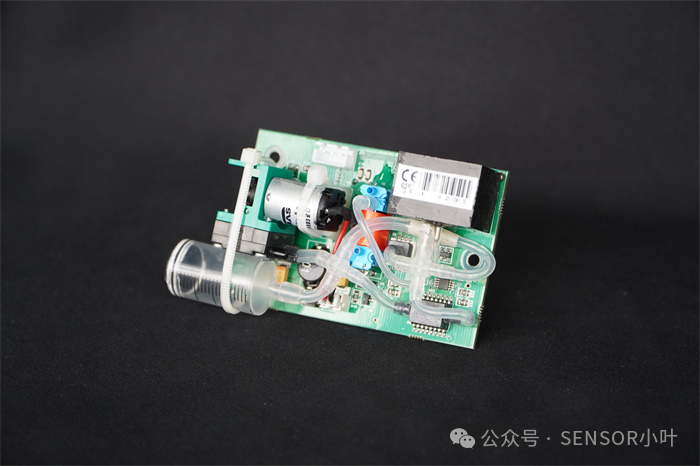

概述：在旁流式中，由鼻孔采樣管抽取二氧化碳，通過采樣管連接集水杯，旁流中氣體樣本須進行除水處理，否則會損壞監測模塊，最后進入監測模塊，此類方式監測模塊置于監護儀端，二氧化碳被送進監護儀才開始進行測量，此方式由采樣管抽取二氧化碳，所以有2~3秒的延遲，波形有失真。
03壓力傳感

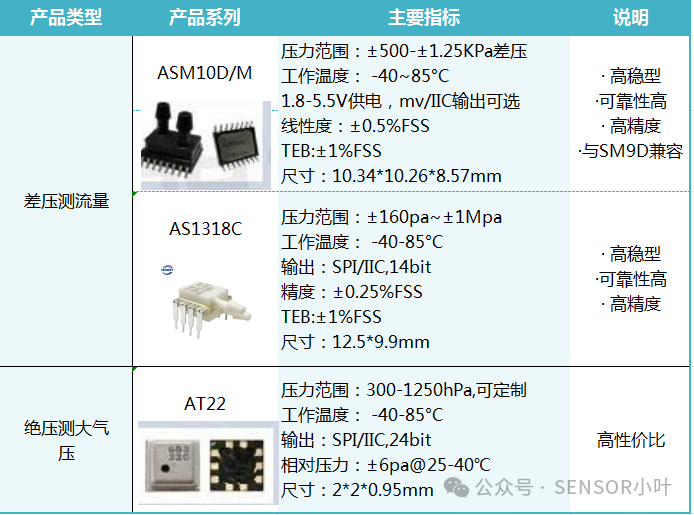

CO2濃度的計算需要壓力參數進行補償，需用用到2個壓力傳感器：1個差壓測流量進行監控，1個大氣壓檢測進行數據補償。

04CO2傳感器

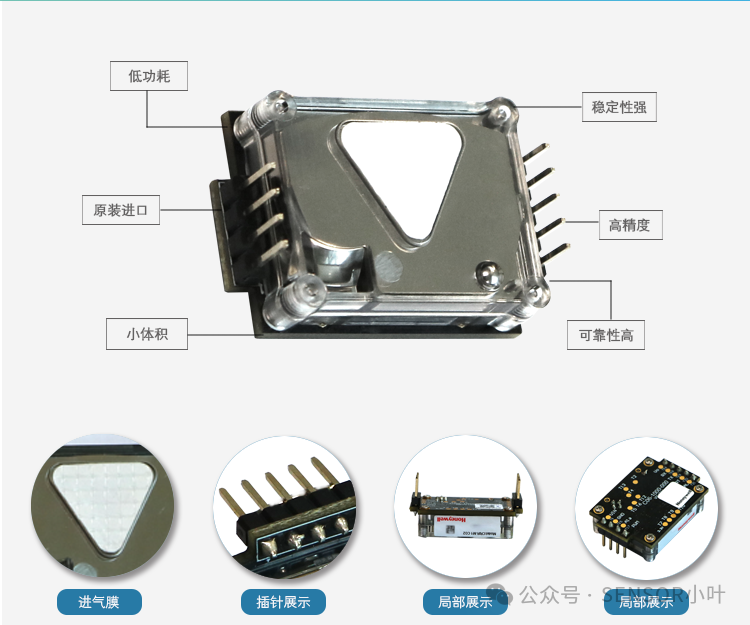

HONEYWELL 的 CRIR M1是商業二氧化碳（CO?) 傳感器是單通道非色散紅外（NDIR）傳感器。CRIR M1內有一個傳感室，一端有一個紅外源，另一端有一個裝有濾光片的探測器。輻射源發射的輻射波長包括CO的吸收帶?. 濾波器阻斷了對CO的存在不敏感的波長?, 從而提高選擇性和靈敏度。當光通過傳感室時，如果CO? 存在。然后，光源發出的光和探測器接收的光之間的差值可以轉換為CO? 濃度讀數。

CO2分子在紅外光譜4.26μm波長處有一個特征吸收峰,在此特定波長下，根據所吸收CO2光強的大小、紅外吸收光譜進行計算，即確認當前CO2的濃度,并根據波形的特征檢測來進一步計算呼吸率、吸入和呼出CO2濃度。
