單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32是WIZnet重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆W55MH32內置高性能Arm? Cortex-M3核心，其主頻最高可達216MHz；配備1024KB FLASH與96KB SRAM，滿足存儲與數據處理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY，擁有獨立的32KB以太網收發緩存，可供8個獨立硬件socket使用。如此配置，真正實現了All-in-One解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：QFN100和QFN68。

W55MH32L采用QFN100封裝版本，尺寸為12x12mm，其資源豐富，專為各種復雜工控場景設計。它擁有66個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、5個串口、2個SPI接口（其中1個帶I2S接口復用）、1個CAN、1個USB2.0以及1個SDIO接口。如此豐富的外設資源，能夠輕松應對工業控制中多樣化的連接需求，無論是與各類傳感器、執行器的通信，還是對復雜工業協議的支持，都能游刃有余，成為復雜工控領域的理想選擇。 同系列還有QFN68封裝的W55MH32Q版本，該版本體積更小，僅為8x8mm，成本低，適合集成度高的網關模組等場景，軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet還推出TOE+SSL應用，涵蓋TCP SSL、HTTP SSL以及 MQTT SSL等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于W55MH32L這顆芯片，WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片，借助一根USB C口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

若您想獲取芯片和開發板的更多詳細信息，包括產品特性、技術參數以及價格等，歡迎訪問官方網頁：http://www.w5500.com/，我們期待與您共同探索W55MH32的無限可能。

第三章 仿真器介紹

1 仿真器簡介

DAP-Link是一款基于ARM CMSIS-DAP開源協議的嵌入式開發調試工具，專為微控制器（如ARM Cortex-M系列）的編程與調試設計。其核心功能是通過USB接口連接PC與目標設備，支持在線調試（如單步執行、斷點設置）和固件燒錄，兼容Keil、IAR、PyOCD等多種開發環境，顯著提升開發效率。

作為輕量級仿真器，DAP-Link硬件通常集成SWD/JTAG接口，適配主流芯片廠商的MCU，并額外提供USB轉串口（UART）功能，便于開發者進行數據通信。其優勢在于即插即用、體積小巧且成本低廉，同時支持開源固件，允許用戶自定義功能擴展，滿足不同場景需求。

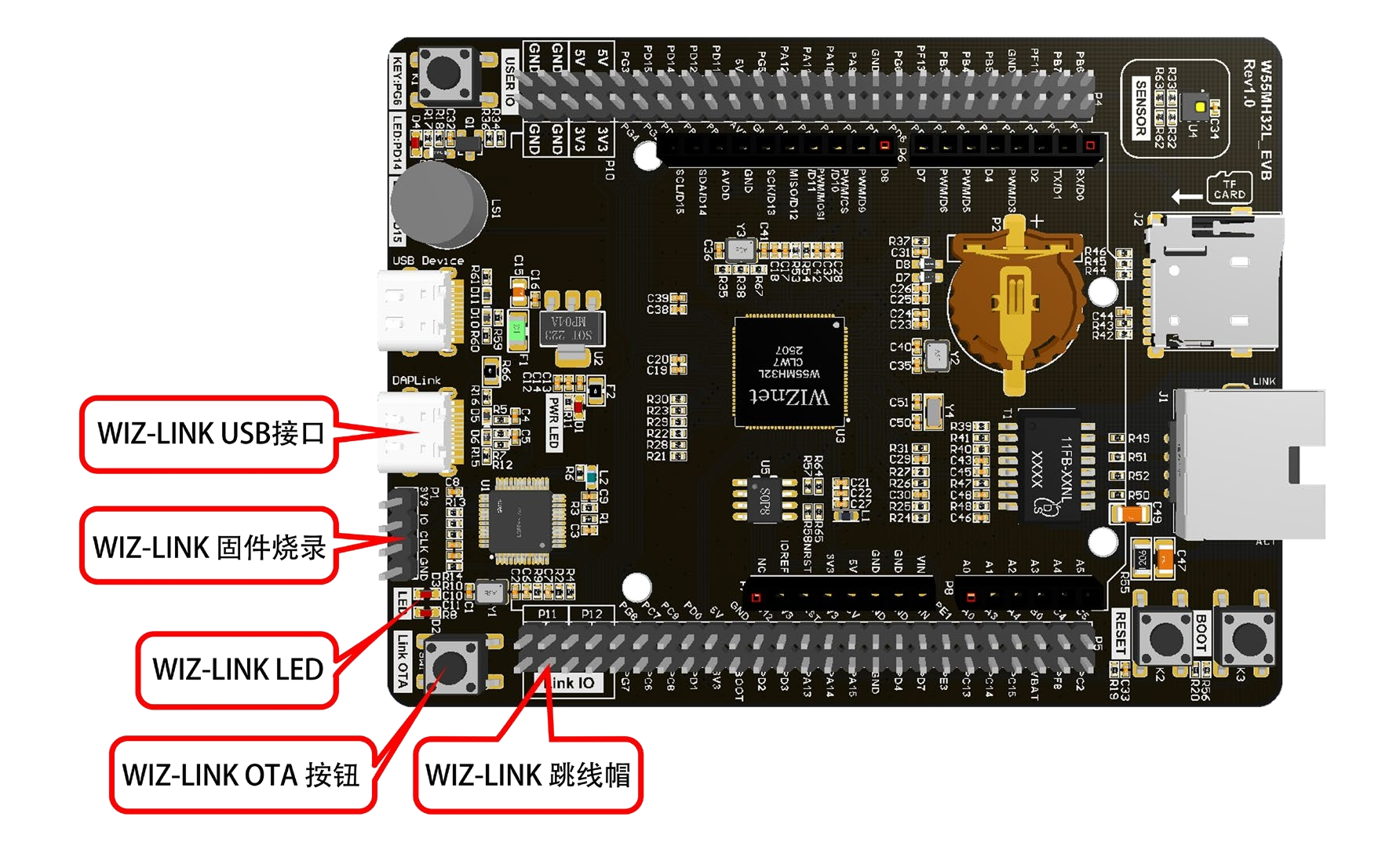

開發板集成了一個仿真器 WIZ-Link，如圖所示。WIZ-Link 遵循 ARM 公司的 CMSIS-DAP 標準，支持下載和在線仿真程序，支持在 XP/WIN7/WIN8/WIN10 這四個操作系統上免驅使用，支持KEIL 和 IAR 直接下載。

此外，WIZ-Link 還支持一個虛擬串口，內部連接至 W55MH32 的 PA9 和 PA10。下載，日志，仿真皆可通過 WIZ-Link 實現，非常方便。

2 仿真器配置

在通過 WIZ-Link 連接好開發板和電腦后，打開電腦的設備管理器，可以看到 WIZ-Link 及虛擬的串口。如下圖所示：

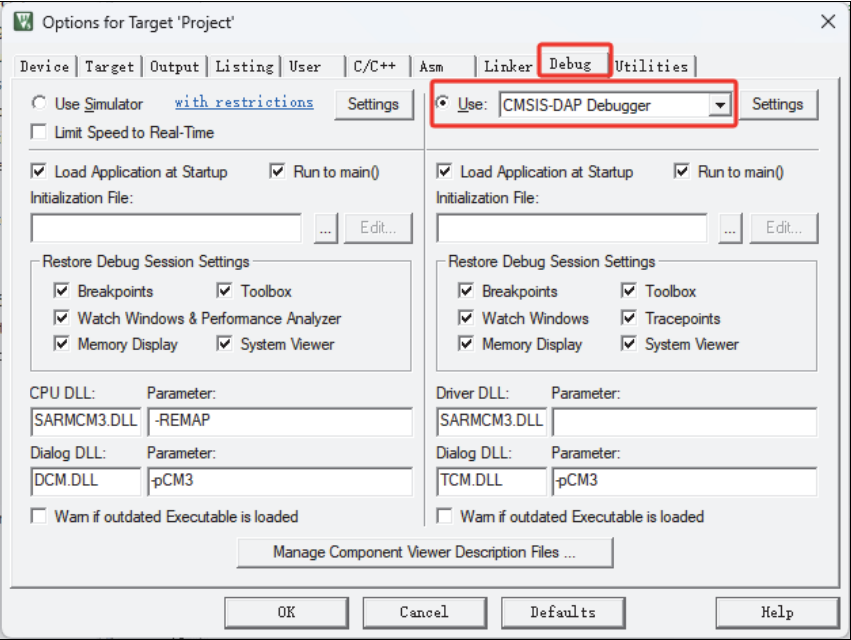

打開 KEIL，在魔術棒選項卡里面選擇 CMSIS-DAP 仿真器即可，如下圖所示：

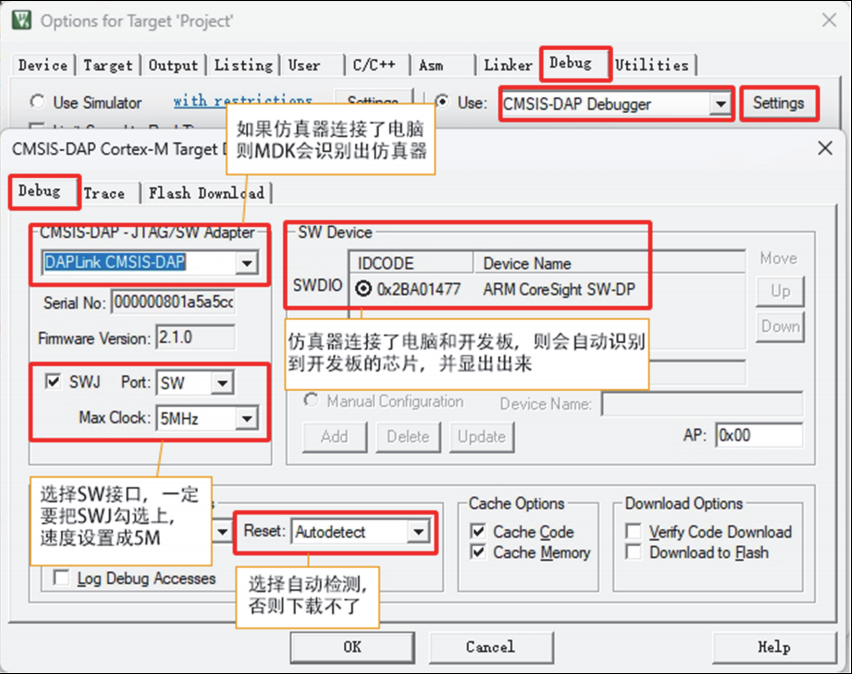

點擊 Settings 按鈕后，進入 CMSIS-DAP Debugger 配置界面。

注意：如果設備管理器識別到了 WIZ-Link，但是在 CMSIS-DAP Debugger 設置界面沒有識別到開發板，可以將 KEIL5 升級到最新版本。

3 使用其他仿真器和串口調試工具

W55MH32 支持市面上大部分仿真器，如 ST-LINKV2、JLINK、ARM Emulator 等。

注意：不支持 ST-LINKV3。

開發板上使用跳線帽連接 W55MH32 和 WIZ-Link 的串口以及調試口，如圖 16 所示，如您需要使用其他串口調試工具或仿真器，可以拔掉跳線帽以避免同時連接：

在使用 JLINK 時，在 JLINK 配置界面會出現無法識別芯片的情況，此時，需要做出如下改動：

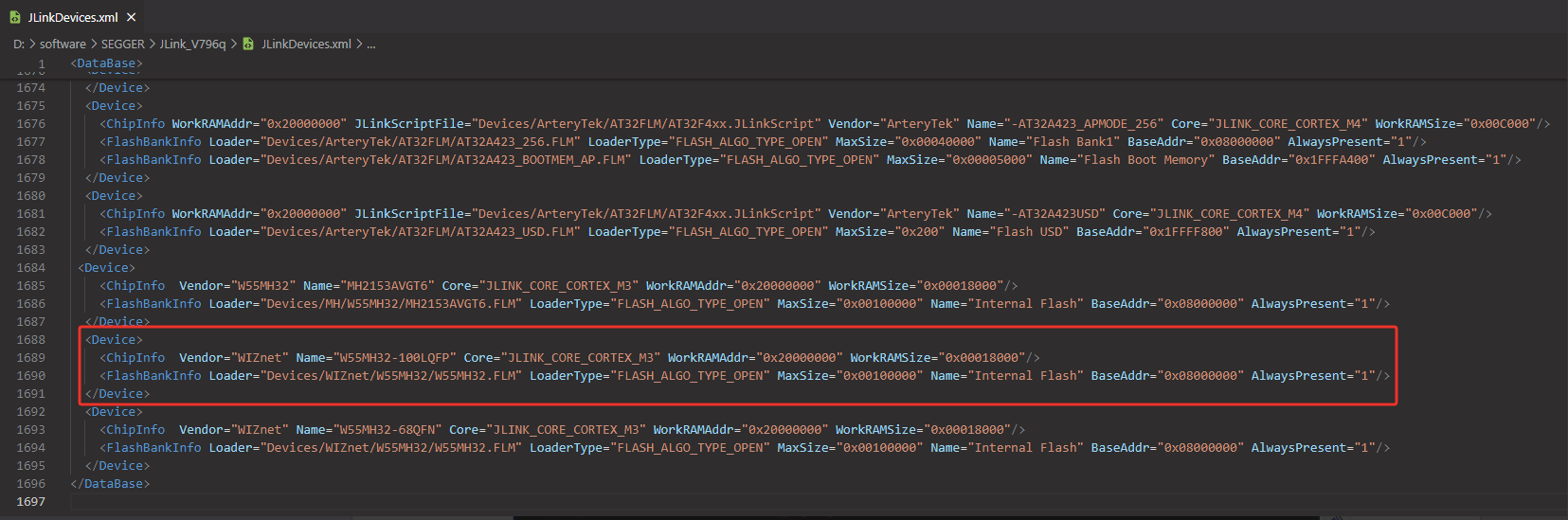

1. 修改 JLINK 安裝目錄下的 JLinkDevices.xml 文件，添加如下內容。

WorkRAMAddr="0x20000000" WorkRAMSize="0x00018000"/>

LoaderType="FLASH_ALGO_TYPE_OPEN" MaxSize="0x00100000" Name="Internal Flash"

BaseAddr="0x08000000" AlwaysPresent="1"/>

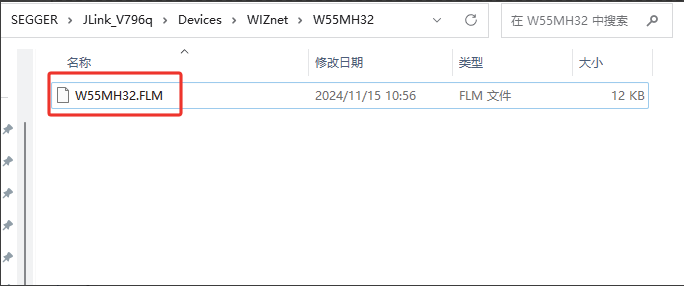

2. 在 Devices/WIZnet/W55MH32/路徑下，添加 W55MH32.FLM 文件。

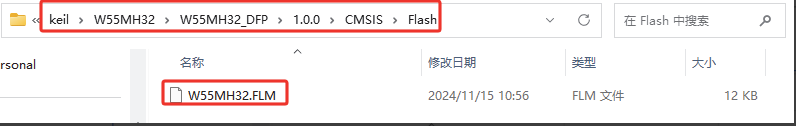

其中，W55MH32.FLM文件在keil安裝目錄下的W55MH32W55MH32_DFP1.0.0CMSISFlash路徑中，如下圖所示。

WIZnet 是一家無晶圓廠半導體公司，成立于 1998 年。產品包括互聯網處理器 iMCU?，它采用 TOE（TCP/IP 卸載引擎）技術，基于獨特的專利全硬連線 TCP/IP。iMCU? 面向各種應用中的嵌入式互聯網設備。

WIZnet 在全球擁有 70 多家分銷商，在香港、韓國、美國設有辦事處，提供技術支持和產品營銷。
