概述
MAX22191為符合IEC 61131-2標準的工業數字輸入(DI)器件，將24V工業數字輸入轉換為2.4mA(典型值)電流，用于驅動光隔離器。MAX22191的電壓門限和電流水平兼容1類和3類輸入，最大程度降低功耗。MAX22191也兼容48V輸入，需增加外部電阻。

工作電源取自輸入信號，現場側無需外部電源。250ns(最大值)快速響應時間是高速輸入的理想選擇。此外，提供CMOS兼容測試輸入，用于安全診斷。

MAX22191能夠在惡劣工業系統中可靠工作，在-60V至+60V輸入信號下正常工作。VCC供電時，集成熱關斷功能為器件提供進一步保護。

MAX22191采用小尺寸、6焊球、SOT23封裝，工作在-40°C至+125°C環境溫度范圍。
數據表：*附件：MAX22191寄生供電數字輸入技術手冊.pdf

應用

• 流源出輸入
• 獨立的隔離輸入
• 工業自動化
• 電機控制
• 過程自動化

特性

• 高度集成，提高電路設計靈活性
  • 250ns (最大值)響應時間
  • 通過現場側輸入寄生供電
  • 光隔離器源出電流輸入
  • 光隔離器吸電流輸入
  • 邏輯器件吸電流輸入
  • 測試脈沖輸入
  • 降低功耗和減少發熱
    • 限流輸入
    • 高可靠設計
      • -60V至+60V輸入電壓范圍
      • -40°C至+125°C工作溫度范圍

簡化框圖

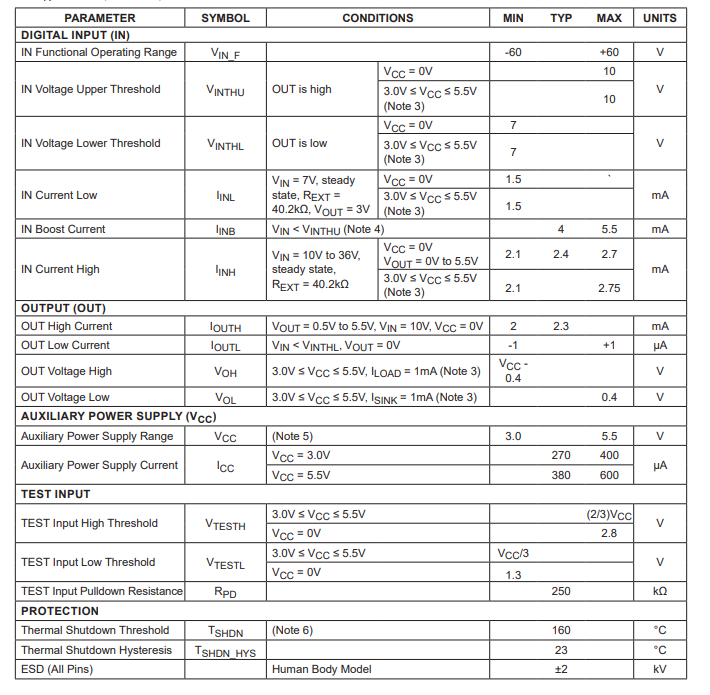

DC電氣特性

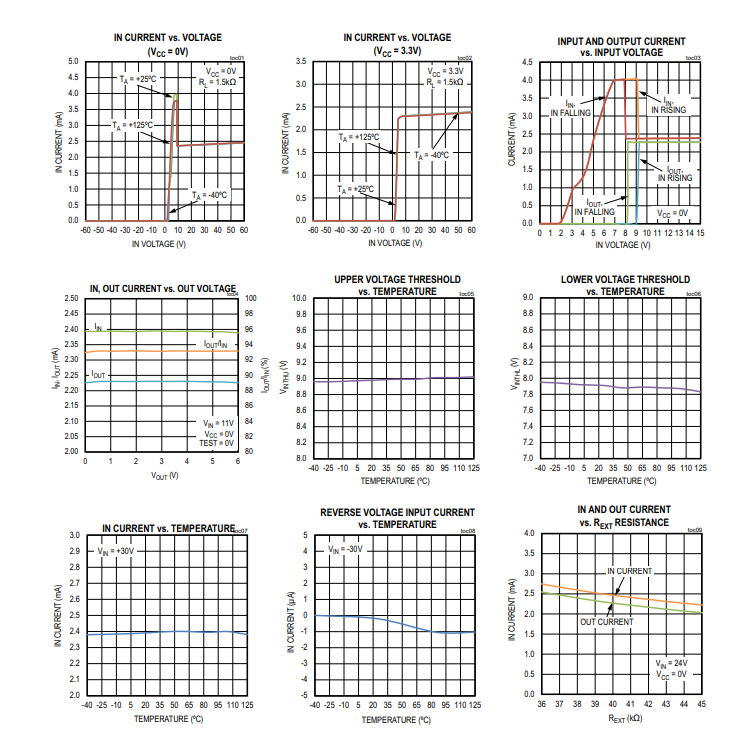

典型操作特性

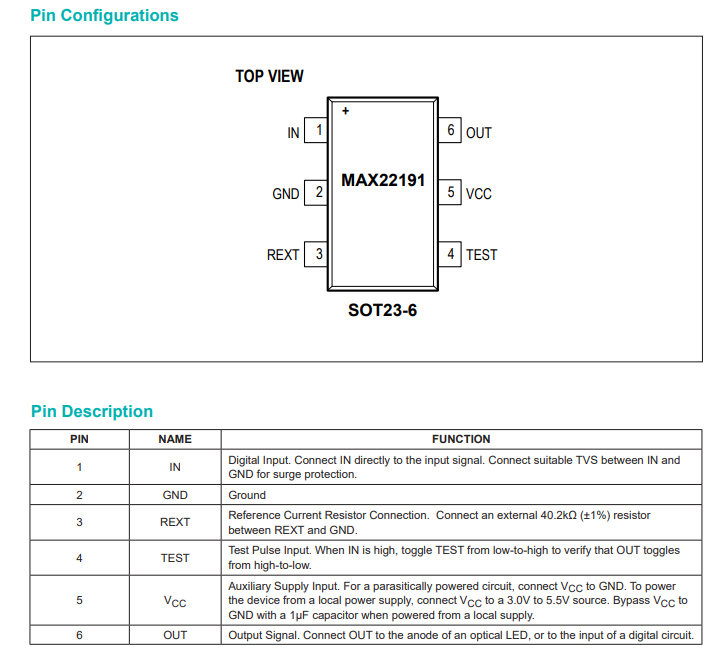

引腳配置描述

應用信息

用 VCC 引腳為 MAX22191 供電

MAX22191 可從數字輸入寄生取電，也可由外部電源供電。
要通過寄生方式為器件供電，將 VCC 連接到 GND。在此配置中，電源由 IN 引腳上的信號提供。
要通過本地電源為器件供電，將 VCC 連接到 3.0V 至 5.5V 的電源。當 VCC 通電時，輸出（OUT）從電流源變?yōu)?CMOS 輸出，并且從 IN 到 OUT 的傳播延遲減小。

連接狀態/指示 LED

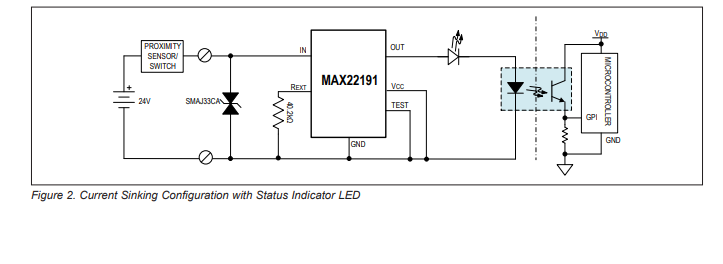

MAX22191 的輸出（OUT）能夠驅動外部狀態/指示 LED，這符合 IEC 61131 - 2 標準（器件通電時）。圖 2 是一個灌電流配置示例，輸出線路中帶有狀態/指示 LED。當輸入電壓高于電壓上限閾值（VIN > VINTHU）時，狀態 LED 亮起。當輸入電壓低于下限閾值（VIN < VINTHL）時，狀態 LED 熄滅。

布局注意事項

將 40.2kΩ（±1%）REXT 電阻盡可能靠近引腳放置。電阻與芯片之間距離過大會導致不必要的輸入電流過沖/下沖。

電磁干擾防護

MAX22191 必須具備浪涌和靜電放電防護措施。在 IN 和 GND 之間連接一個雙向 TVS，使峰值浪涌輸入電壓限制在 60V 以下。示例 TVS 器件有 SMAJ33A、SPT02 - 236、PDFN3 - 32。
