概述
MAX22193可將四路24V工業數字輸入轉換為四路CMOS邏輯兼容的并行輸出。對于所有四個通道，從輸入到輸出的傳輸延遲均小于300ns。與傳統阻性輸入相比，每路數字輸入上的限流器使功耗大大降低。這些限流器的準確性能可充分降低功耗，同時確保符合IEC 61131-2標準。借助電流設置電阻，MAX22193可配置為1型、2型或3型數字輸入。此外，MAX22193采用無需現場端供電的LED驅動器，滿足IEC 61131-2指示燈要求的同時無額外功耗。

MAX22193集成3.3V穩壓器。內部LDO支持7V至65V的現場電源V DD24 。除了滿足MAX22193的基本要求外，內部LDO輸出還可提供高達25mA的電流。該LDO可用于為數字隔離器和其他現場端電路供電?；蛘撸琈AX22193可采用外部3.0V至5.5V電源VDD3供電。

MAX22193內置一個開漏READY輸出，通過置為高電平表明MAX22193正常工作。如果VDD24現場端電源電壓過低，或檢測到電流設置電阻故障，或器件達到過溫狀態，則READY信號將設置為高阻抗。
數據表：*附件：MAX22193提供并行輸出的高速四路工業數字輸入技術手冊.pdf

應用

• 可編程邏輯控制器(PLC)
• 分布式控制系統(DCS)
• 電機控制
• 工業自動化
• 流程自動化

特性

• 高速工業數字輸入
  • 最大傳輸延遲為300ns
  • 最大通道間偏斜為40ns
  • 提供用于同步信號傳輸的并行輸出
• 高集成度有助于縮減BOM和空間
  • 直接通過現場電源（7V至65V）供電
  • 兼容3.3V或5V邏輯
  • 采用4mm x 4mm、20-TQFN封裝
• 功耗和散熱雙低
  • 采用3.3V電源時的靜態電流為1.2mA（最大值）
  • 準確的輸入限流器
  • 無能耗現場側LED驅動器
• 提供內置診斷功能，具有容錯能力
  • 集成現場端電源監控器
  • 集成過溫監視器
  • 電流設置電阻監控器
• 可配置能力支持廣泛的應用
  • 可配置IEC 61131-2 1型、2型、3型輸入
  • 輸入限電范圍為1.18mA至7.01mA
• 采用面向工業環境的穩健設計
  • 具有±2kV浪涌耐受能力，使用470Ω電阻（最小值）
  • ±8kV接觸放電ESD和±15kV氣隙放電ESD，使用470Ω電阻（最小值）
  • 環境工作溫度范圍：-40°C至+125°C

簡化應用程序圖

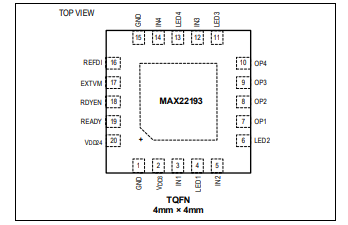

引腳配置描述

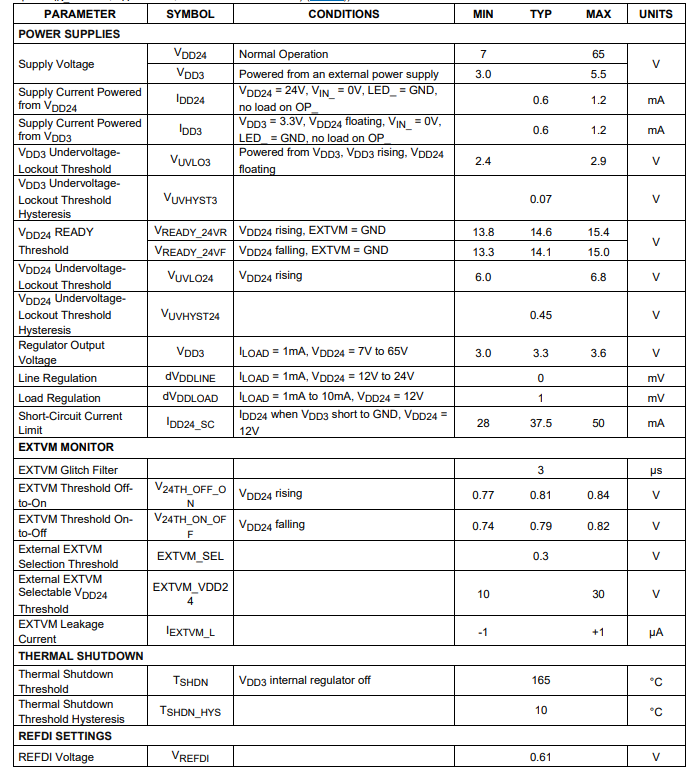

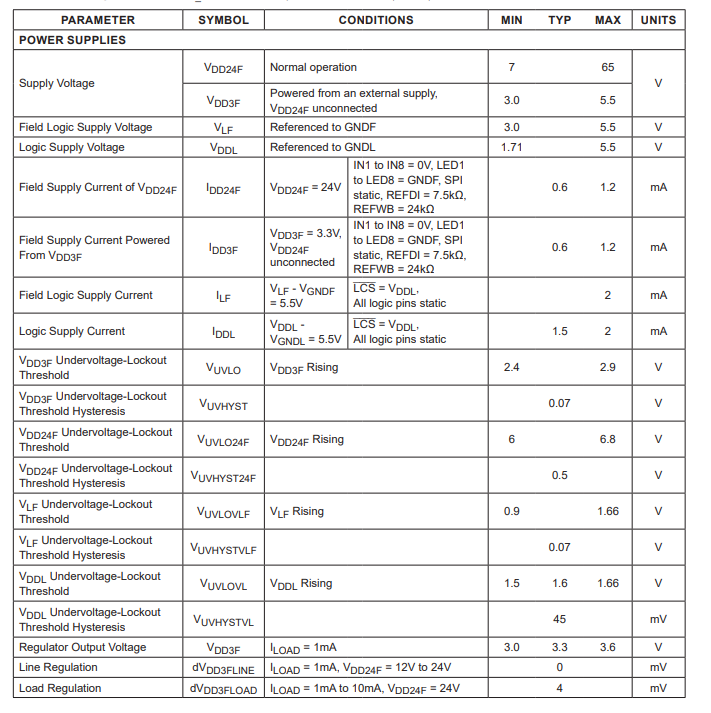

電特性

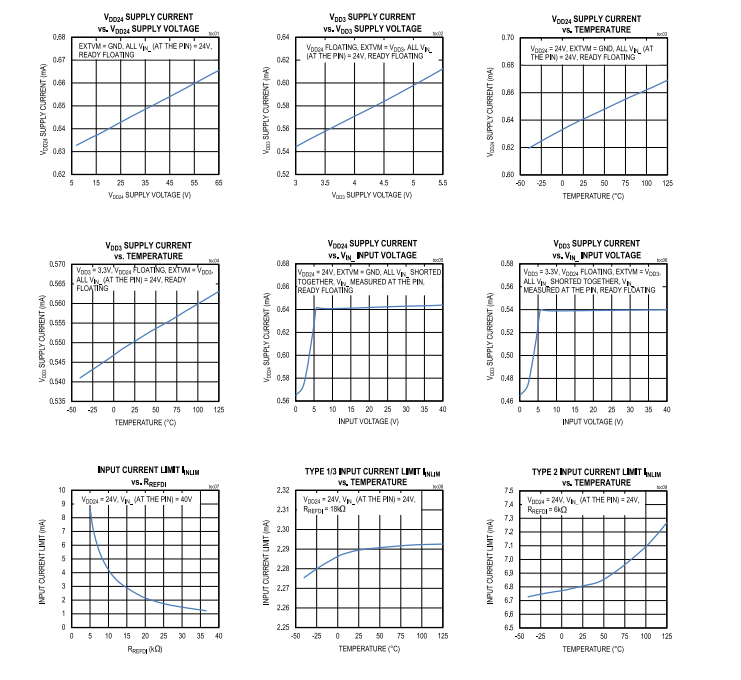

典型操作特性
