傳統的激光測距傳感器在面對復雜表面（如深孔、凹凸面）時，容易出現測量偏差。例如在深孔檢測中，由于工件孔徑較小且空間有限，激光束難以直接進入孔內進行有效測量，并且深孔內壁的反射光線難以被有效接收，導致測量誤差增大。

光子精密CD-5000系列光譜共焦位移傳感器采用同軸測量原理，克服了傳統激光三角測量傳感器的角度限制，顯著減少了測量盲區。同時擁有多種優勢，能夠更精確地測量深孔、盲孔等復雜結構。

應用案例：孔深檢測

01 檢測難點

? 孔徑小，直徑僅3mm

? 孔內光線反射率低，容易丟失數據

? 檢測精度要求較高

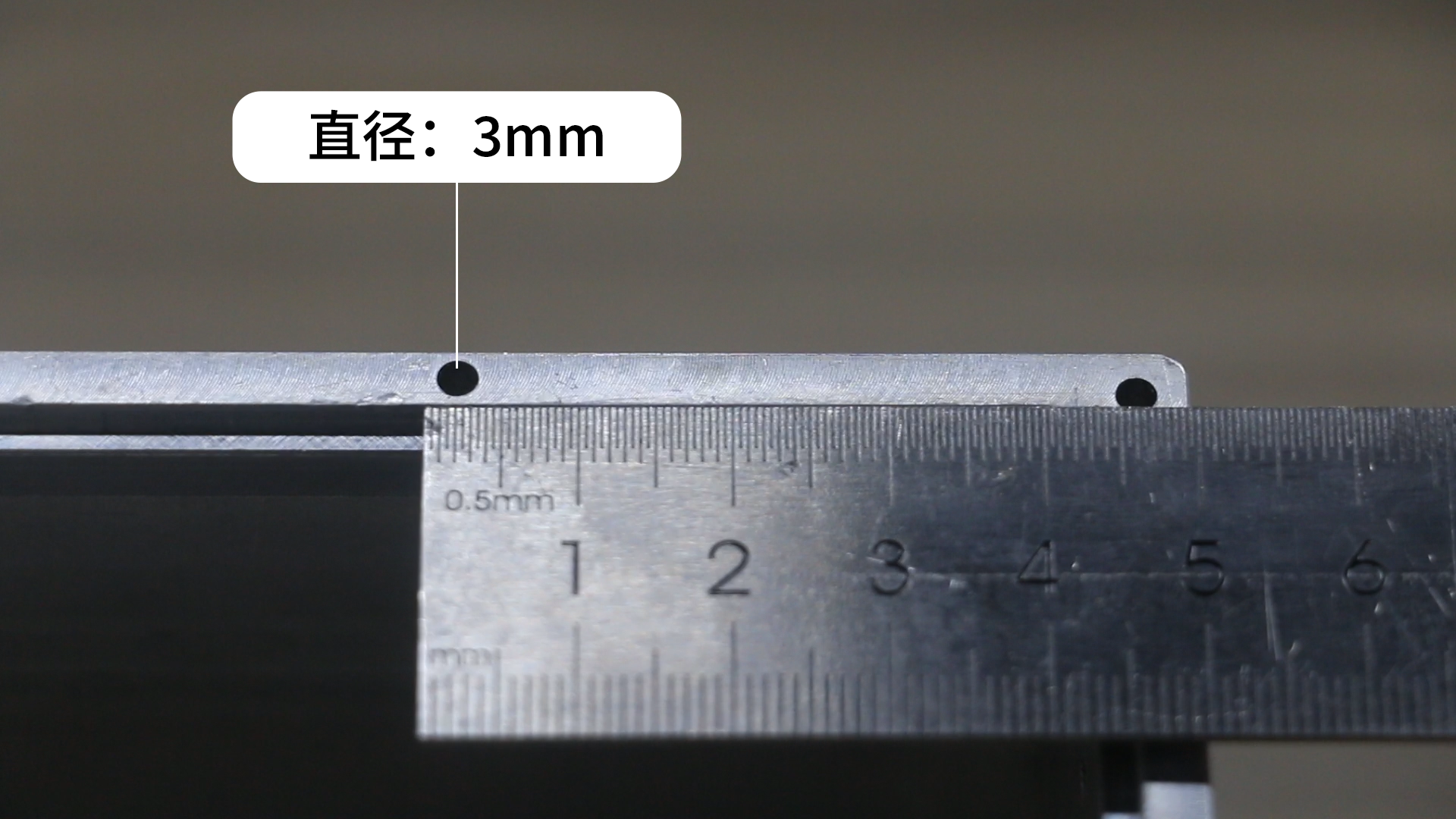

工件實拍圖

02 檢測方案

用CD-H070對工件進行孔深檢測，取兩個點動態測量高度并記錄重復性。

03 方案優勢

1.小尺寸光斑，輕松檢測狹小空間

CD-5000系列采用先進光學系統設計，可以實現更小的光斑尺寸，最小可達

Φ6μm

。此外，其光束路徑緊湊，能夠深入狹窄的孔洞內部進行精確測量。適用于鉆孔、內壁面、窄間隙等復雜結構或是微米級的表面起伏變化，如金屬片凹槽、精密部件輪廓等測量場景。

2. 超高光強 無懼低反射深孔

CH-5000系列擁有強能白色光源，能夠在不同深度和角度下提供足夠的光強度，即使在光線反射率較低的孔內環境中，也能保證足夠的光信號進入傳感器，從而避免數據丟失，精確測量孔深。

且內置感光算法，一步增強了對微弱信號的捕捉能力，精確計算出物體表面的位置變化，確保了測量的穩定性和準確性。

3. 高精度測量 數據精準可靠

CH-5000系列分辨率（軸向）達0.25μm，能夠提供微米級測量精度。并提供優異的線性度和高精度測量能力，為小孔深度測量提供了可靠的數據支持。

04 測試結果

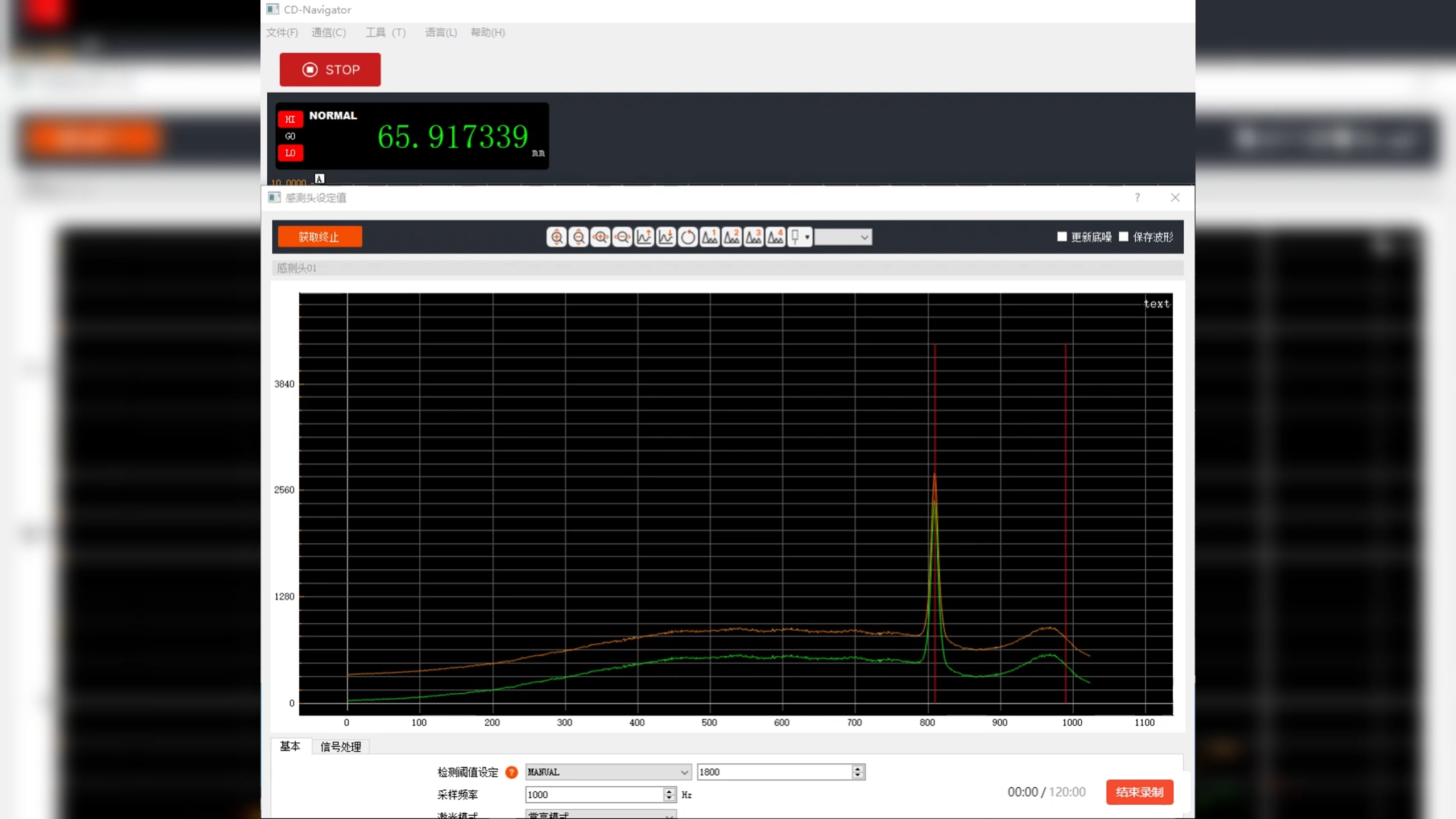

工件靜態放置，CD-H070動態掃描測量樣品10次，高度差（深度）最大極差為0.018mm。

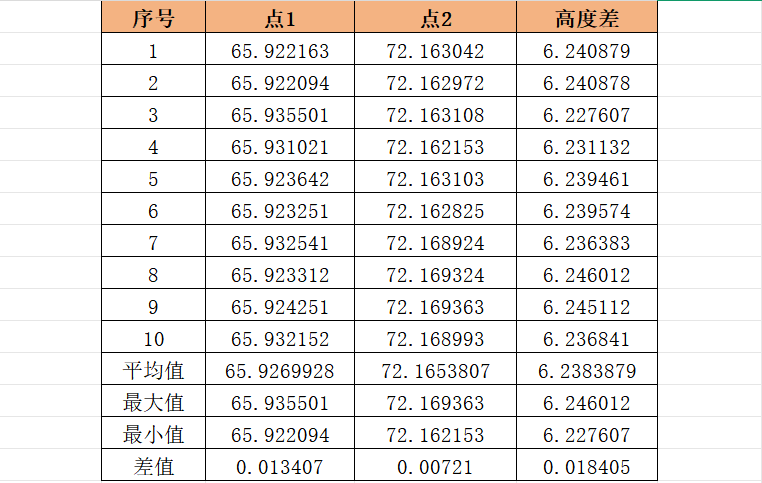

檢測數據
