以下作品由安信可社區用戶

iiv制作

在這個充滿科技感的時代，自己動手DIY一件獨一無二的數碼小物件，不僅是一種樂趣，更是一種成就感的體現，筆者接觸安信可Ai-M61系列模組斷斷續續有一年了，一直想做點什么東西出來，前不久看到別人做的桌面日歷挺不錯，手里剛好也有幾個墨水屏，所以就打算也做一個，從畫PCB到焊接，再到寫代碼、建3D模型，最后呈現實物，一步一個腳印完成一個比較完整的項目。

實物展示

正面

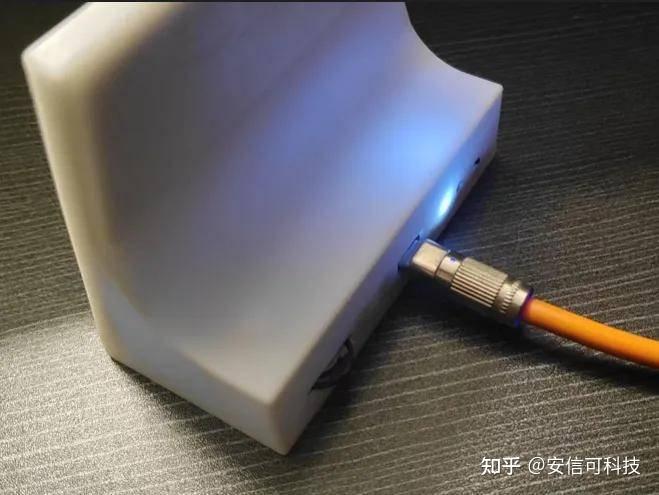

背面

01、創意萌芽：為什么是墨水屏桌面日歷？

在快節奏的生活中，我們常常被各種電子設備的屏幕所包圍，眼睛也時常感到疲憊，而墨水屏就比較護眼(瞎扯 )，于是筆者準備制作一個可以放在桌面上的墨水屏日歷，不僅能查看日期天氣等信息、能提醒重要事項(目前還提醒不了，希望有大佬來實現)，還能為桌面增添一份簡約的科技美感,于是決定用安信可的Ai-M61模組來制作一個這樣的墨水屏桌面日歷。

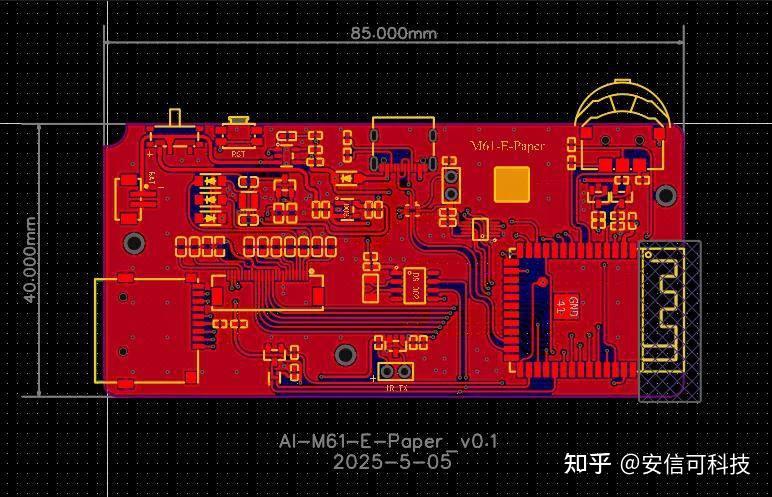

02、畫PCB：構建電路的藍圖

pcb已在立創開源：工程 - 立創開源硬件平臺https://oshwhub.com/iiiv/ai-m61-e-paper

（一）軟件工具

筆者使用立創eda專業版繪制本次pcb，立創eda是一款功能強大且操作相對簡單的PCB設計軟件，最主要是可以免費打樣！

（二）項目參數

●采用安信可的Ai-M61模組作為主控來控制墨水屏刷新以及讀取傳感器信息

●sht40溫濕度傳感器獲取當前溫濕度信息

●ds1302提供時間信息(發現有點多余)

●使用GN4054為鋰電池充電，通過讀取1腳電平獲取充電狀態

●板載一個tf卡槽(實際好像也沒什么用，目前是這樣的)

●具有電池電壓檢測功能，低電量提示

●預留了一個紅外發射，但是音頻部分砍掉了所以也沒啥大用

●使用ch340xusb轉串口，支持自動燒錄，無需復位冷啟動

●板載了rs2227實現了usb和uart的切換，方便使用usb功能(目前沒用到，大家可以自行研究)

●一個撥輪開關按下去是boot，其余2個方向撥動功能可以自己定義，目前代碼中往右邊撥動是io喚醒mcu進行刷新屏幕

●一個復位按鍵，按下之后mcu復位

●一個滑動開關，關閉之后3v3斷電，rtc不會

嘉立創二維碼客編絲印專用(5mm x 5mm) (二維碼自動識別)

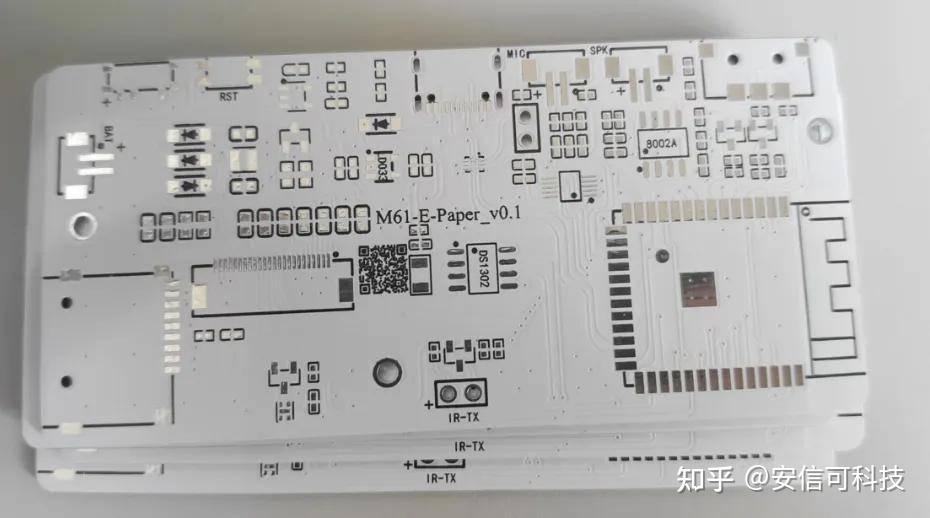

（三）打板

最后將設計好的PCB導出為Gerber文件，在嘉立創下單就可以啦！

03、焊接PCB

（一）準備物料

M61模組、ch340、sht40、電阻、電容、電感等等。

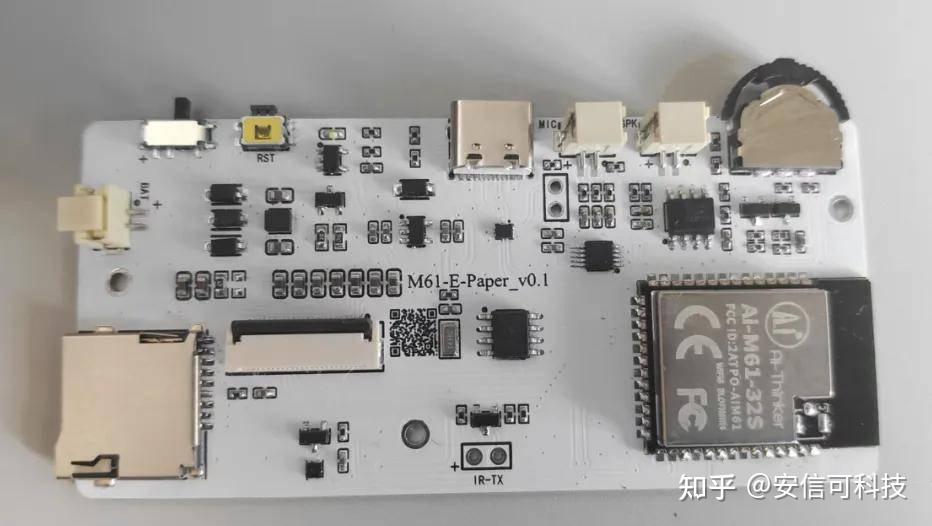

（二）開始焊接

墨水屏升壓電路高壓電容耐壓至少要在25V以上，建議采用50V耐壓標準增加裕量。

采用0402封裝，不過距離不是很近，fpc座子注意不要連錫，焊接完畢之后確認沒短路再上電。

04、寫代碼：賦予小日歷靈魂

（一）開發環境搭建

使用安信可倉庫的博流sdk進行開發，后續可能會使用博流git倉庫的sdk，因?yàn)樽罱黵elease了一個新的，修了好多bug，也添加了很多demo。

（二）代碼邏輯

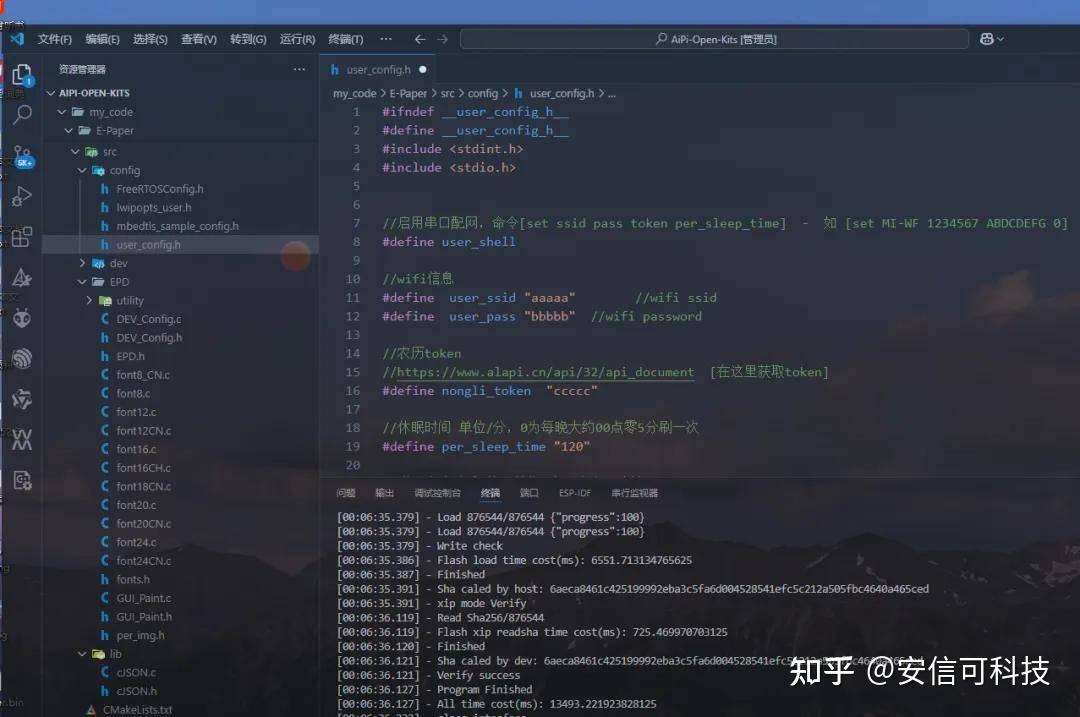

在工程的user_config.h中可以通過宏定義配置wifi信息，筆者都添加了注釋，代碼太多就不貼出來了，附件中有固件和源碼，固件燒錄進去可以直接使用串口配置參數。

墨水屏驅動移植自微雪的，保留了2個型號4.2寸屏幕的驅動代碼，其余一些簡單的內容可以自己寫，不規范，能用就行。

目前沒有其它方式配網(后續可能會加小程序配網和刷圖)，不過可以通過串口進行參數設置：

波特率：2M(2000000)

命令：[set ssid pass token per_sleep_time] - 如 [set MI-WF 1234567 ABDCDEFG 0]

參數1：wifi賬戶

參數2：wifi密碼

參數3：獲取農歷要用，需要申請點我

參數4：刷新的間隔時間，單位分，比如120，2個小時刷一次，如果傳入0就每天12點刷新一次，內部時鐘可能不準，非常不準，可能凌晨1點才刷，還沒有實測，后面有可能打算換個rtc芯片使用中斷喚醒mcu，這樣比較準。

因?yàn)椴捎玫氖敲赓M(fèi)的天氣接口，通過網絡所在地獲取對應城市的天氣，可能天氣信息不是那么準確。

由于沒有使用完整的字庫，所以節假日只有法定的，平時周一到周五顯示工作日，周末顯示周末，法定節假日會顯示出來。

如果電池沒電了，左上角的電池臉就會變不高興，同時會文字提示請充電，插入usb充電之后就會顯示充電狀態。

目前睡眠功耗不太理想，如果使用500ma的鋰電池可能最多待機10-15天(理想狀態，如果網絡連接不上或者天氣信息獲取失敗他會10分鐘重試一次，可以在代碼中自行修改)，當然建議使用容量稍大一些的電池。

05、3D模型：給它搞一個丑丑的外殼

（一）設計思路

為了讓墨水屏日歷更加美觀(更加符合本次diy活動要求 ，最后為它設計一個外殼，這里使用fusion360來建模，由于筆者沒有玩過3D打印機，建模也是小白。

為了符合嘉立創3d免費打印 ，殼體采用了一體打印，到手后需要用小刀分開，因?yàn)榕鲁鲥e(cuò)(免費打印機會來之不易)所以縫隙留的比較大。

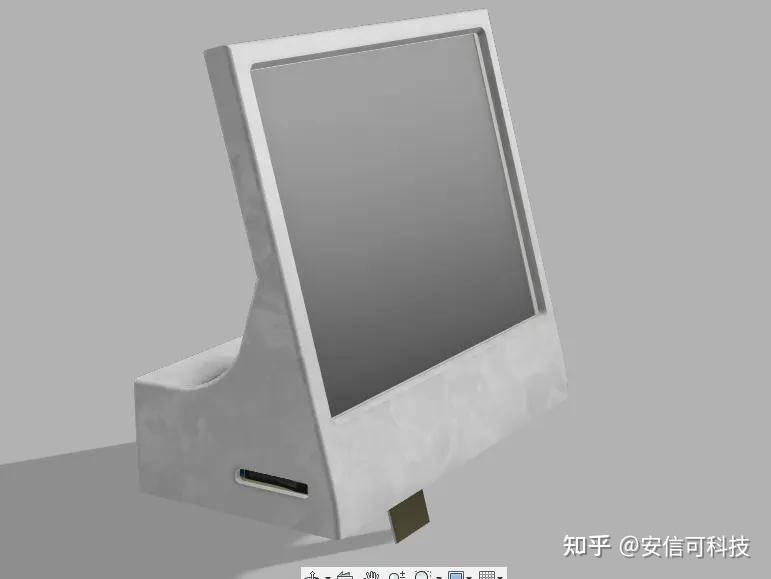

（二）建模過程

首從立創eda導出pcb模型，導入到建模軟件中，新建成零部件，方便后期作參考，這里可以順手把屏幕也建個模。

（三）下單打印

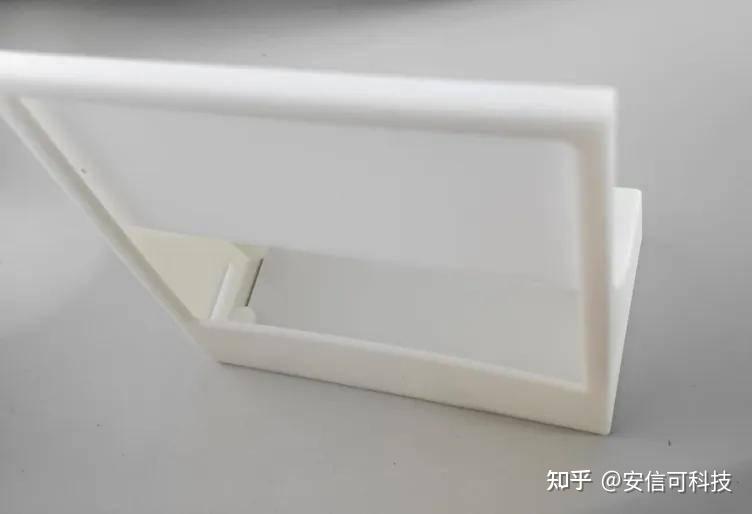

將設計好的3D模型導出為STL文件，然后下單嘉立創3D打印(有3D打印機可以直接切片打印 )，實測嘉立創是可以免費打的，到手后把支撐的地方用砂紙打磨一下讓其更加光滑。

（四）組裝

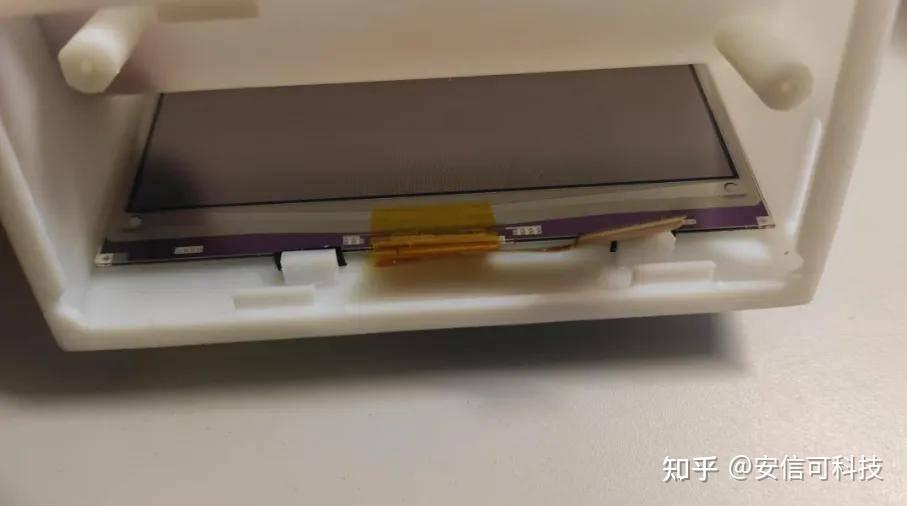

屏幕通過底部2個槽的位置塞進去，注意如果手槽不夠大就用砂紙打磨一下，一定要確認能塞進去，塞進去了就不要?jiǎng)恿耍仍谕饷嬲{(diào)試好再塞，不然可能會損壞屏幕。

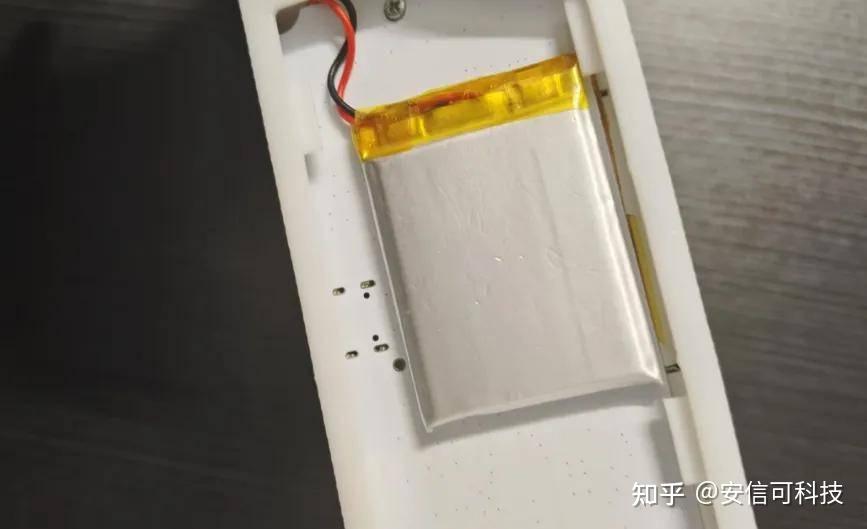

pcb也是塞進去的，使用m2螺絲固定一頭，后蓋使用另外一個螺絲固定上。

因?yàn)楸救藳](méi)有3d打印機(窮)，所以平時很少用建模軟件，可能外殼比較丑陋，大家有興趣可以自己重新設計外殼。

完結撒花

經過半個月的努力，筆者使用M制作的墨水屏日歷終于完成了，希望這次分享能給大家?guī)?lái)一些靈感，讓我們一起在DIY的路上發光發熱！
