LMV84x 器件是低電壓和低功耗運算放大器，在 2.7V 至 12V 電源電壓范圍內工作，具有軌至軌輸入和輸出功能。其低失調電壓、低電源電流和 CMOS 輸入特性使得它們非常適合高阻抗傳感器接口和電池供電的 應用。

數據手冊：*附件：LMV844 四通道 CMOS 輸入、RRIO、寬電源電壓范圍運算放大器技術手冊.pdf

單 LMV841 采用節省空間的 5 引腳 SC70 封裝，雙 LMV842 采用 8 引腳 VSSOP 和 8 引腳 SOIC 封裝，而四 LMV844 采用 14 引腳 TSSOP 和 14 引腳 SOIC 封裝。這些小型封裝是空間受限型 PCB 和便攜式電子產品的理想解決方案。

特性
1? 除非另有說明，否則
TA = 25°C 時的典型值為 V

• = 5V。
  ? 小型 5 引腳 SC70 封裝 (2.00mm × 1.25mm ×
  0.95mm)
  ? 寬電源電壓范圍：2.7V 至 12V
  ? 可在 3.3V、5V 和 ±5V 額定電壓下工作
  ? 低電源電流：每通道 1mA
  ? 單位增益帶寬：4.5MHz
  ? 開環增益：133dB
  ? 輸入失調電壓：最大值為 500μV
  ? 輸入偏置電流：0.3pA
  ? CMRR 為 112dB，PSSR 為 108dB
  ? 輸入電壓噪聲：20nV/√Hz
  ? 溫度范圍：?40°C 至 125°C
  ? 軌至軌輸入和輸出 (RRIO)

引腳功能和配置

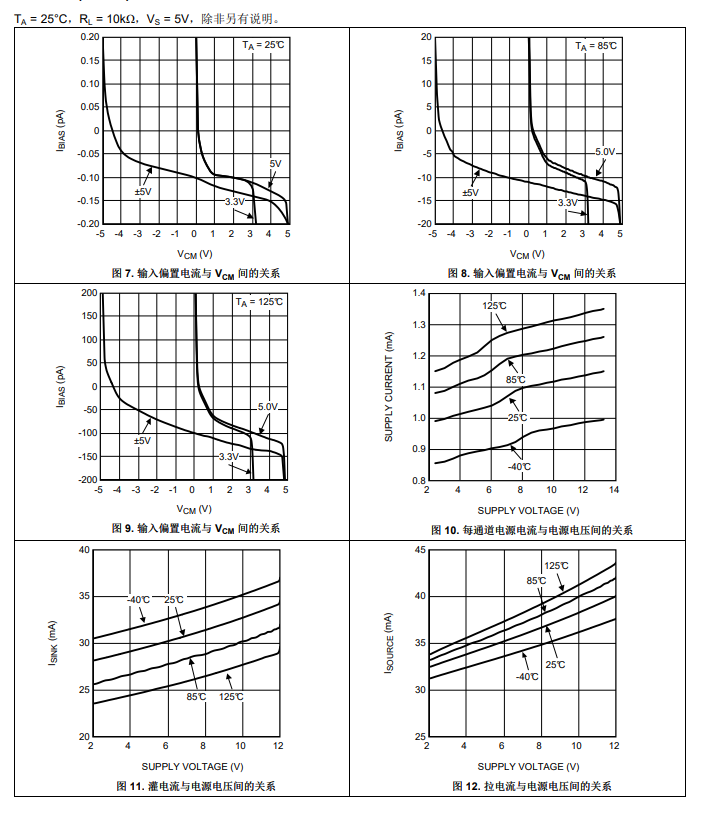

典型特性

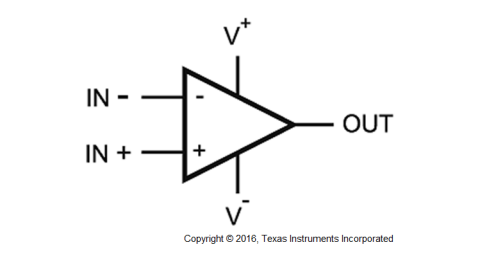

功能方框圖

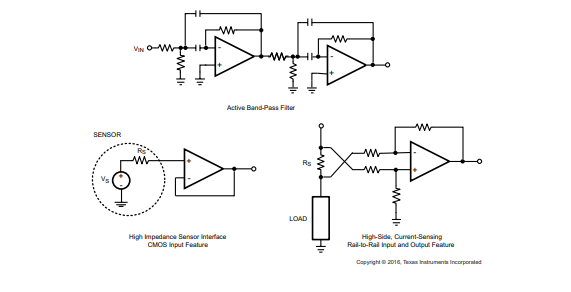

典型應用

噪聲性能
LMV84x 器件具有良好的噪聲規格，經常用于低噪聲 應用。因此，確定總電路的噪聲非常重要。除了運算放大器的
輸入?yún)⒖荚肼曋猓答?a target="_blank">電阻器也可能對總噪聲有重要貢獻。
對于具有電壓輸出配置的 應用 而言，一般情況下保持電阻值較低是有益的。在這些配置中，高電阻值意味著高噪
聲水平。但是，使用低電阻值會增加應用程序的功耗。這種情況對于便攜式 應用來說不一定能接受，所以在噪聲水
平和功耗之間有一個折衷。

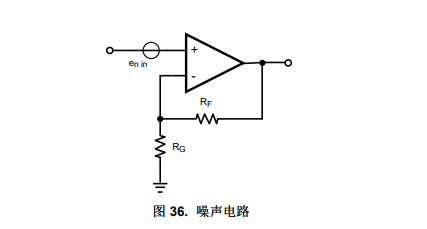

除了信號源的噪聲貢獻之外，在計算運算放大器電路的噪聲性能時還需要考慮三種噪聲：
? 運算放大器的輸入?yún)⒖茧妷涸肼?br /> ? 運算放大器的輸入?yún)⒖茧娏髟肼?br /> ? 反饋網絡中的電阻器的噪聲源（配置運算放大器）
為了計算運算放大器輸出端的噪聲電壓，第一步要確定總的等效噪聲源。這就要求將所有噪聲源轉換到同一參考節
點。這個節點的一個方便選擇便是運算放大器電路的輸入端。下一步是將所有噪聲源加起來。最后一步是將總等效
輸入電壓噪聲與運算放大器配置的增益相乘。
如果運算放大器的輸入?yún)⒖茧妷涸肼曇阎糜谳斎攵耍瑒t用戶可以使用輸入?yún)⒖茧妷涸肼暥鵁o(wú)需進一步傳輸。輸入?yún)?br /> 考電流噪聲需要轉換為輸入?yún)⒖茧妷涸肼暋Ｖ灰刃щ娮璨皇谴蟮貌磺袑?shí)際，電流噪聲就會很小，幾乎可以忽略不
計，所以用戶可以忽略這些示例中的電流噪聲。這樣一來，用戶只需考慮電阻器的噪聲源，即熱噪聲電壓。在以下
示例中可以看到電阻器對總噪聲的影響，其中一個示例具有較高的電阻值，另一個具有較低的電阻值。兩個示例都
描述了一個運算放大器配置，其增益為 101，為電路提供 44.5kHz 的帶寬。兩種情況下的運算放大器噪聲是相同
的，即輸入?yún)⒖荚肼曤妷簽?20nV/ ，而輸入噪聲電流很小，可忽略不計。

應用
? 高阻抗傳感器接口
? 電池供電儀表
? 高增益和儀表放大器
? DAC 緩沖器和有源濾波器
