如何檢測光模塊的發射光功率和接收靈敏度

h1654156047.8838 ? 來源:h1654156047.8838 ? 作者:h1654156047.8838 ? 2025-05-21 17:17 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

光模塊波長和傳輸距離是光模塊的重要參數,不同波長的光模塊傳輸距離也不同,那么常用的波長有哪些,波長和傳輸距離如何搭配?今天我們就來細說一下。


光模塊波長指的是光信號傳輸時所使用的光波段,它的單位是納米(nm)。常見的波長有850nm、1310nm、1550nm。這三種光波形較長,衰減小,比較適合光纖傳輸。光模塊的傳輸距離可分為短距、中距和長距三種,一般認為2km及以下的傳輸距離為短距,10~40km之間的傳輸距離為中距,60km以上的傳輸距離為長距。


多模模塊使用850nm或者1310nm(多模1310nm衰減量大約為0.35dB/km,只能作為千兆及以下速率使用),多用于短距離傳輸;多模模塊使用850nm波長傳輸距離為550米,使用1310nm波長傳輸距離為2KM;

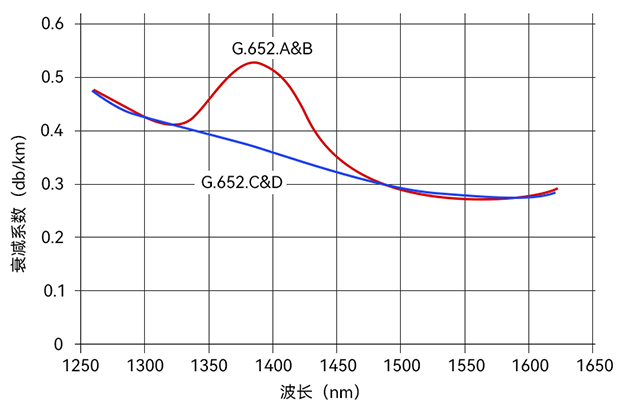

單模模塊使用1310nm或1550nm波長用于中長距離傳輸;單模模塊使用1310nm波長,最遠傳輸距離可到60KM(與鏈路衰減相關,衰減越大可能傳輸會更短),155M、1.25G、10G、40G、100G、200G等速率越大傳輸距離越短。1550nm單模雙纖波長傳輸距離理論上來說可到160KM(僅限1.25G以下),因為1550nm的衰減量大約為0.19dB/km,因此也會比1310nm傳輸更遠。

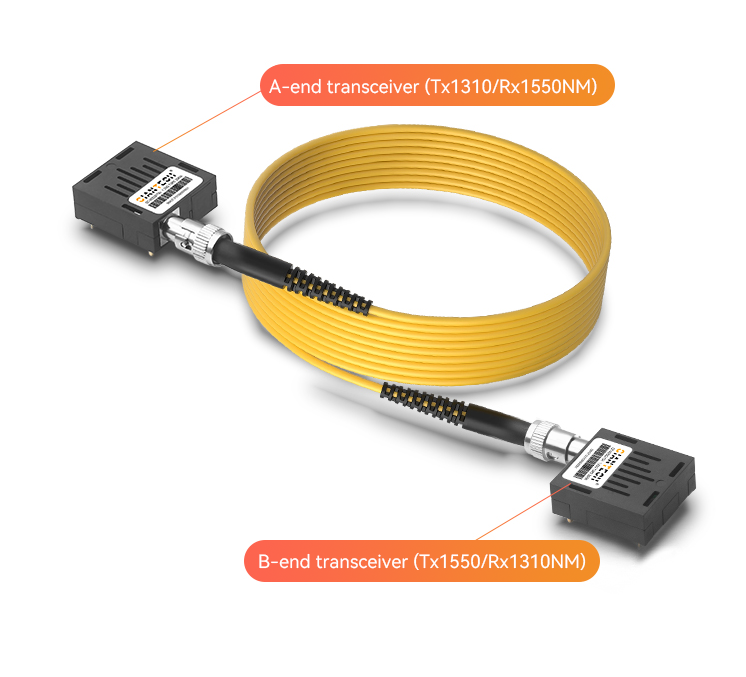

單模單纖光模塊要實現收發雙向信號同時傳輸,需要收發雙向使用不同波長,常規光模塊有兩個端口,一個發射口和一個接收口,而單纖(BIDI)只通過一個端口實現收發一體,因為單纖雙向模塊采購的是波分復用的技術。比如:本端發射1310nm光信號,同時接收1550nm的信號,而對端使用的波長正好與本端口相反即可。簡單點說: 本端口(A端)Tx1310/Rx1550nm; 對端口(B端)Tx1550/Rx1310nm;


光模塊在實際傳輸中傳輸距離會受到限制,主要是因為光信號在光纖中傳輸時會有一定的損耗和色散。損耗是光在光纖中傳輸時,由于介質的吸收散射以及泄漏導致的光能量損失,這部分能量隨著傳輸距離的增加以一定的比率耗散。


深圳光特通信是一家專注于生產全系列光模塊的廠家,擁有獨立的研發團隊以及完善的生產體系,可以為客戶提供OEM/ODM服務,極力滿足客戶的需求。聯系電話13342964795

審核編輯 黃宇
