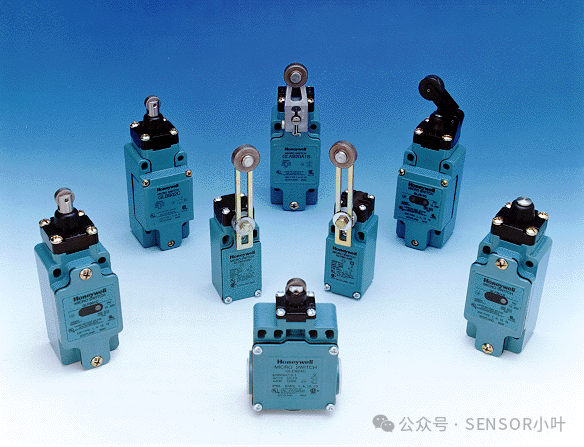

禁止將限位開關作為物理限位，否則會出現機械損傷或不正確的操作。確保機械促動器不會受到強烈的機械沖擊。不要突然釋放促動器，逐漸地促動和釋放促動器能夠使施加在開關機械結構上的壓力處于最小值。這樣做另外一個好處是可延長開關壽命。下面的圖形說明了怎樣促動限位開關至最佳性能。

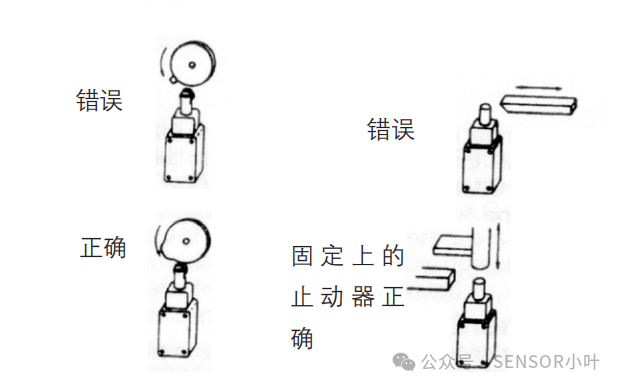

對于有推桿促動器的限位開關，啟動力方向應與推桿軸線盡可能在一條線上。

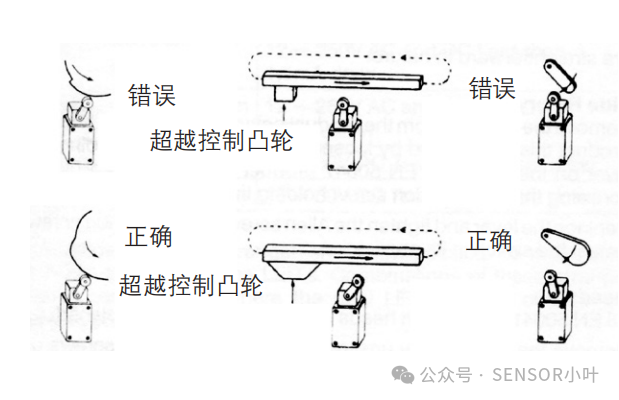

凸輪或止塊的安裝應滿足促動器不會突然釋放而迅速跳回。

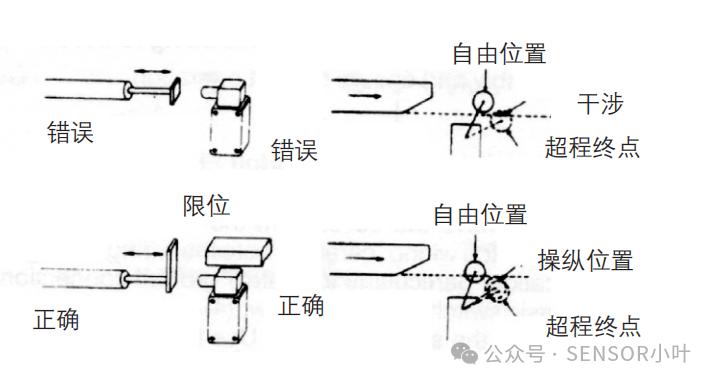

限位開關操縱機構的設計應滿足：在任何操縱或意外情況下，限位開關不會超出其超程極限位置工作。限位開關不能作為機械止動器使用。

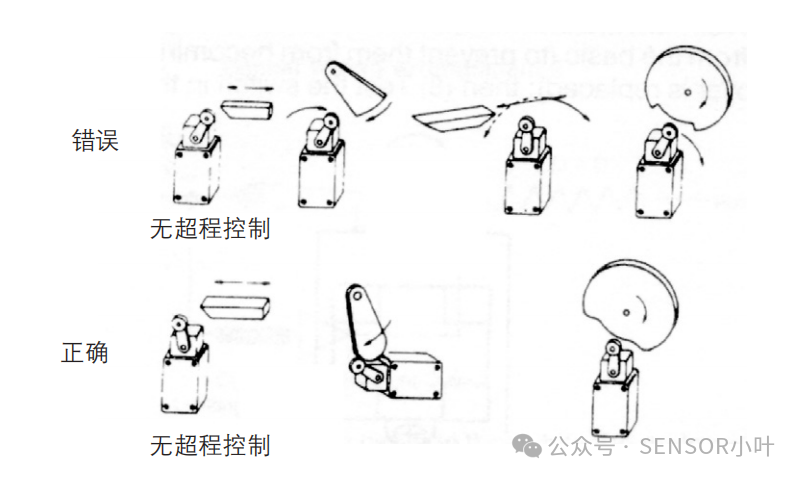

對于有控制桿促動器的限位開關，促動力的施加方向應盡可能與控制桿及其旋轉軸線相垂直。

工具

根據具體任務，可能會用到下列工具：

Posidrive 螺絲刀 n 1 和 n 2

L 形六角扳手 3mm

擰緊螺釘時，施加在整套組件或微動開關端子的任一螺釘上的最大力不能超過 80N.cm (7in.lb)。

安裝說明

限位開關的固定、安裝和接線對于限位開關在使用過程中的性能起著重要作用。為獲得限位開關的最佳性能，必須注意開關的位置與方向。更換開關零件時，應遵從所有下述說明。

接線

GLS 系列設計為最大能接受 14AWG 電線， 注意確保開關內線經仔細布置且沒有相互交迭，否則，當裝回開關蓋時，線的布置會與開關的動作發生干涉。若線被卡在座與蓋之間，則開關不能正常動作。安裝時，確保在電線與蓋之間有足夠的空隙。用不同直徑的電線安裝于開關中同一端子是不好的習慣，這樣會在電線上產生不均勻的壓力。

安裝

GLS 系列的設計使其安裝極其靈活。加長的安裝孔使得開關在固之前可進行充分的位置調整。我們推薦最大采用 M4 螺釘來安裝開關。固定并測試預期的開關點。安裝開關時，應確保其位置有利于將工作過程中進入開關盒的濕氣自然排干。通過開關豎直安裝并使導管進口在底部即可做到自然排干，開關豎直安裝還會使維修和更換過程更為簡單易行。

調整和設置

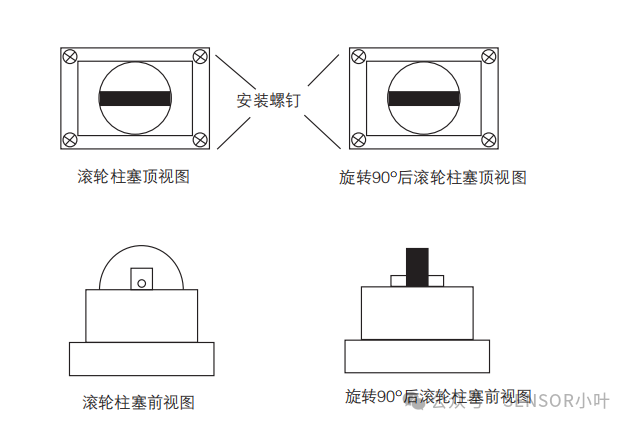

在按照要求正確安裝開關之外，一般不需要對 GLS 作調整。可以改變開關促動器方向。下面的例子示意了頂部滾輪柱塞頭部轉過了 90°的狀態，其它類型頭部也可以旋轉。

可小心地拆下固定頭部的 4 個組合頭部螺釘來旋轉頭部。小心地移動頭部組合并轉到理想的位置，重新放置頭部組件，并擰緊螺釘，確保頭部處于合適的位置。用手測試促動器，以確保開關功能正常，并且促動器移動自如（在頭部組件移走時，若在傳動系統中有物體沉積，則會發生粘著現象）。

側旋轉

側旋轉組件具有可調整側旋轉控制桿至任意位置的特征。

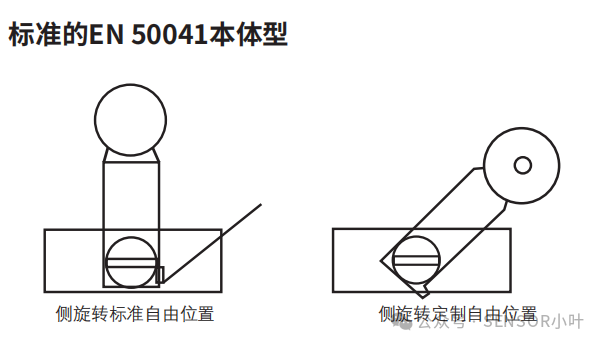

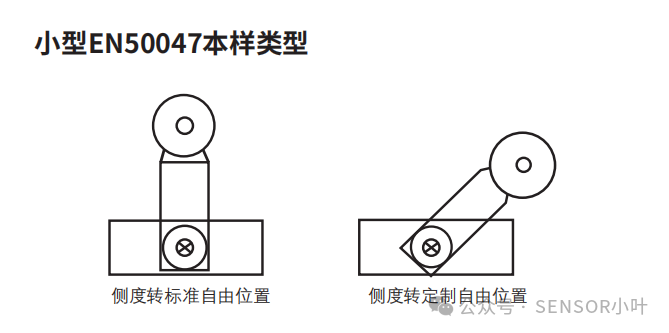

EN50041 本體型可進行無級調整及重新夾緊，EN50047 型允許以 10 為增量進行夾緊。每種狀況下機構的詳細情況見下圖。

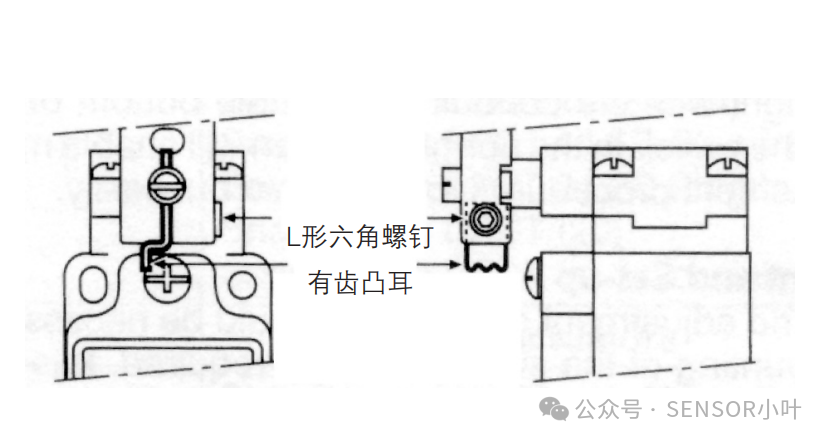

有兩個控制桿安裝選項：（1）將控制桿完全固定在提供主動控制桿保持力的軸心上 4 個 90 八定位置之一。（2）將控制桿安裝在軸的鋸齒部分（可將控制桿安裝在任何方向）。要改變控制桿的自由位置可按以下步驟操作：（1）用 3mm L 形六角扳手松開L 形六角螺釘，如上圖所示；（2）后退控制桿 2mm，并將其移至理想位置；（3）重新擰緊 L 形六角螺釘；（4）檢查該自由位置是否滿足應用的要求；（5）如果需要，重復上述步驟。在控制桿下部有一個有齒凸耳（見下圖）以幫助防止控制桿滑移。它使安裝人員能夠明確合適的擰緊扭矩。當此凸耳不能動時，L形六角螺釘則已適當?shù)財Q緊。

用鋸齒形聯軸節以 10?為增量來調整控制桿自由位置，這一調整按以下步驟完成：（1）松開固定控制桿的組合頭部螺釘，注意不要松開其他零件；（2）重新調整組件，并旋轉至理想的自由位置；（3）重新裝配，并擰緊組合螺釘；（4）檢查該自由位置是否適合應用，如果需要，重復上述調整步驟。

注意：通過移開控制桿，并將它旋轉至理想的 90°位置就可以90°為增量來調整控制桿。

EN 50041側旋轉促動器方向調整

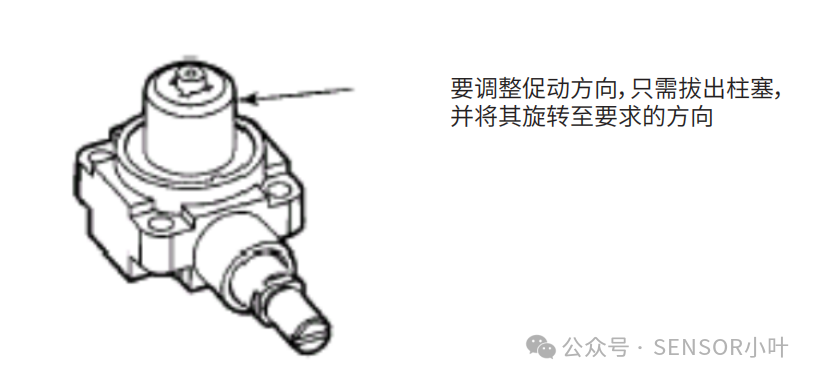

正如所裝備的一樣，當控制桿無論向左或向右旋轉時，GLS 旋轉開關均可動作。此開關可在現場按以下步驟更改為僅在一個方向動作順時針（CW）；逆時針（CCW）：（1）小心地移開完整的頭部組件；（2）如下圖所示翻轉頭部組件

（3）拔出柱塞機構，并將其以 90°為增量旋轉，直至對齊標記指向要求的功能（CW，CCW，或 CW 和 CCW）；（4）插入柱塞機構；（5）重新裝配頭部組件，并重新測試應用于現場的開關。

更換說明

所有側旋轉控制桿均備有替代零件。除了插件，所有微動開關可以替換。所有 EN 50041 頭部可以替換。這些元件的替換程序?qū)嶋H上很簡單。

側旋轉控制桿

從換掉的產品中拆下舊控制桿。對于 EN 50041 產品來說，是通過松開將控制桿固定在軸上的 L 形六角螺釘來實現的。對于 EN50047 產品來說，是通過松開將控制桿固定在軸上的組合螺釘來實現的。更換控制桿，并擰緊 L 型螺釘或組合螺釘，重新測試應用于現場的開關。

頭部

所有 EN 50041 型開關頭部均可以拆下和替換。松開頭部組件上 4 個固定螺釘即可拆下舊頭部。確保替換零件與被替換零件完全相同。重新測試組件，并確保其正確動作。
