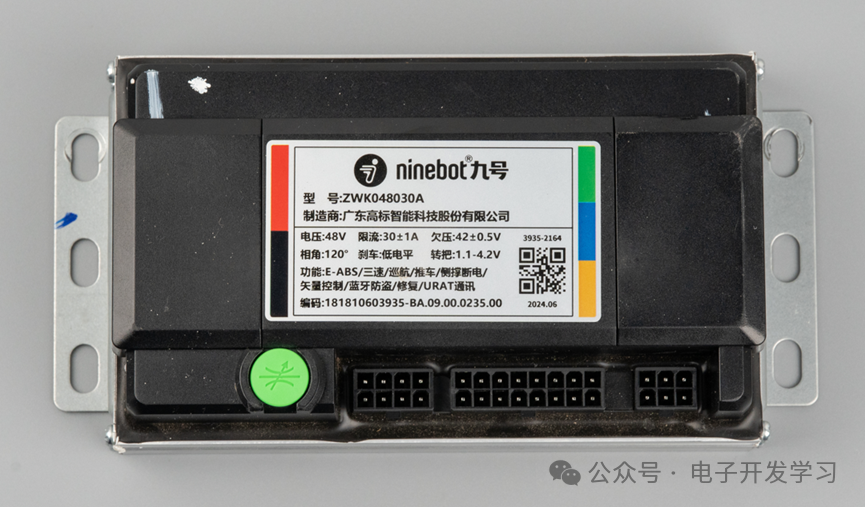

今天收到了粉絲寄來的一個九號電動車原裝驅動器。由于這個原裝驅動器持續電流只有30A，峰值也只有40A，爬不動坡，所以被換下來了。這個電驅的型號是ZWK048030A，制造商是高標。出廠日期是2024年6月的，算是比較新的了。

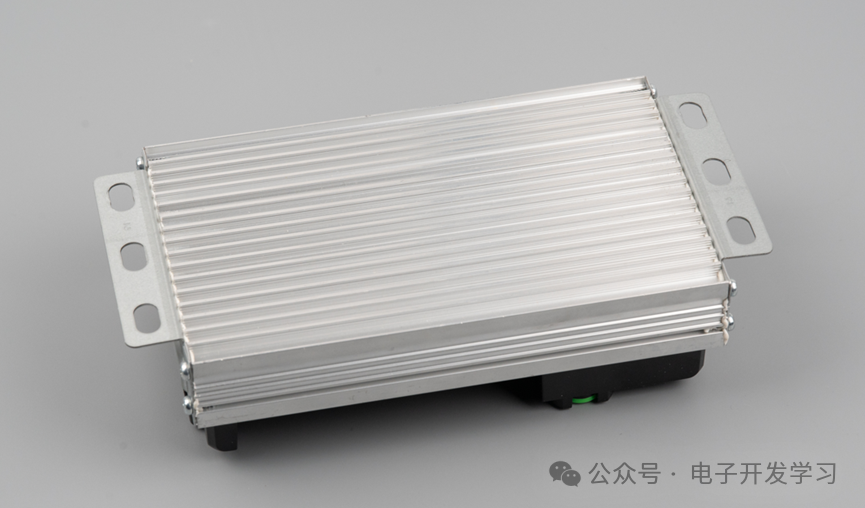

驅動器背面，鋁合金型材殼體。

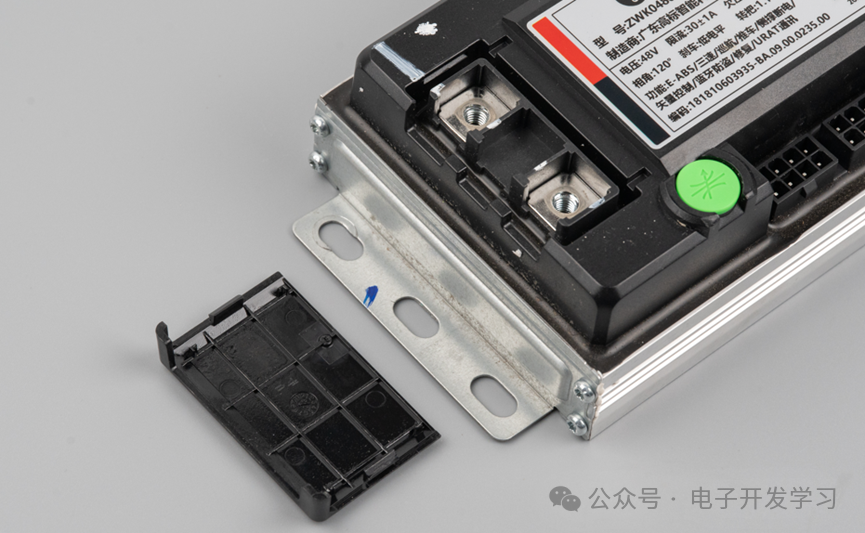

這個驅動器看起來做工不錯，電源母線螺絲柱和電機UVW相線螺絲柱上面都有一個保護蓋。

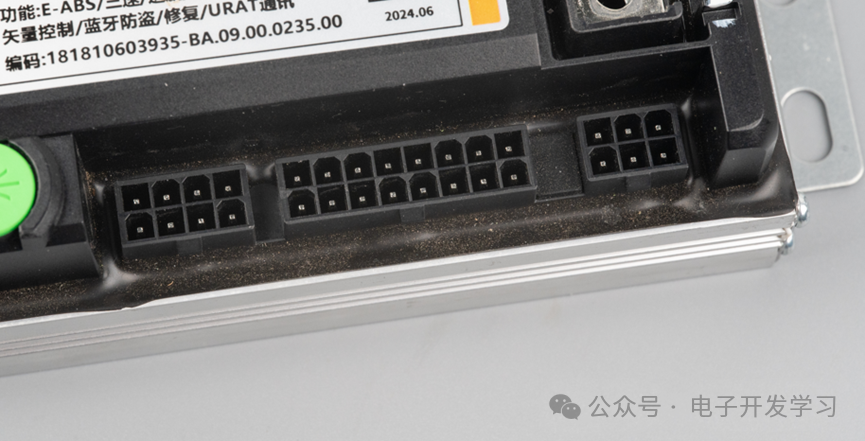

信號線接口防水做得也很不錯。

兩端的端蓋也加了硅橡膠防水。

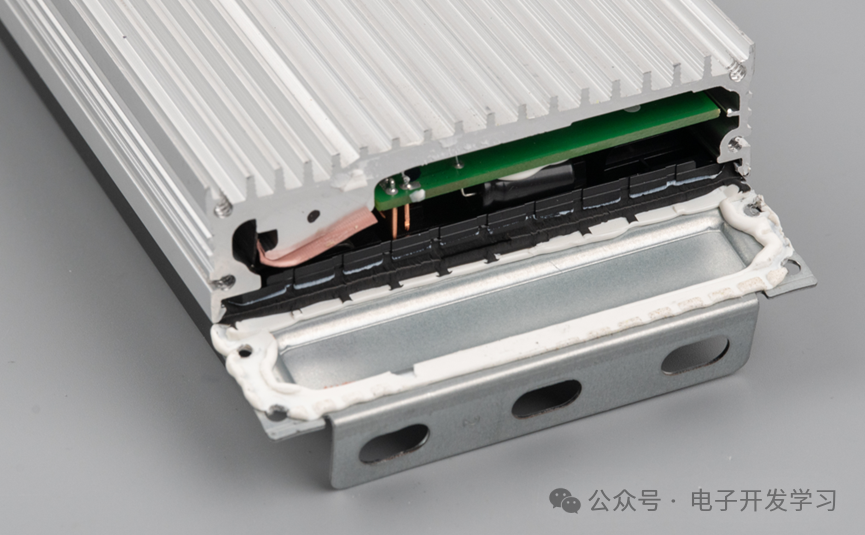

拆解比較簡單，先把兩邊的端蓋上的螺絲拆掉，輕輕撬一下，端蓋就掉了。

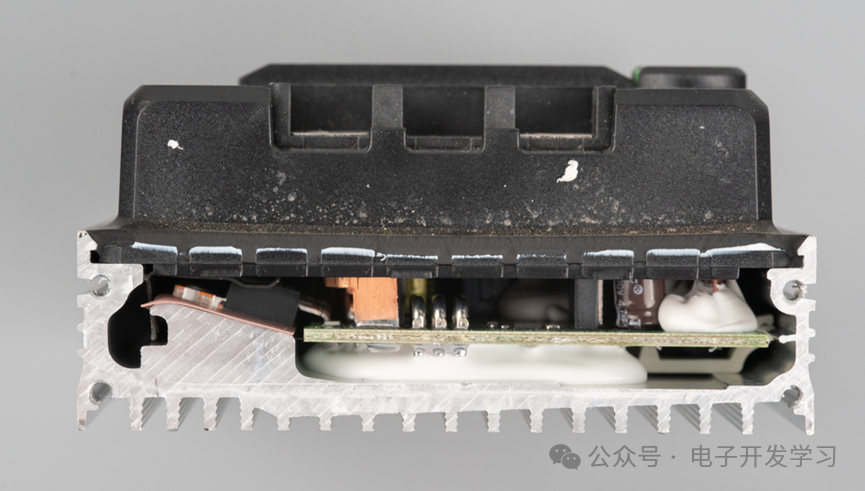

鋁合金型材的橫截面。

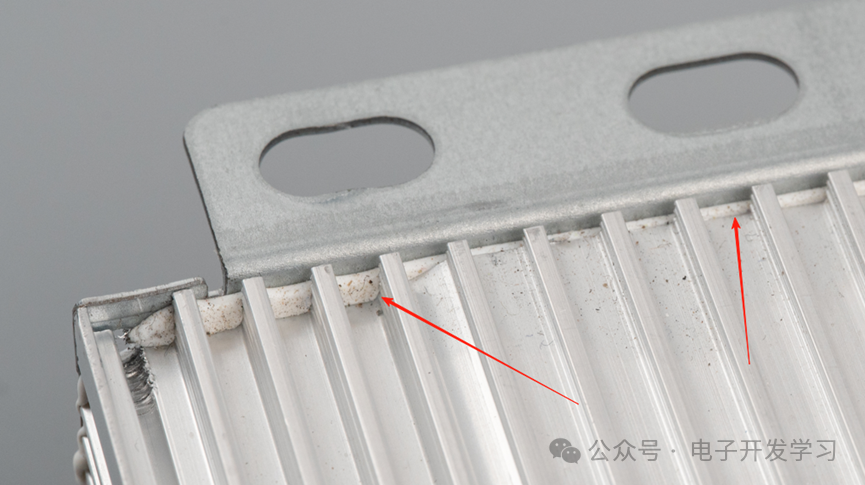

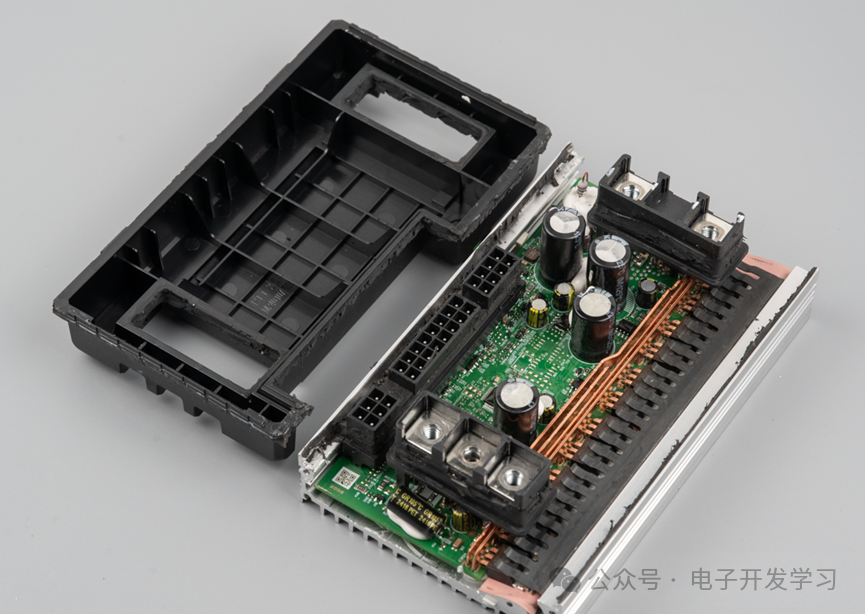

上蓋和鋁合金型材底殼之間填充了黑膠進行防水，費了很大功夫才分離。

電路板和底殼之間也填充了大量的硅橡膠。

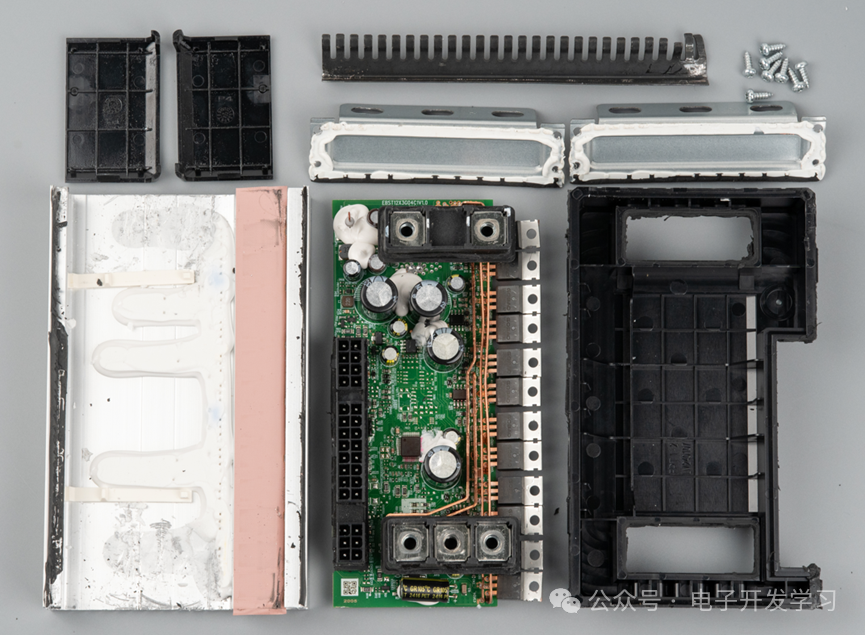

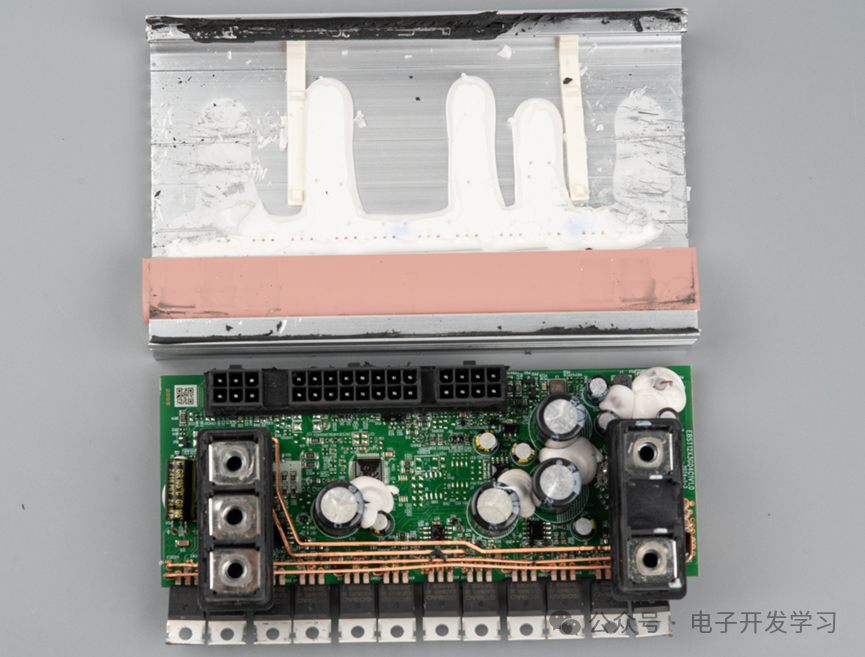

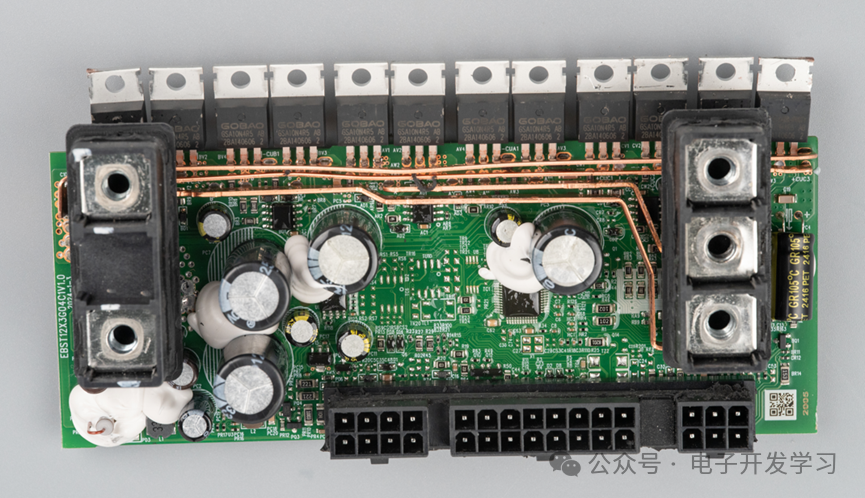

這是電路板的全貌。

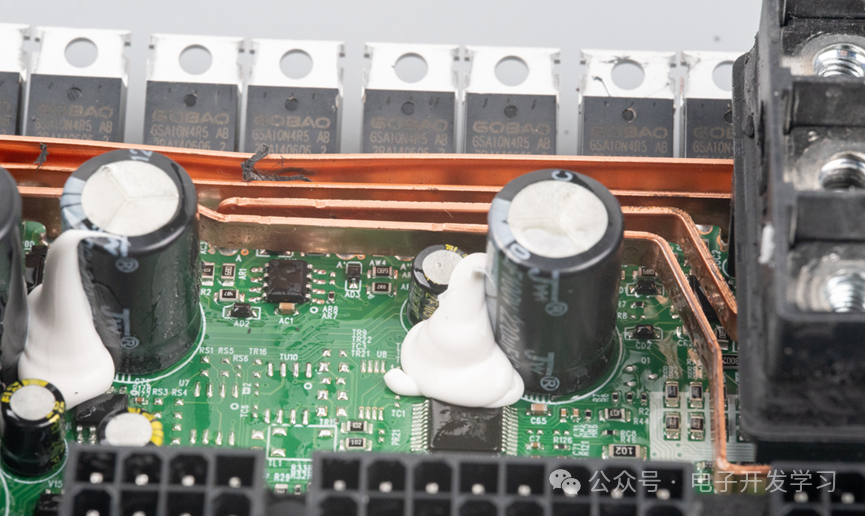

最直觀的一點就是母線采用了導流銅排。

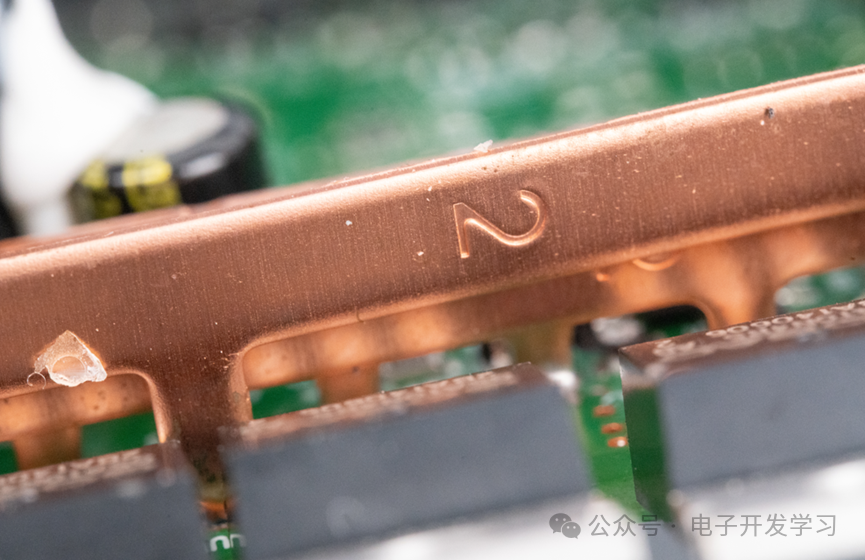

導流銅排特寫。

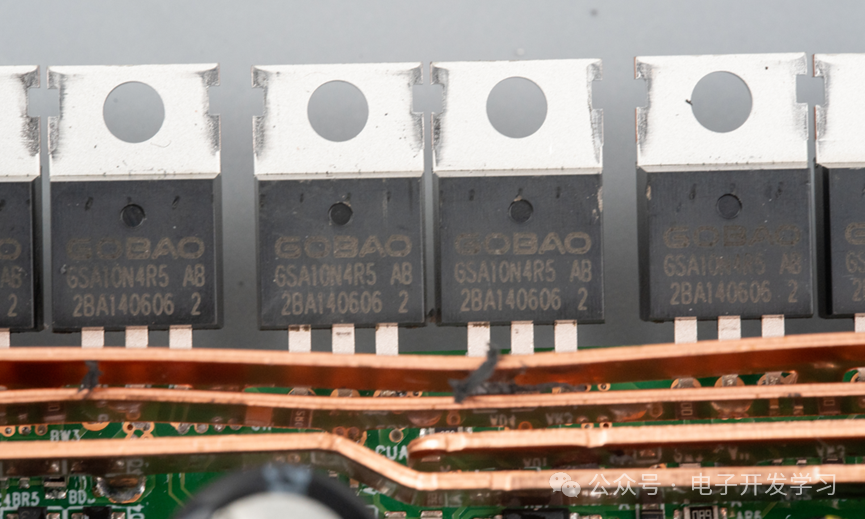

總共用了12顆MOS，型號是GSA10N4R5，根據型號來看，這個MOS的電壓是100V，導通阻抗4.5毫歐，看Logo也是高標的，不確定是定制還是自研型號。

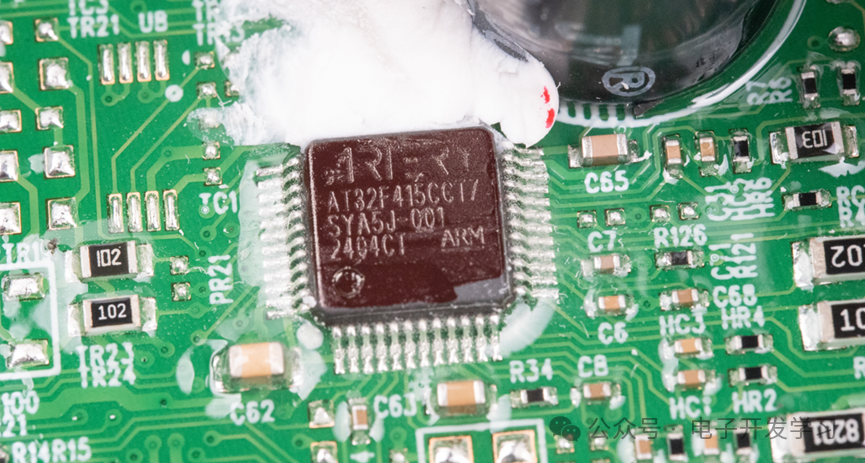

板子上涂了很厚的三防，處理掉三防然后涂點紅色顏料，就能看到型號。雅特力的AT32F415CCT7，封裝是LQFP-48。這是基于Cortex-M4內核的單片機，最高主頻150MHz，256KB的閃存，32KB SRAM。

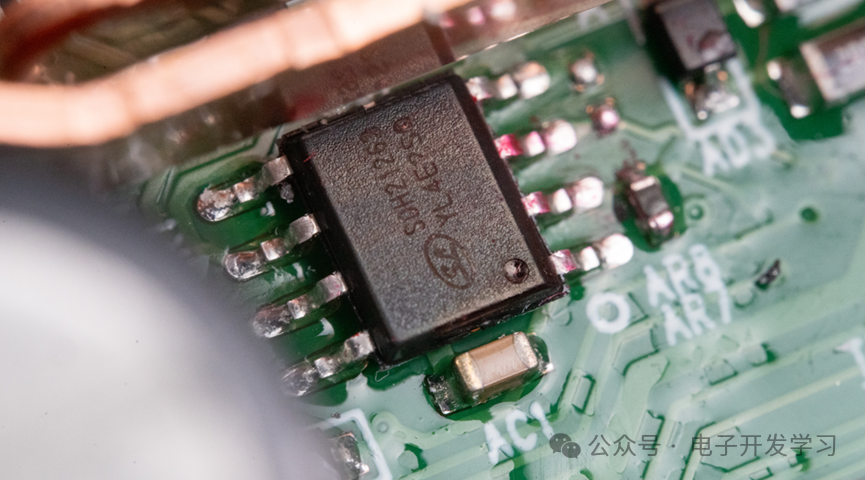

三路橋臂MOS驅動用的是SDH2126柵極驅動芯片。

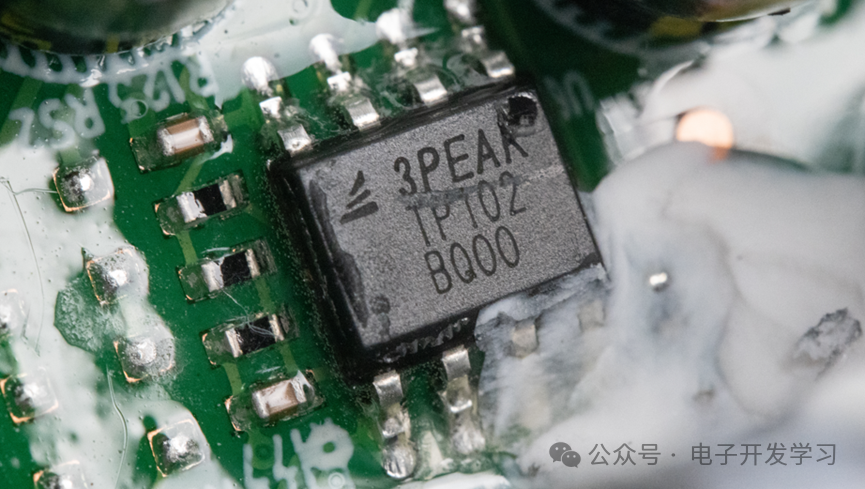

電流采集用的是3PEAK的TP10-2-SR，雙路運放，帶寬6MHz。

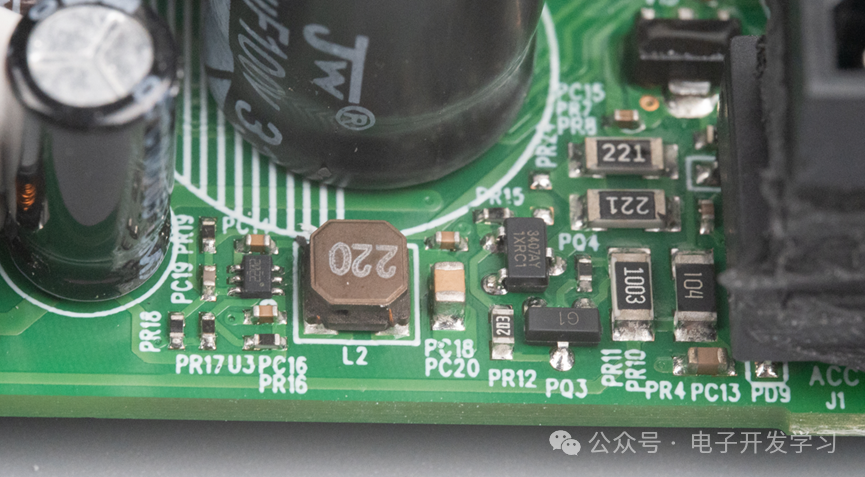

電源降壓電路。

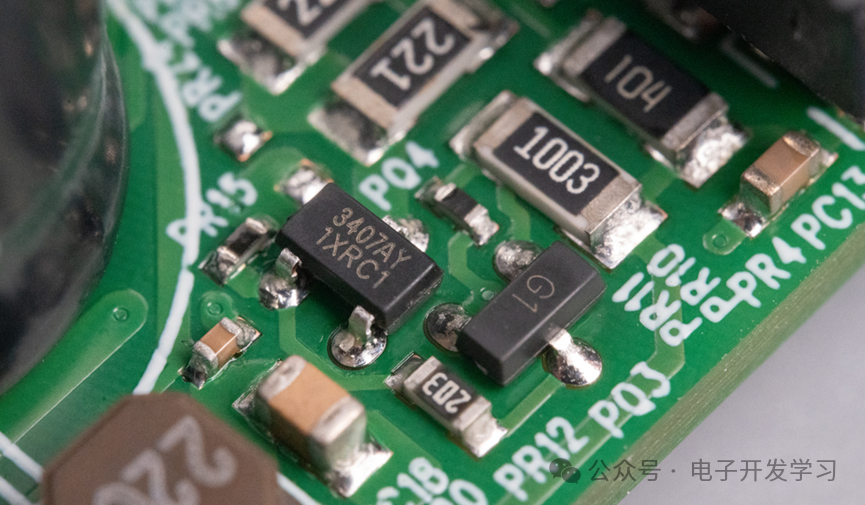

旁邊有一個看著似乎是型號為3407的MOS管。

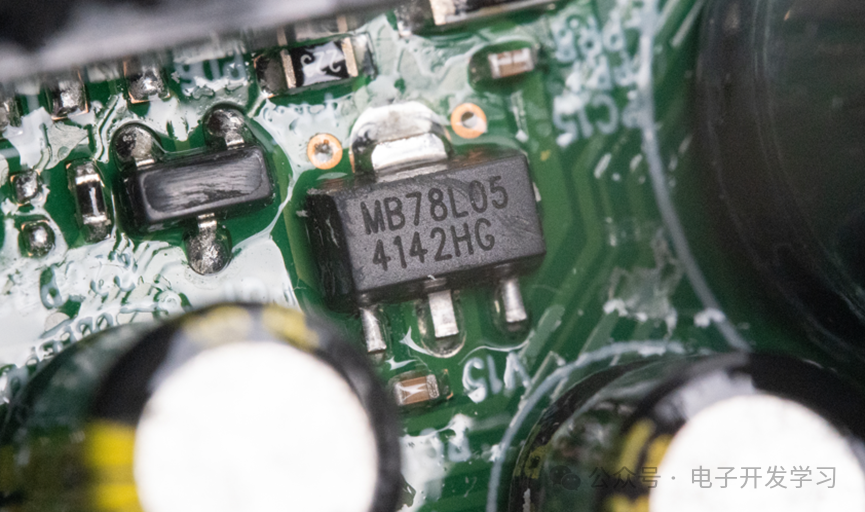

一堆點解電容里隱藏了一個LDO，型號是MB78L05。

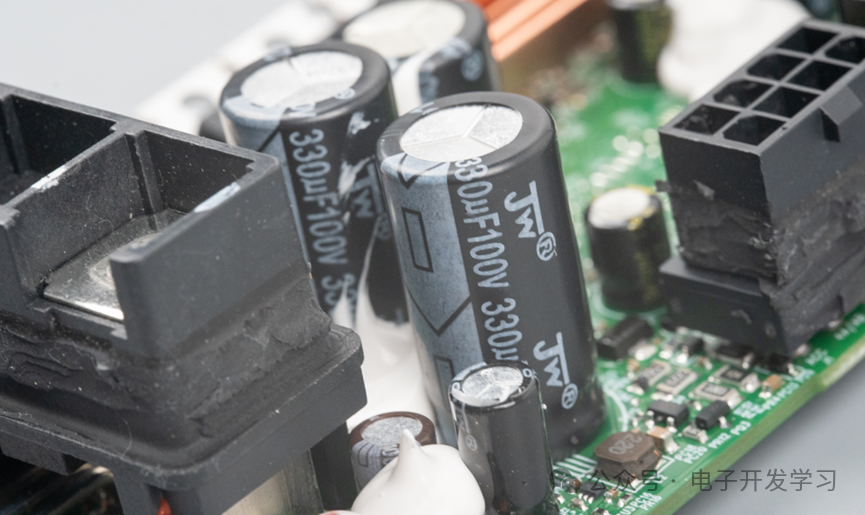

母線輸入電容是兩顆100V330uF的點解電容。這個電解電容的品牌有大佬認識的話，歡迎在評論區留言告知。

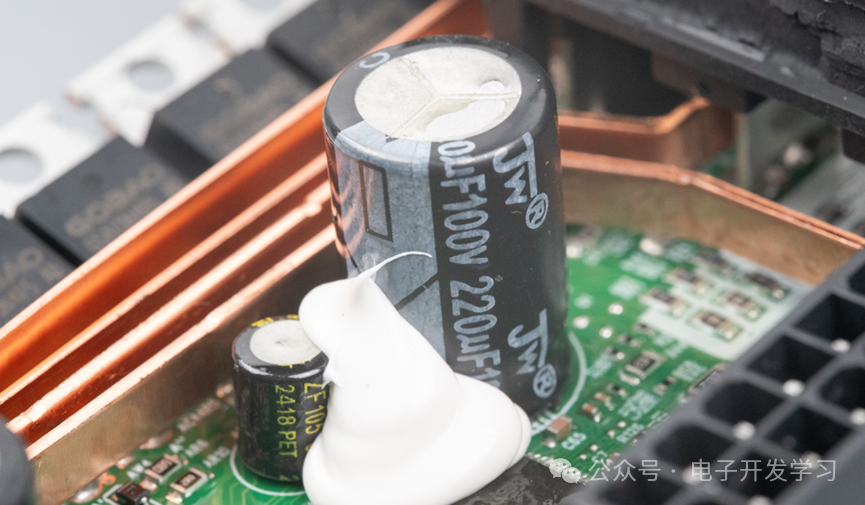

相線驅動電路上的電容是100V220uF。

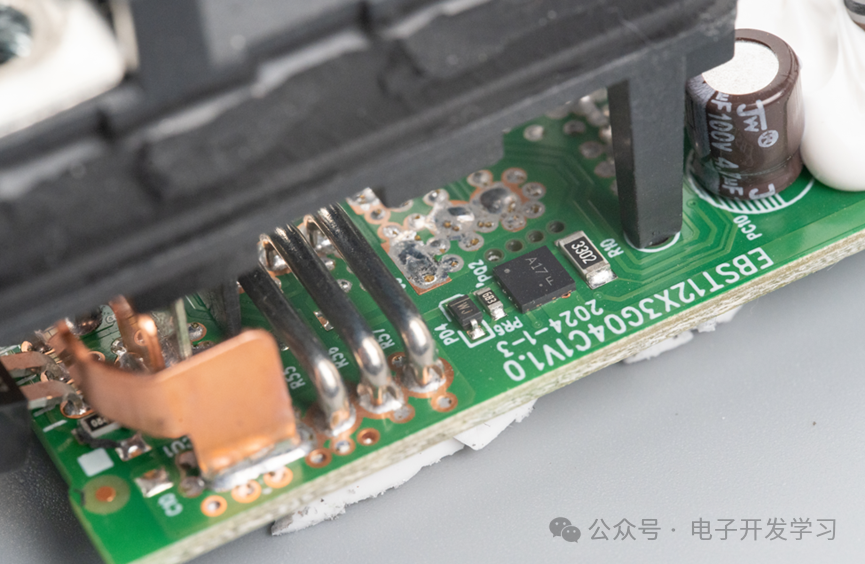

電源母線端子下面是三根并聯的康銅絲采樣電阻。另外有一顆功能不明確的器件，絲印A17，看封裝有點像MOS。

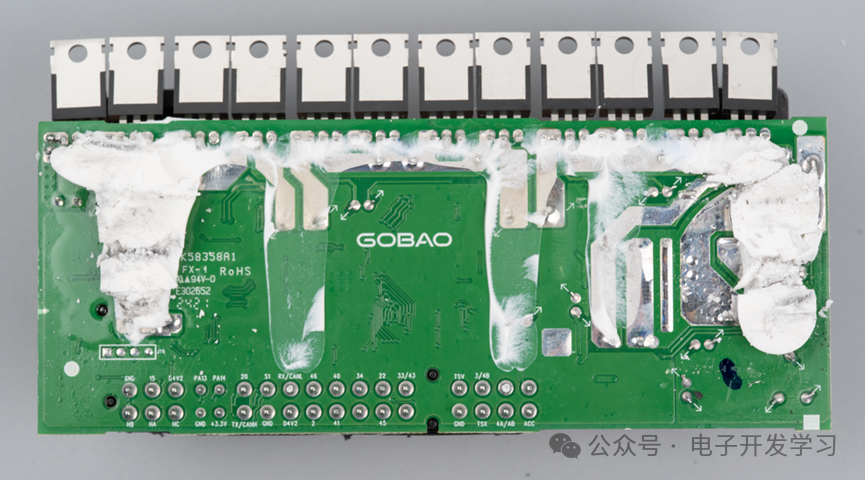

PCB單面布局，背面沒有器件。

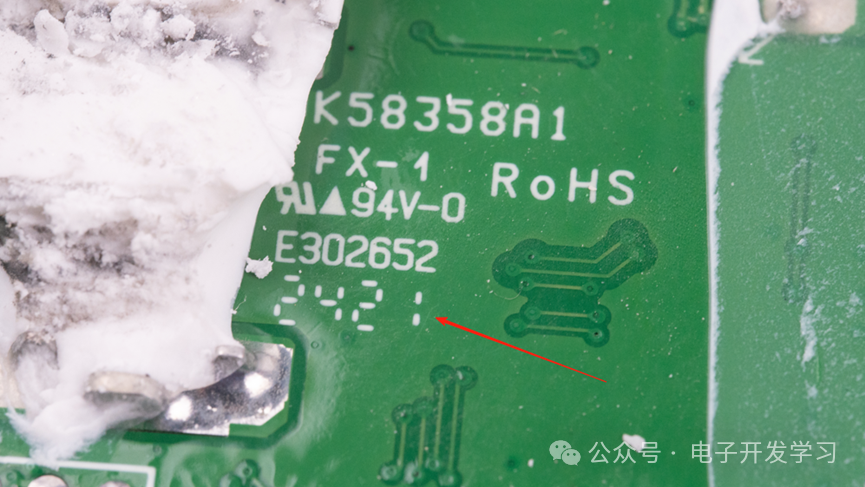

電路板生產周期是24年第21周。

以上就是這個驅動器的拆解。粉絲寄給我之前也做了不少功課，比如通過更換康銅絲采樣電阻來增大電流，這個從理論上來說是可行的，減小康銅絲電阻之后，就能等比例增加限流上限，但是對于個人玩家，操作起來還是有一定難度，首先是這種全防水外殼非常難拆，不能保證拆了之后還沒有破壞板子。另外是，即便更換了康銅絲采樣電阻，還要重新給板子做防水，外殼安裝的時候也要做防水，整體下來還是很麻煩，所以還真不如這位粉絲的操作，直接更換。畢竟這個配件是影響到行車安全的，建議非專業人士別自行修改。

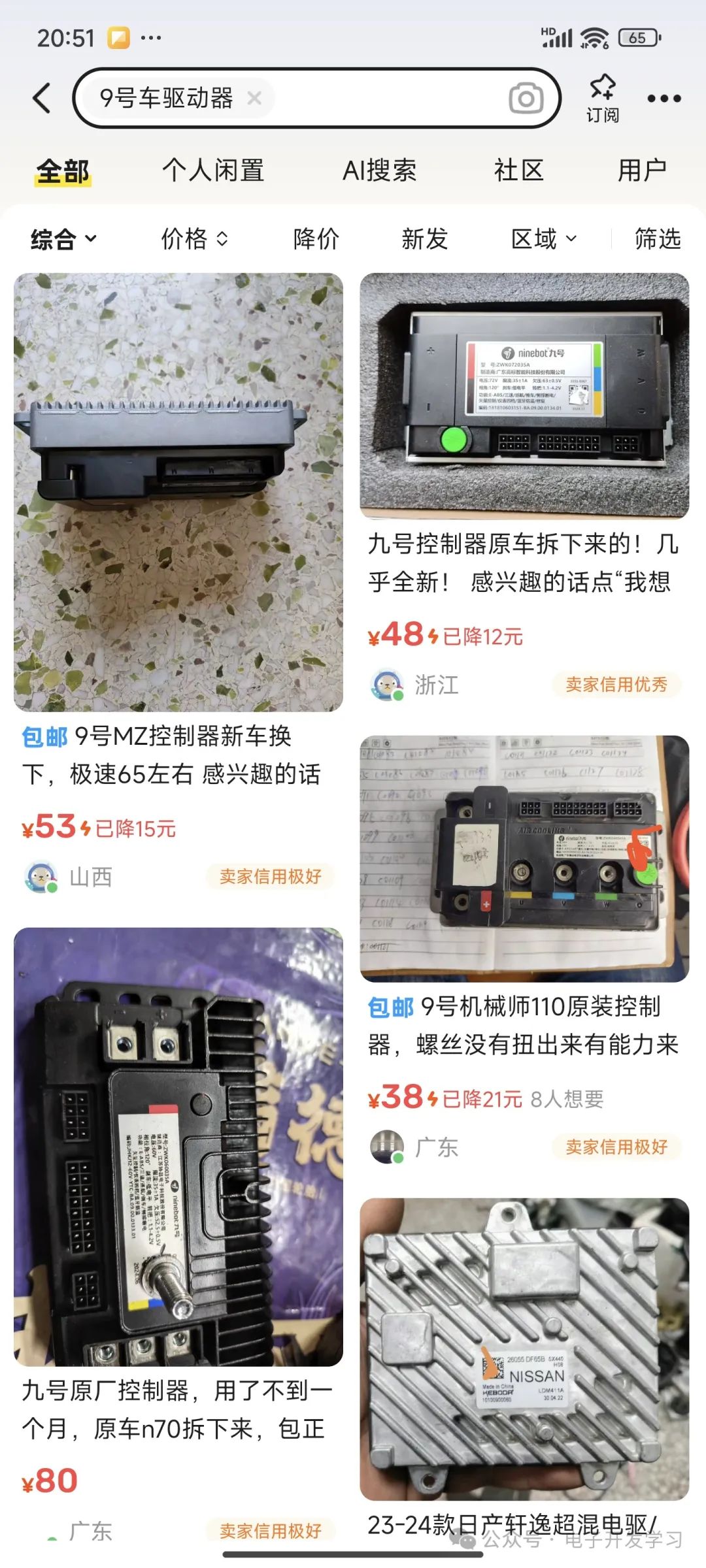

我發現把這個原裝驅動器更換掉的人不在少數，而且更換下來的驅動器，本來就是電流太小，所以也不會有人再把它裝上去了，其他品牌的車也不能使用這個驅動器，這就導致這個換下來的，做工品質還不錯的原裝驅動器沒有利用價值了，所以咸魚上很多原裝驅動器只賣40塊錢左右。

那么，有沒有可能用這個驅動器來diy個兩驅或者四驅的碰碰車、漂移車呢？或者做一個類似豬堅強做的那種全地形車，用這個驅動器都是性價比極高的。
