TPS2838/39/48/49 器件是專為高性能而設計的 MOSFET 驅動器 同步電源。這些驅動器可以在 14V 電壓下拉出和吸收高達 4A 的峰值電流 驅動電壓。這些器件非常適合與沒有片上電源控制器配合使用 司機。低側驅動器能夠在 10ns 的上升/下降時間內驅動 3.3nF 的負載，并且具有 室溫下傳播延遲為 40 ns。
*附件：tps2838.pdf

MOSFET 驅動器具有集成的 150mA 穩壓器，因此柵極驅動電壓可以 針對特定 MOSFET 進行了優化。TPS2848 和 TPS2849 具有固定的 8V 驅動穩壓器 而 TPS2838/39 允許通過選擇兩個來將驅動穩壓器從 4 V 調節到 14 V 外部電阻器。

這些器件具有 VDRV 到 PGND 擊穿保護功能，具有自適應/可調功能 死區時間控制。從 LOWDR 轉換到低電平時接通高側 FET 的死區時間為 可通過 DELAY 引腳上的外部電容器進行調節。這允許對 柵極電阻對同步 FET 關斷的影響。自適應死區時間可防止 導通低側 FET，直到 BOOTLO 引腳上的電壓降至閾值以下 高側 FET 停止導通。高側驅動器可配置為接地參考 驅動程序或浮動引導驅動程序。內部肖特基二極管最大限度地減少了 自舉驅動器電路所需的外部元件。僅 1 個外部陶瓷電容器 配置引導程序驅動程序時需要。

無論負載如何，都可以使用 SYNC 引腳來禁用同步 FET 驅動器并作電源 非同步供應。

電源就緒/欠壓鎖定功能輸出 V 的狀態 抄送 -引腳電壓和驅動器穩壓器 （pin voltage and driver regulator） 開漏 PWRRDY 引腳上的輸出。此功能可用于在 V抄送電壓達到閾值，穩壓器輸出穩定。此功能可確保兩個 FET 驅動器均處于關閉狀態 當 V抄送電壓低于電壓閾值。

TPS2838/39/48/49 器件采用耐熱性能增強型 14 引腳和 16 引腳 PowerPAD TSSOP 封裝 包。PowerPAD 封裝的底部有一個裸露的引線框架，可以焊接到 印刷電路板，以提高熱效率。TPS2838/48 是同相控制邏輯，而 TPS2839/49 驅動程序正在反轉控制邏輯。

特性

• 集成驅動穩壓器（4 V 至 14 V）
• 可調 / 自適應死區時間控制
• VDRV 時 4A 峰值電流為 14V
• 10V 至 15V 電源電壓范圍
• TTL 兼容輸入
• 內部肖特基二極管減少了器件數量
• 同步或異步作
• 反相和同相選項
• TSSOP PowerPad? 封裝可實現出色的熱性能
• 應用
  • 單相或多相同步降壓電源
  • 大電流 DC/DC 電源模塊

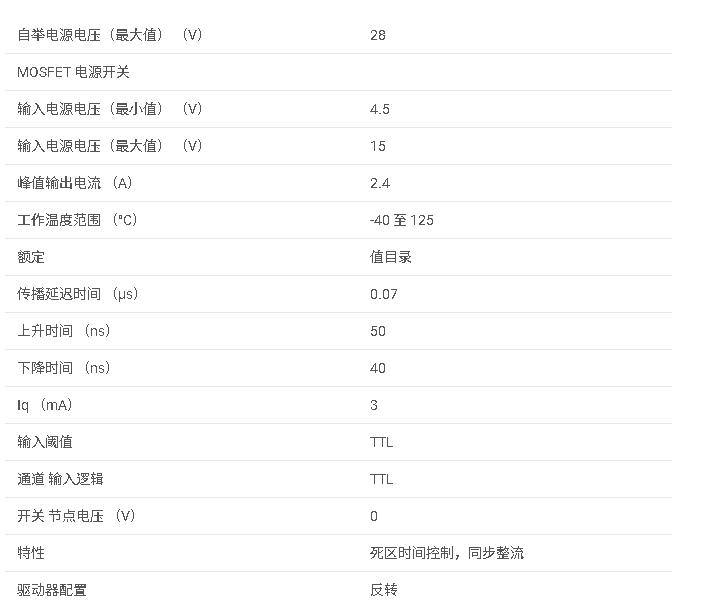

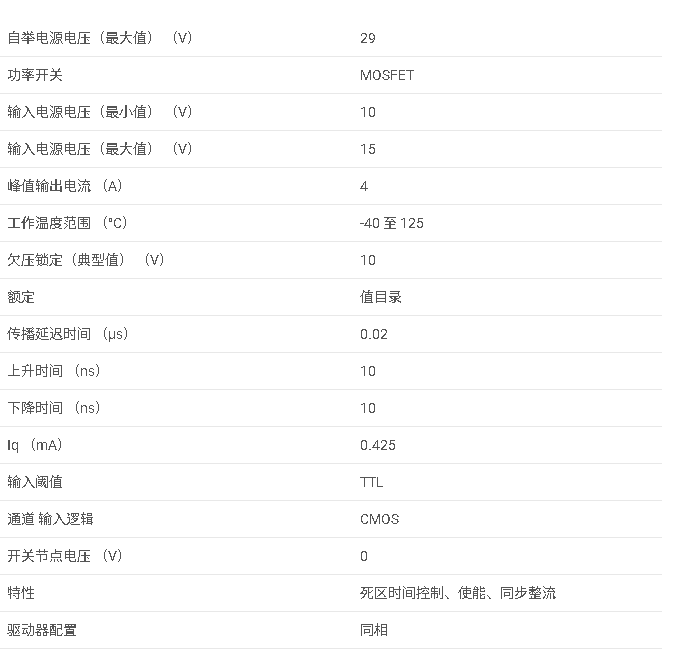

參數

1. 產品概述

• ?產品系列?: TPS/9//9
• ?類型?: 同步降壓MOSFET驅動器，帶驅動調節器
• ?特點?:
  • 集成驅動調節器（ V至 V）
  • 可調/自適應死區時間控制
  • 4 V驅動電壓下可達4 A峰值電流
  • 0 V至5 V供電電壓范圍
  • TTL兼容輸入
  • 內部肖特基二極管減少元件數量
  • 同步或非同步操作
  • 反相和非反相選項
  • TSSOP PowerPad封裝，具有優異的熱性能

2. 應用領域

• ?單相或多相同步降壓電源?
• ?高電流DC/DC電源模塊?

3. 主要功能

• ?驅動調節器?: 集成 mA調節器，可優化柵極驅動電壓。
• ?死區時間控制?: 通過外部電容調整，防止高低側FET同時導通。
• ?自適應死區?: 防止低側FET在高側FET停止導通后立即導通。
• ?同步整流使能?: SYNC引腳控制是否啟用同步整流。
• ?電源就緒/欠壓鎖定?: PWRRDY引腳指示V_CC電壓和驅動調節器輸出狀態。
• ?熱關斷?: 防止過熱損壞。

4. 封裝與熱性能

• ?封裝?: 熱增強型4引腳和6引腳TSSOP PowerPad封裝。
• ?熱性能?: 底部外露引線框可焊接到PCB上，提高熱效率。

5. 電氣特性

• ?輸入電壓范圍?: V_CC = 0 V至5 V
• ?柵極驅動電壓?: V_DRV可調（4 V至4 V）或固定（8 V）
• ?輸出電流?: 高低側驅動器均可達 A峰值電流
• ?上升/下降時間?: 低側驅動器 ns，高側驅動器取決于BOOT和BOOTLO電壓
• ?傳播延遲?: 低側驅動器 ns，高側驅動器取決于V_DRV

6. 控制邏輯

• ? TPS8/ ?: 非反相控制邏輯
• ? TPS9/ ?: 反相控制邏輯

7. 布局指導

• ?電源處理部分?: 布局需特別小心，以減少EMI。
• ?驅動器到功率開關的跡線?: 應盡可能短且寬，以減少電感和電阻。
• ?旁路電容?: 應直接連接在V_CC和PGND之間。
• ?敏感節點隔離?: 如FB節點，應隔離高電流電源級并盡可能短。

8. 典型應用電路

• 提供了使用TPS8和TL1ACD PWM控制器的. V、3 A同步降壓轉換器的電路圖。
