TPIC46L01、TPIC46L02 和 TPIC46L03 是低側預驅動器，提供串行輸入接口和 并行輸入接口，用于控制 6 個外部場效應晶體管 （FET） 電源開關，如 Texas Instruments TPIC 系列電源陣列。這些器件主要為低頻 開關、電感負載應用，如螺線管和繼電器。每個通道的故障狀態都可用 采用串行數據格式。每個驅動器通道具有獨立的關斷狀態、開路負載檢測和導通狀態 負載短路/電池短路檢測。電池過壓和欠壓檢測和關斷 提供。電池和輸出負載故障向控制器提供實時故障報告。每個通道還 為外部 FET 提供感應電壓瞬態保護。
*附件：tpic46l02.pdf

這些器件通過串行輸入接口或并行輸入接口提供對輸出通道的控制。 啟用任一接口輸出的命令將啟用相應的通道 GATE 輸出到 外部 FET。當控制設備之間的信號數量 并且必須最小化預驅動器，并且運行速度并不重要。在 Predriver 必須非常快速或異步響應，建議使用 Parallel Input 接口。

對于串行作，控制器件必須將 CS 從高電平轉換為低電平，以激活串行輸入接口。 發生這種情況時，SDO 使能，故障數據被鎖存到串行輸入接口中，F(xiàn)LT 標志為 刷新。

數據通過 SDI 在 SCLK 的低到高轉換中同步進入串行寄存器。每個數據字符串必須 由 8 位數據組成。在多個設備級聯在一起的應用程序中，數據字符串必須 每個設備由 8 位組成。高數據位打開相應的輸出通道，低數據位轉動 它關閉。當串行輸入數據被同步輸入到器件中時，該器件的故障數據從 SDO 中同步輸出。故障數據 由電池過電壓（位 8）、電池不足電壓（位 7）（不在 TPIC46L03）和 shorted/open-load flags （位 1-6） 用于 6 個 output 通道中的每一個。故障數據中的邏輯高位表示 一個 FAULT 和一個 LOGIC-LOW 位表示該通道上不存在 FAULT。設置或清除故障寄存器位 異步地反映硬件的當前狀態。當 CS 轉換時，必須存在故障 從高到低，在串行故障數據中捕獲和報告。無法在序列中捕獲新故障 當 CS 為低電平時注冊。在所有串行數據都已 clocking到器件之后，CS 必須轉換為高電平。 CS 的低到高轉換將串行數據的最后 6 位傳輸?shù)捷敵鼍彌_區，將 SDO 置于 high-impedance 狀態，并清除并重新啟用 fault register。TPIC46L01/L02/L03 旨在 允許多個設備的串行輸入接口級聯在一起，以簡化串行接口到 控制器。串行輸入數據流經器件，并跟隨 SDO 傳入的故障數據傳出 SDO 級聯配置。

對于并行作，數據直接從并行輸入接口 （IN0-IN5） 異步傳輸?shù)?相應的 GATE 輸出。并行控制不需要 SCLK 或 CS。并行輸入上的 1 會打開 相應的 channel on，其中 0 將其關閉。請注意，串行接口或并行接口都可以 啟用頻道。在并聯作下，故障數據仍必須通過串行數據接口收集。

預驅動器監控每個通道的漏極電壓，以檢測負載短路或負載開路故障情況 分別處于 on 和 off 狀態。這些器件提供了使用內部生成的 故障參考電壓或外部提供的 VCOMP 用于故障檢測。內部故障參考為 通過將 VCOMPEN 連接到 GND 來選擇，并且通過連接 VCOMPEN 來選擇外部基準 到 V 抄送 .當通道導通時，將漏極電壓與故障參考電壓進行比較，以檢測 短路負載情況以及當通道關閉時檢測開路負載情況。當負載短路故障時 使用 TPIC46L01 或 TPIC46L03 發生，通道關閉，故障信號也被發送到 FLT 至于 serial fault-register 位。當使用 TPIC46L02 時發生負載短路故障時，通道 只要存在故障，就會轉換為低占空比、脈寬調制 （PWM） 信號。 短路負載條件必須至少在短路負載抗尖刺時間 t 內存在 （STBDG） ，以便 標記為故障。故障信號以及串行故障寄存器位被發送到 FLT。有關故障檢測的更多詳細信息 作在本數據資料的 Device Operation 部分介紹。

TPIC46L01 和 TPIC46L02 提供電池過電壓和電池不足電壓保護 條件，與 output channels 的狀態無關。TPIC46L03 提供電池過載保護 電壓條件與輸出通道的狀態無關當電池電壓大于 過壓閾值或小于欠壓閾值（TPIC46L03 除外，它沒有 欠壓閾值），所有通道都被禁用，故障信號被發送到 FLT 以及相應的 故障寄存器位。一旦電池電壓故障得到糾正，輸出將恢復正常工作。 當出現電池過壓/電池不足電壓情況時，設備會報告電池故障，但會禁用 開路和短路負載情況的故障報告。開路和短路負載情況的故障報告為 在糾正 Battery Fault 情況后重新啟用。

這些器件在所有通道上提供感應瞬態保護。漏極電壓被箝位以保護 FET。該箝位電壓由 V 之和定義抄送以及外部 FET 的導通電壓。預驅動因素 還提供柵源電壓 （V GS系列 ） clamp 保護功率 FET 的 GATE 源極端子免受 超過其額定電壓。

這些器件在除 CS 之外的所有輸入上提供下拉電阻。CS 上使用了上拉電阻。

特性

• 6 通道 Serial-In/Parallel-In 低側 Pre-FET 驅動器
• 設備可以級聯
• 內部 55V 電感負載鉗位和 VGS系列用于外部功率 FET 的保護夾
• 在所有漏極端子上提供獨立的負載短路/電池短路故障檢測
• 獨立的關斷狀態開路負載故障檢測
• 電池過壓鎖定保護和故障報告
• 用于 TPIC46L01 和 TPIC46L02 的電池欠壓鎖定保護
• 異步漏極開路故障標志
• 器件輸出可與多個外部器件進行有線或運算
• 通過串行輸出端子返回故障狀態
• 器件內部全局上電復位
• 具有遲滯的高阻抗 CMOS 兼容輸入
• TPIC46L01 和 TPIC46L03 在發生負載短路故障時禁用柵極輸出
• TPIC46L02 當發生負載短路故障時，將柵極輸出轉換為低占空比 PWM 模式

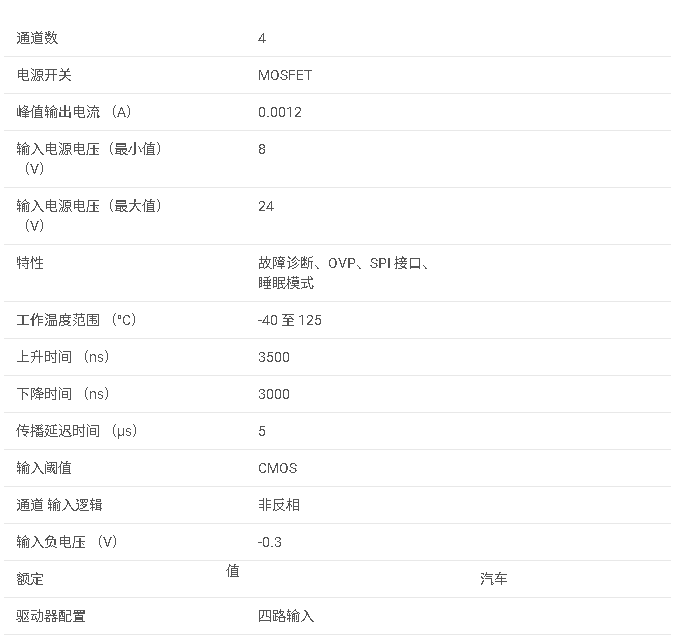

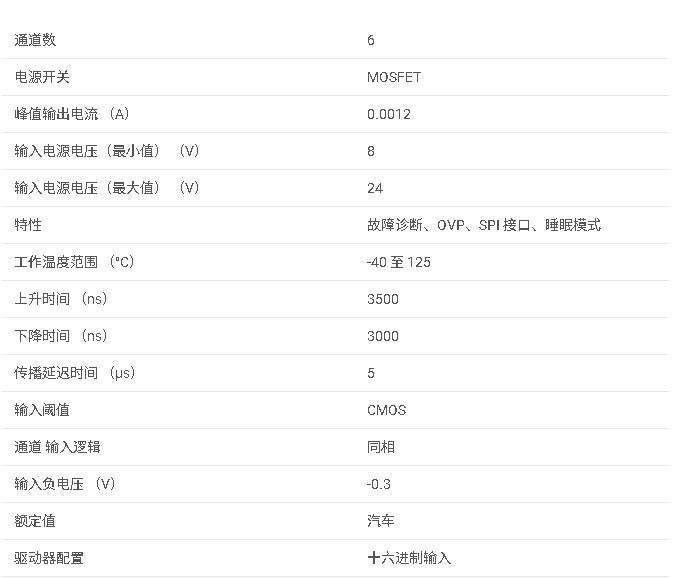

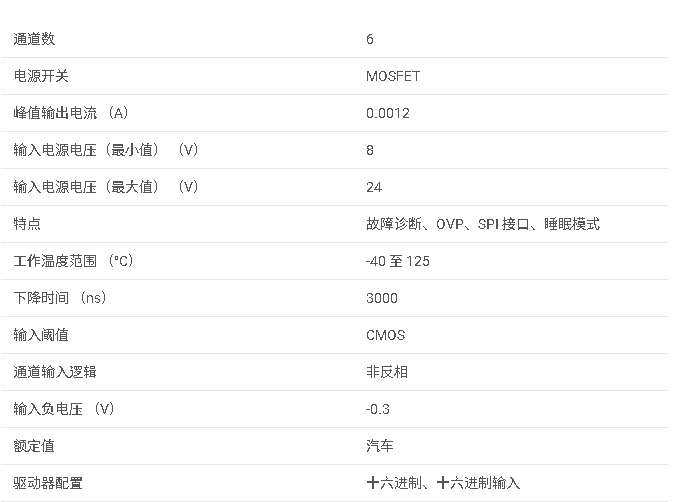

參數

一、產品概述

• ?產品名稱?: TPIC6L
• ?類型?: 通道串行/并行低側預驅動器
• ?特點?:
  • 個獨立的低側預驅動通道
  • 串行和并行輸入接口
  • 電池過壓和欠壓保護
  • 短路負載/短路到電池故障檢測
  • 開路負載故障檢測
  • 電感負載保護和VGS保護鉗位

二、功能特性

• ?控制接口?:
  • 串行接口（通過SCLK、CS、SDI、SDO）
  • 并行接口（通過IN0-IN）
• ?故障檢測與報告?:
  • 過壓、欠壓、短路負載、開路負載故障檢測
  • 故障狀態通過串行輸出返回
  • 實時故障標志輸出（FLT）
• ?保護特性?:
  • 5V電感負載鉗位
  • VGS保護鉗位
  • 短路負載故障時，輸出進入低占空比PWM模式

三、封裝與引腳

• ?封裝類型?: SSOP（DB）
• ?引腳數量?:
• ?主要引腳功能?:
  • CS: 芯片選擇，低電平有效
  • SDI: 串行數據輸入
  • SCLK: 串行時鐘
  • SDO: 串行數據輸出
  • FLT: 故障標志輸出，開漏
  • GATE0-GATE: 6個柵極驅動輸出
  • DRAIN0-DRAIN: 6個漏極輸入，用于故障檢測
  • VCC: 邏輯電源電壓
  • VBAT: 電池電源電壓
  • GND: 地

四、電氣特性

• ?供電電壓?:
  • VCC: 4.5V至.V
  • VBAT: 8V至4V（正常操作），最高0V
• ?輸出特性?:
  • 柵極驅動電壓范圍: 取決于VBAT
  • 最大輸出電流（推拉）: .mA至2.5mA
• ?故障檢測電壓?:
  • 短路/開路負載檢測電壓: .V至1.4V（典型）
• ?過壓/欠壓閾值?:
  • 過壓關斷閾值: 2V至6V
  • 欠壓關斷閾值（TPIC6L/L）: 4.1V至.V

五、操作原理

• ?串行數據操作?:
  • 通過CS激活串行接口，數據在SCLK的上升沿通過SDI移入，在下降沿從SDO移出。
  • 故障數據在CS的下降沿鎖存到串行寄存器。
• ?并行數據操作?:
  • 數據直接從并行輸入（IN0-IN）異步傳輸?shù)较鄳?yīng)的GATE輸出。
• ?故障處理?:
  • 檢測到短路負載故障時，TPIC6L將輸出轉換為低占空比PWM信號，以保護FET免受過熱。
  • 過壓或欠壓時，所有通道被禁用，并發送故障信號。

六、應用信息

• ?典型應用?:
  • 適用于低頻開關應用，如電磁閥、繼電器等電感負載。
• ?布局建議?:
  • 建議將驅動器靠近FET的柵極放置，以減少振蕩。
  • 對于長輸出路徑，建議在柵極附近串聯一個小電阻。

七、封裝與材料信息

• 提供了多種封裝選項，包括TPICL2DBR、TPICL2DBRG等。
• 提供了詳細的封裝尺寸、磁帶和卷盤信息。
