1簡介

工業自動化環境中，變送器進行各種物理量（如溫度、壓力等）的測量和遠距離傳輸，是工業自動化中不可或缺的組成部分。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。常見的標準化輸出信號有與溫度成線性關系的4~20mA電流信號、0~5V / 0~10V電壓信號、RS485數字信號輸出等。

Holtek溫度變送器方案采用雙板設計，分別為顯示板和主控板。顯示板以HT68F003作為主控，可直推LED進行顯示，并和主控板進行通信；主控板以信號測量專用MCU BH66F5242作為主控，高度集成24-bit ADC、LDO、OPA、12-bit DAC，16-bit PTM，可實現溫度傳感器(Pt100)的測量采樣和恒流驅動以及組建4~20mA信號傳輸，以精簡的外圍電路實現溫度變送器功能。

2應用領域

本方案「溫度變送器」適用傳感器測量應用、變送器(工業測量)，客戶亦可修改設計拓展應用到其它產品。

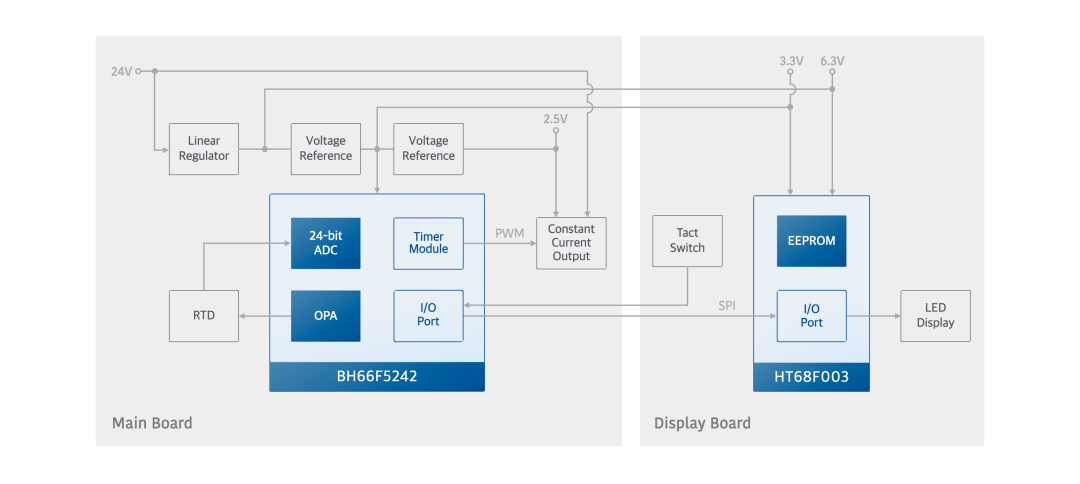

3應用方框圖

溫度變送器應用方案圖

4方案特點

電路精簡：

BH66F5242是一顆測量專用MCU，高度集成24-bit Delta-Sigma ADC、LDO、OPA、12-bit DAC和16-bit PTM，可實現溫度傳感器(Pt100)的測量采樣和恒流驅動以及組建4~20mA信號傳輸；內置64 Byte True EEPROM用于保存校準和設定值，USIM Module (UART/SPI/I2C)，還可以擴展其他功能模塊，如實現其他傳輸方式等。

采樣更穩定：

MCU 24-bit ADC內置EMI Filter，可抗EMI干擾，采樣測溫元件值更穩定。
