第十八章 I2C通信測試

本章參考資料：《W55MH32參考手冊》I2C章節及《I2C總線協議》。

若對I2C通訊協議不了解，可先閱讀《I2C總線協議》文檔的內容學習。

1 I2C協議簡介

I2C 通訊協議(Inter－Integrated Circuit)是由Phiilps公司開發的，由于它引腳少，硬件實現簡單，可擴展性強， 不需要USART、CAN等通訊協議的外部收發設備，現在被廣泛地使用在系統內多個集成電路(IC)間的通訊。

在計算機科學里，大部分復雜的問題都可以通過分層來簡化。如芯片被分為內核層和片上外設；W55MH32標準庫則是在寄存器與用戶代碼之間的軟件層。 對于通訊協議，我們也以分層的方式來理解，最基本的是把它分為物理層和協議層。物理層規定通訊系統中具有機械、電子功能部分的特性， 確保原始數據在物理媒體的傳輸。協議層主要規定通訊邏輯，統一收發雙方的數據打包、解包標準。

下面我們分別對I2C協議的物理層及協議層進行講解。

1.1 I2C物理層

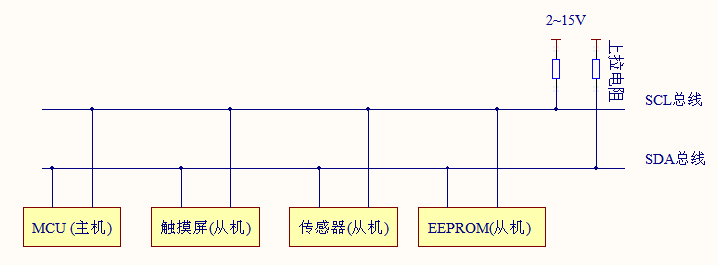

I2C通訊設備之間的常用連接方式見下圖，常見的I2C通訊系統 ：

它的物理層有如下特點：

它是一個支持設備的總線?！翱偩€”指多個設備共用的信號線。在一個I2C通訊總線中， 可連接多個I2C通訊設備，支持多個通訊主機及多個通訊從機。

一個I2C總線只使用兩條總線線路，一條雙向串行數據線(SDA) ， 一條串行時鐘線 (SCL)。數據線即用來表示數據，時鐘線用于數據收發同步。

每個連接到總線的設備都有一個獨立的地址， 主機可以利用這個地址進行不同設備之間的訪問。

總線通過上拉電阻接到電源。當I2C設備空閑時，會輸出高阻態， 而當所有設備都空閑，都輸出高阻態時，由上拉電阻把總線拉成高電平。

多個主機同時使用總線時，為了防止數據沖突， 會利用仲裁方式決定由哪個設備占用總線。

具有三種傳輸模式：標準模式傳輸速率為100kbit/s ，快速模式為400kbit/s ， 高速模式下可達 3.4Mbit/s，但目前大多I2C設備尚不支持高速模式。

連接到相同總線的 IC 數量受到總線的最大電容 400pF 限制 。

1.2 協議層

I2C的協議定義了通訊的起始和停止信號、數據有效性、響應、仲裁、時鐘同步和地址廣播等環節。

1.2.1 I2C基本讀寫過程

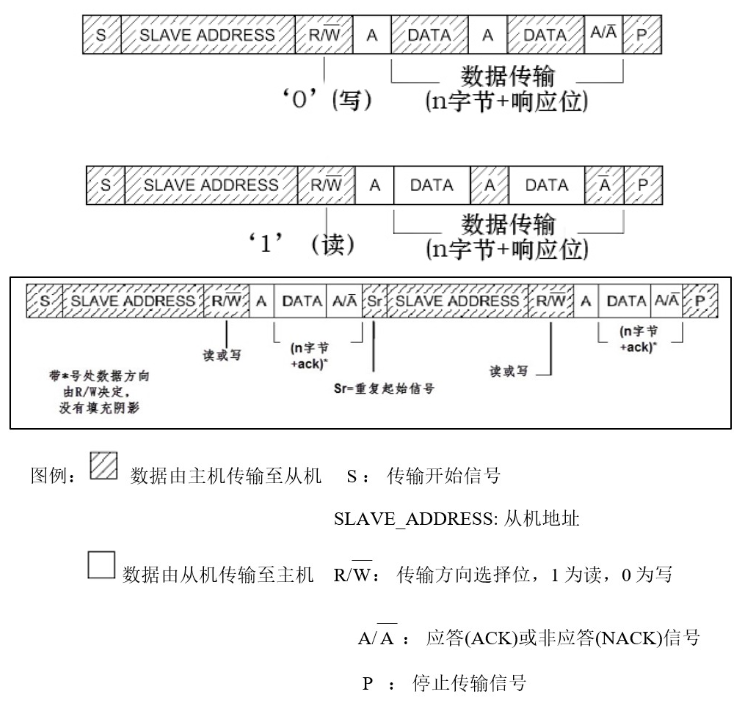

先看看I2C通訊過程的基本結構，它的通訊過程見下圖，主機寫數據到從機 、 主機由從機中讀數據 及圖 I2C通訊復合格式 ：

這些圖表示的是主機和從機通訊時，SDA線的數據包序列。

其中S表示由主機的I2C接口產生的傳輸起始信號(S)，這時連接到I2C總線上的所有從機都會接收到這個信號。

起始信號產生后，所有從機就開始等待主機緊接下來廣播 的從機地址信號 (SLAVE_ADDRESS)。在I2C總線上， 每個設備的地址都是唯一的，當主機廣播的地址與某個設備地址相同時，這個設備就被選中了，沒被選中的設備將會忽略之后的數據信號。 根據I2C協議，這個從機地址可以是7位或10位。

在地址位之后，是傳輸方向的選擇位，該位為0時，表示后面的數據傳輸方向是由主機傳輸至從機，即主機向從機寫數據。該位為1時，則相反，即主機由從機讀數據。

從機接收到匹配的地址后，主機或從機會返回一個應答(ACK)或非應答(NACK)信號，只有接收到應答信號后，主機才能繼續發送或接收數據。

寫數據

若配置的方向傳輸位為“寫數據”方向，即第一幅圖的情況，廣播完地址，接收到應答信號后，主機開始正式向從機傳輸數據(DATA)， 數據包的大小為8位，主機每發送完一個字節數據，都要等待從機的應答信號(ACK)，重復這個過程，可以向從機傳輸N個數據， 這個N沒有大小限制。當數據傳輸結束時，主機向從機發送一個停止傳輸信號(P)，表示不再傳輸數據。

讀數據

若配置的方向傳輸位為“讀數據”方向，即第二幅圖的情況，廣播完地址，接收到應答信號后，從機開始向主機返回數據(DATA)， 數據包大小也為8位，從機每發送完一個數據，都會等待主機的應答信號(ACK)，重復這個過程，可以返回N個數據，這個N也沒有大小限制。 當主機希望停止接收數據時，就向從機返回一個非應答信號(NACK)，則從機自動停止數據傳輸。

讀和寫數據

除了基本的讀寫，I2C通訊更常用的是復合格式，即第三幅圖的情況，該傳輸過程有兩次起始信號(S)。一般在第一次傳輸中， 主機通過SLAVE_ADDRESS尋找到從設備后，發送一段“數據”，這段數據通常用于表示從設備內部的寄存器或存儲器地址(注意區分它與SLAVE_ADDRESS的區別)； 在第二次的傳輸中，對該地址的內容進行讀或寫。也就是說，第一次通訊是告訴從機讀寫地址，第二次則是讀寫的實際內容。

以上通訊流程中包含的各個信號分解如下：

1.2.2 通訊的起始和停止信號

前文中提到的起始(S)和停止(P)信號是兩種特殊的狀態，見下圖，起始和停止信號 。 當 SCL 線是高電平時 SDA 線從高電平向低電平切換，這個情況表示通訊的起始。 當 SCL 是高電平時 SDA 線由低電平向高電平切換，表示通訊的停止。起始和停止信號一般由主機產生。

1.2.3 數據有效性

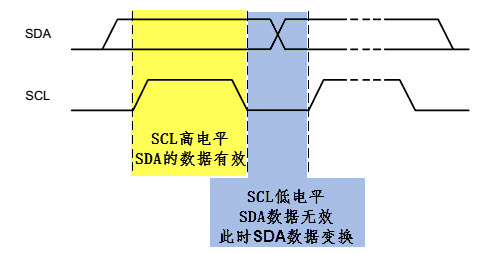

I2C使用SDA信號線來傳輸數據，使用SCL信號線進行數據同步。見下圖，數據有效性 。 SDA數據線在SCL的每個時鐘周期傳輸一位數據。傳輸時，SCL為高電平的時候SDA表示的數據有效，即此時的SDA為高電平時表示數據“1”， 為低電平時表示數據“0”。當SCL為低電平時，SDA的數據無效，一般在這個時候SDA進行電平切換，為下一次表示數據做好準備。

每次數據傳輸都以字節為單位，每次傳輸的字節數不受限制。

1.2.4 地址及數據方向

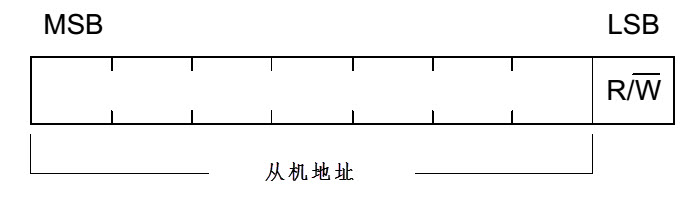

I2C總線上的每個設備都有自己的獨立地址，主機發起通訊時，通過SDA信號線發送設備地址(SLAVE_ADDRESS)來查找從機。 I2C協議規定設備地址可以是7位或10位，實際中7位的地址應用比較廣泛。緊跟設備地址的一個數據位用來表示數據傳輸方向， 它是數據方向位(R/)，第8位或第11位。數據方向位為“1”時表示主機由從機讀數據，該位為“0”時表示主機向從機寫數據。 見下圖，設備地址及數據傳輸方向 ：

讀數據方向時，主機會釋放對SDA信號線的控制，由從機控制SDA信號線，主機接收信號， 寫數據方向時，SDA由主機控制，從機接收信號。

1.2.5 響應

I2C的數據和地址傳輸都帶響應。響應包括“應答(ACK)”和“非應答(NACK)”兩種信號。作為數據接收端時， 當設備(無論主從機)接收到I2C傳輸的一個字節數據或地址后，若希望對方繼續發送數據，則需要向對方發送“應答(ACK)”信號， 發送方會繼續發送下一個數據；若接收端希望結束數據傳輸，則向對方發送“非應答(NACK)”信號， 發送方接收到該信號后會產生一個停止信號，結束信號傳輸。

傳輸時主機產生時鐘，在第9個時鐘時，數據發送端會釋放SDA的控制權，由數據接收端控制SDA， 若SDA為高電平，表示非應答信號(NACK)，低電平表示應答信號(ACK)。

2 W55MH32的I2C特性及架構

如果我們直接控制W55MH32的兩個GPIO引腳，分別用作SCL及SDA，按照上述信號的時序要求， 直接像控制LED燈那樣控制引腳的輸出(若是接收數據時則讀取SDA電平)，就可以實現I2C通訊。 同樣，假如我們按照USART的要求去控制引腳，也能實現USART通訊。所以只要遵守協議，就是標準的通訊， 不管您如何實現它，不管是ST生產的控制器還是ATMEL生產的存儲器， 都能按通訊標準交互。

由于直接控制GPIO引腳電平產生通訊時序時，需要由CPU控制每個時刻的引腳狀態， 所以稱之為“軟件模擬協議”方式。

相對地，還有“硬件協議”方式，W55MH32的I2C片上外設專門負責實現I2C通訊協議， 只要配置好該外設，它就會自動根據協議要求產生通訊信號，收發數據并緩存起來， CPU只要檢測該外設的狀態和訪問數據寄存器，就能完成數據收發。 這種由硬件外設處理I2C協議的方式減輕了CPU的工作，且使軟件設計更加簡單。

2.1 W55MH32的I2C外設簡介

I2C(芯片間)總線接口連接微控制器和串行 I2C 總線。它提供多主機功能，控制所有 I2C 總線特定的時序、協議、仲裁和定時。支持標準和快速兩種模式，同時與 SMBus2.0 兼容。I2C 模塊有多種用途，包括 CRC 碼的生成和校驗、SMBus(系統管理總線—SystemManagementBus)和 PMBus(電源管理總線—PowerManagementBus)。根據特定設備的需要，可以使用 DMA 以減輕 CPU 的負擔。

2.2 W55MH32的I2C架構剖析

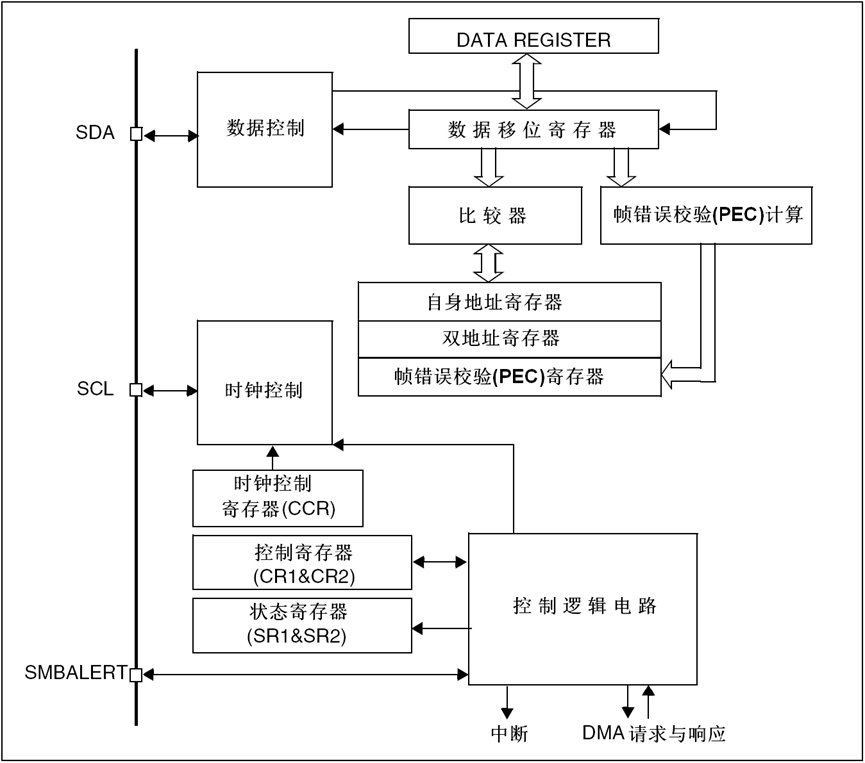

W55MH32的I2C架構圖如下 ：

2.2.1 通訊引腳

I2C的所有硬件架構都是根據圖中左側SCL線和SDA線展開的(其中的SMBA線用于SMBUS的警告信號，I2C通訊沒有使用)。 W55MH32芯片有多個I2C外設，它們的I2C通訊信號引出到不同的GPIO引腳上，使用時必須配置到這些指定的引腳。關于GPIO引腳的復用功能，以規格書為準。

2.2.2. 時鐘控制邏輯

SCL線的時鐘信號，由I2C接口根據時鐘控制寄存器(CCR)控制， 控制的參數主要為時鐘頻率。配置I2C的CCR寄存器可修改通訊速率相關的參數：

可選擇I2C通訊的“標準/快速”模式，這兩個模式分別I2C對應100/400Kbit/s的通訊速率。

在快速模式下可選擇SCL時鐘的占空比，可選Tlow/Thigh=2或Tlow/Thigh=16/9模式， 我們知道I2C協議在SCL高電平時對SDA信號采樣， SCL低電平時SDA準備下一個數據，修改SCL的高低電平比會影響數據采樣，但其實這兩個模式的比例差別并不大， 若不是要求非常嚴格，這里隨便選就可以了。

CCR寄存器中還有一個12位的配置因子CCR，它與I2C外設的輸入時鐘源共同作用，產生SCL時鐘， W55MH32的I2C外設都掛載在APB1總線上，使用APB1的時鐘源PCLK1，SCL信號線的輸出時鐘公式如下：

標準模式：

Thigh=CCR*TPCKL1 Tlow = CCR*TPCLK1

快速模式中 Tlow/Thigh=2 時：

Thigh = CCR*TPCKL1 Tlow = 2*CCR*TPCKL1

快速模式中 Tlow/Thigh=16/9 時：

Thigh = 9*CCR*TPCKL1 Tlow = 16*CCR*TPCKL1

例如，我們的PCLK1=36MHz，想要配置400Kbit/s的速率，計算方式如下：

PCLK時鐘周期： TPCLK1 = 1/36000000

目標SCL時鐘周期： TSCL = 1/400000

SCL時鐘周期內的高電平時間： THIGH = TSCL/3

SCL時鐘周期內的低電平時間： TLOW = 2*TSCL/3

計算CCR的值： CCR = THIGH/TPCLK1 = 30

計算結果得出CCR為30，向該寄存器位寫入此值則可以控制IIC的通訊速率為400KHz，其實即使配置出來的SCL時鐘不完全等于標準的400KHz， IIC通訊的正確性也不會受到影響，因為所有數據通訊都是由SCL協調的，只要它的時鐘頻率不遠高于標準即可。

2.2.3. 數據控制邏輯

I2C的SDA信號主要連接到數據移位寄存器上，數據移位寄存器的數據來源及目標是數據寄存器(DR)、地址寄存器(OAR)、PEC寄存器以及SDA數據線。 當向外發送數據的時候，數據移位寄存器以“數據寄存器”為數據源，把數據一位一位地通過SDA信號線發送出去；當從外部接收數據的時候， 數據移位寄存器把SDA信號線采樣到的數據一位一位地存儲到“數據寄存器”中。若使能了數據校驗，接收到的數據會經過PCE計算器運算， 運算結果存儲在“PEC寄存器”中。當W55MH32的I2C工作在從機模式的時候，接收到設備地址信號時， 數據移位寄存器會把接收到的地址與W55MH32的自身的“I2C地址寄存器”的值作比較，以便響應主機的尋址。 W55MH32的自身I2C地址可通過修改“自身地址寄存器”修改，支持同時使用兩個I2C設備地址，兩個地址分別存儲在OAR1和OAR2中。

2.2.4. 整體控制邏輯

整體控制邏輯負責協調整個I2C外設，控制邏輯的工作模式根據我們配置的“控制寄存器(CR1/CR2)”的參數而改變。在外設工作時， 控制邏輯會根據外設的工作狀態修改“狀態寄存器(SR1和SR2)”，我們只要讀取這些寄存器相關的寄存器位，就可以了解I2C的工作狀態。 除此之外，控制邏輯還根據要求，負責控制產生I2C中斷信號、DMA請求及各種I2C的通訊信號(起始、停止、響應信號等)。

2.3 通訊過程

使用I2C外設通訊時，在通訊的不同階段它會對“狀態寄存器(SR1及SR2)”的不同數據位寫入參數，我們通過讀取這些寄存器標志來了解通訊狀態。

2.3.1 主發送器

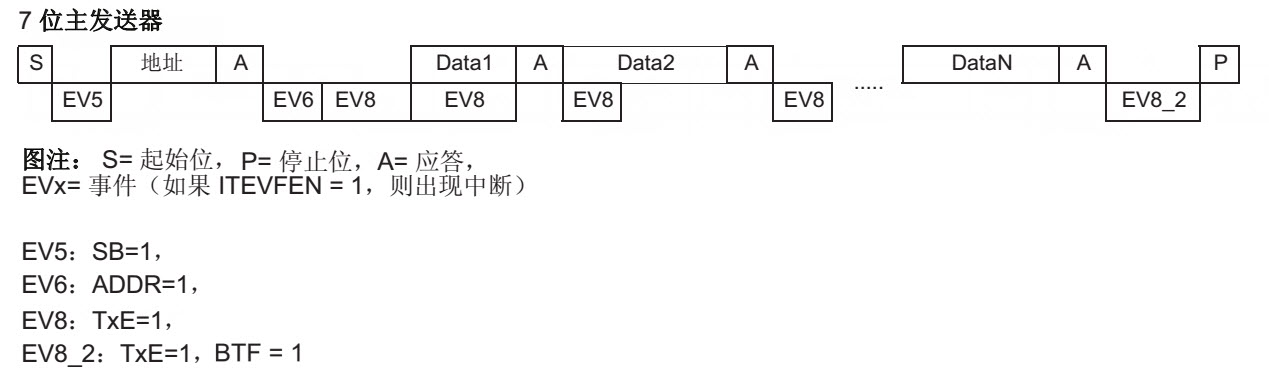

主發送器通訊過程如下圖 。圖中的是“主發送器”流程，即作為I2C通訊的主機端時，向外發送數據時的過程：

主發送器發送流程及事件說明如下：

控制產生起始信號(S)，當發生起始信號后，它產生事件“EV5”， 并會對SR1寄存器的“SB”位置1，表示起始信號已經發送；

緊接著發送設備地址并等待應答信號，若有從機應答，則產生事件“EV6”及“EV8”， 這時SR1寄存器的“ADDR”位及“TXE”位被置1，ADDR 為1表示地址已經發送，TXE為1表示數據寄存器為空；

以上步驟正常執行并對ADDR位清零后，我們往I2C的“數據寄存器DR”寫入要發送的數據， 這時TXE位會被重置0，表示數據寄存器非空，I2C外設通過SDA信號線一位位把數據發送出去后，又會產生“EV8”事件，即TXE位被置1，重復這個過程，就可以發送多個字節數據了；

當我們發送數據完成后，控制I2C設備產生一個停止信號(P)，這個時候會產生EV8_2事件， SR1的TXE位及BTF位都被置1，表示通訊結束。

假如我們使能了I2C中斷，以上所有事件產生時，都會產生I2C中斷信號，進入同一個中斷服務函數，到I2C中斷服務程序后，再通過檢查寄存器位來判斷是哪一個事件。

2.3.2. 主接收器

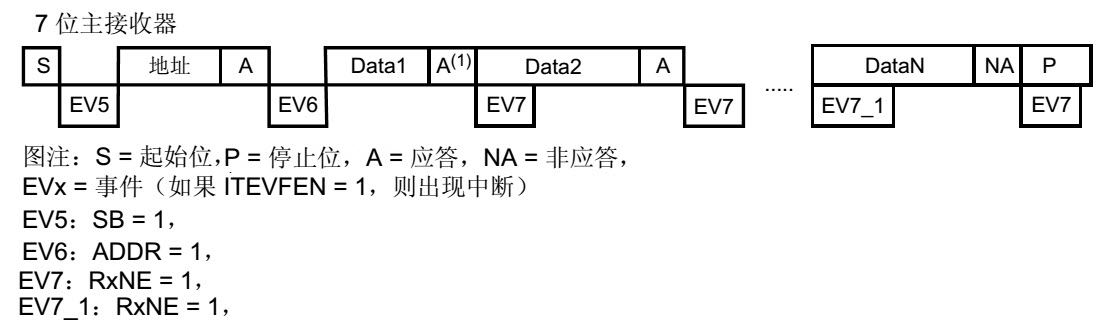

再來分析主接收器過程，即作為I2C通訊的主機端時，從外部接收數據的過程，見下圖，主接收器過程 ：

主接收器接收流程及事件說明如下：

同主發送流程，起始信號(S)是由主機端產生的，控制發生起始信號后，它產生事件“EV5”， 并會對SR1寄存器的“SB”位置1，表示起始信號已經發送；

緊接著發送設備地址并等待應答信號，若有從機應答，則產生事件“EV6”這時SR1寄存器的“ADDR”位被置1， 表示地址已經發送。

從機端接收到地址后，開始向主機端發送數據。當主機接收到這些數據后，會產生“EV7”事件， SR1寄存器的RXNE被置1，表示接收數據寄存器非空，我們讀取該寄存器后，可對數據寄存器清空， 以便接收下一次數據。此時我們可以控制I2C發送應答信號(ACK)或非應答信號(NACK)，若應答， 則重復以上步驟接收數據，若非應答，則停止傳輸；

發送非應答信號后， 產生停止信號(P)，結束傳輸。

在發送和接收過程中，有的事件不只是標志了我們上面提到的狀態位，還可能同時標志主機狀態之類的狀態位，而且讀了之后還需要清除標志位， 比較復雜。我們可使用W55MH32標準庫函數來直接檢測這些事件的復合標志，降低編程難度。

3 I2C初始化結構體詳解

跟其它外設一樣，W55MH32標準庫提供了I2C初始化結構體及初始化函數來配置I2C外設。 初始化結構體及函數定義在庫文件“w55mh32_i2c.h”及“w55mh32_i2c.c”中， 編程時我們可以結合這兩個文件內的注釋使用或參考庫幫助文檔。了解初始化結構體后我們就能對I2C外設運用自如了， 見代碼清單:I2C-1 ：

代碼清單:I2C-1 I2C初始化結構體

typedef struct {
    uint32_t I2C_ClockSpeed; /*!< 設置SCL時鐘頻率，此值要低于400000*/
    uint16_t I2C_Mode;      /*!< 指定工作模式，可選I2C模式及SMBUS模式 */
    uint16_t I2C_DutyCycle; /*指定時鐘占空比，可選low/high = 2:1及16:9模式*/
    uint16_t I2C_OwnAddress1;     /*!< 指定自身的I2C設備地址 */
    uint16_t I2C_Ack;                 /*!< 使能或關閉響應(一般都要使能) */
    uint16_t I2C_AcknowledgedAddress; /*!< 指定地址的長度，可為7位及10位 */
} I2C_InitTypeDef;

這些結構體成員說明如下，其中括號內的文字是對應參數在W55MH32標準庫中定義的宏：

I2C_ClockSpeed

本成員設置的是I2C的傳輸速率，在調用初始化函數時，函數會根據我們輸入的數值經過運算后把時鐘因子寫入到I2C的時鐘控制寄存器CCR。 而我們寫入的這個參數值不得高于400KHz。實際上由于CCR寄存器不能寫入小數類型的時鐘因子，影響到SCL的實際頻率可能會低于本成員設置的參數值， 這時除了通訊稍慢一點以外，不會對I2C的標準通訊造成其它影響。

I2C_Mode

本成員是選擇I2C的使用方式，有I2C模式(I2C_Mode_I2C)和SMBus主、 從模式(I2C_Mode_SMBusHost、 I2C_Mode_SMBusDevice ) 。 I2C不需要在此處區分主從模式，直接設置I2C_Mode_I2C即可。

I2C_DutyCycle

本成員設置的是I2C的SCL線時鐘的占空比。該配置有兩個選擇， 分別為低電平時間比高電平時間為2：1 ( I2C_DutyCycle_2)和16：9 (I2C_DutyCycle_16_9)。 其實這兩個模式的比例差別并不大，一般要求都不會如此嚴格，這里隨便選就可以。

I2C_OwnAddress1

本成員配置的是W55MH32的I2C設備自己的地址，每個連接到I2C總線上的設備都要有一個自己的地址，作為主機也不例外。 地址可設置為7位或10位(受下面I2C_AcknowledgeAddress成員決定)，只要該地址是I2C總線上唯一的即可。

W55MH32的I2C外設可同時使用兩個地址，即同時對兩個地址作出響應，這個結構成員I2C_OwnAddress1配置的是默認的、OAR1寄存器存儲的地址， 若需要設置第二個地址寄存器OAR2，可使用I2C_OwnAddress2Config()函數來配置，OAR2不支持10位地址，只有7位。

I2C_Ack_Enable

本成員是關于I2C應答設置，設置為使能則可以發送響應信號。本實驗配置為允許應答(I2C_Ack_Enable)， 這是絕大多數遵循I2C標準的設備的通訊要求，改為禁止應答(I2C_Ack_Disable)往往會導致通訊錯誤。

I2C_AcknowledgeAddress

本成員選擇I2C的尋址模式是7位還是10位地址。這需要根據實際連接到I2C總線上設備的地址進行選擇，這個成員的配置也影響到I2C_OwnAddress1成員， 只有這里設置成10位模式時，I2C_OwnAddress1才支持10位地址。

配置完這些結構體成員值，調用庫函數I2C_Init()即可把結構體的配置寫入到寄存器中。

4 I2C通信測試

4.1 編程要點

配置通訊使用的目標引腳為開漏模式；

使能I2C外設的時鐘；

配置I2C外設的模式、地址、速率等參數并使能I2C外設；

編寫基本I2C按字節收發的函數；

4.2 代碼分析

1. 頭文件和宏定義

#include
#include
#include
#include "delay.h"
#include "w55mh32.h"

#define BUFF_SIZE 256

引入了標準庫、自定義延時庫和硬件相關庫的頭文件，同時定義了緩沖區大小為 256 字節。

2. 函數聲明

聲明了一系列函數，涵蓋 UART、NVIC、I2C 的配置，I2C 主從設備測試，數據填充、打印，以及命令獲取等功能。

3. 全局變量

USART_TypeDef *USART_TEST = USART1;
uint8_t SendBuff[BUFF_SIZE];
uint8_t RecvBuff[BUFF_SIZE];
uint8_t RecvFlag = 0;

定義了用于測試的串口為USART1，以及發送緩沖區、接收緩沖區和接收標志。

4. 主函數main()

int main(void)
{
    uint8_t           cmd;
    RCC_ClocksTypeDef clocks;

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);
    delay_init();
    UART_Configuration(115200);
    RCC_GetClocksFreq(&clocks);

    printf("n");
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency / 1000000, (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000, (float)clocks.PCLK2_Frequency / 1000000, (float)clocks.ADCCLK_Frequency / 1000000);

    printf("IIC Transmit Test.n");
    printf("m: IIC master polling sendn");
    printf("r: IIC slave int receiven");

    IIC_Configuration();

    while (1)
    {
        cmd = GetCmd();
        switch (cmd)
        {
        case 'm':
            printf("IIC polling master send data:n");
            IIC_MasterTest();
            break;
        case 'r':
            printf("IIC slave receive data...n");
            NVIC_Configuration();
            IIC_SlaveTest();
            break;
        }
    }
}

初始化 CRC 時鐘、延時函數和 UART，波特率設為 115200。

獲取系統時鐘頻率并通過串口輸出。

輸出 I2C 通信測試提示和命令選項。

配置 I2C。

進入無限循環，等待用戶輸入命令：輸入m，執行 I2C 主設備輪詢發送測試。

輸入r，配置 NVIC 并執行 I2C 從設備中斷接收測試。

5. I2C 配置函數IIC_Configuration()

void IIC_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    I2C_InitTypeDef  I2C_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1 | RCC_APB1Periph_I2C2, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_OD;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    GPIO_ForcePuPdCmd(GPIOB, ENABLE);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_6);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_7);

    I2C_DeInit(I2C1);
    I2C_InitStructure.I2C_Mode                = I2C_Mode_I2C;
    I2C_InitStructure.I2C_DutyCycle           = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_OwnAddress1         = 0xA0;
    I2C_InitStructure.I2C_ClockSpeed          = 100000;
    I2C_InitStructure.I2C_Ack                 = I2C_Ack_Enable;

    I2C_Init(I2C1, &I2C_InitStructure);
    I2C_Cmd(I2C1, ENABLE);
}

使能 GPIOB 和 I2C1、I2C2 的時鐘。

配置 GPIOB 的 6、7 引腳為復用開漏輸出，并啟用內部上拉。

初始化 I2C1，設置工作模式、占空比、地址模式、自身地址、時鐘速度和應答使能，最后使能 I2C1。

6. I2C 主設備測試函數IIC_MasterTest()

void IIC_MasterTest(void)
{
    uint32_t i = 0, j;

    FillData();
    j = BUFF_SIZE;
    DataPrintf(SendBuff, BUFF_SIZE);

    I2C_GenerateSTART(I2C1, ENABLE);
    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

    I2C_Send7bitAddress(I2C1, 0xA0, I2C_Direction_Transmitter);
    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

    while (j--)
    {
        I2C_SendData(I2C1, SendBuff[i]);
        while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
        i++;
    }

    I2C_GenerateSTOP(I2C1, ENABLE);
    while ((I2C1->CR1 & 0x200) == 0x200);
}

調用FillData()函數填充發送緩沖區，并打印發送數據。

生成 I2C 起始信號，等待主模式選擇事件。

發送從設備地址，等待主發送模式選擇事件。

循環發送緩沖區中的數據，每次發送后等待字節發送完成事件。

生成 I2C 停止信號，等待停止信號發送完成。

7. I2C 從設備測試函數IIC_SlaveTest()

void IIC_SlaveTest(void)
{
    FillData();
    I2C_ITConfig(I2C1, I2C_IT_EVT | I2C_IT_BUF, ENABLE);
    I2C_ITConfig(I2C1, I2C_IT_ERR, ENABLE);

    while (1)
    {
        if (RecvFlag == 1)
        {
            DataPrintf(RecvBuff, BUFF_SIZE);
            if (memcmp(RecvBuff, SendBuff, BUFF_SIZE) == 0)
            {
                printf("IIC slave int receive data successn");
            }
            memset(RecvBuff, 0, BUFF_SIZE);
            RecvFlag = 0;
        }
    }
}

調用FillData()函數填充發送緩沖區。

使能 I2C1 的事件、緩沖區和錯誤中斷。

進入無限循環，當RecvFlag置 1 時，打印接收數據，比較接收和發送數據，若相同則輸出接收成功信息，然后清空接收緩沖區并復位RecvFlag。

8. NVIC 配置函數NVIC_Configuration()

void NVIC_Configuration(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_InitStructure.NVIC_IRQChannel                   = I2C1_EV_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority        = 2;
    NVIC_InitStructure.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    NVIC_InitStructure.NVIC_IRQChannel                   = I2C1_ER_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority        = 3;
    NVIC_Init(&NVIC_InitStructure);
}

配置 I2C1 的事件和錯誤中斷的優先級，并使能這兩個中斷。

9. 還有一些其他函數

UART_Configuration()：配置 UART1，設置波特率、數據位、停止位等參數。

DataPrintf()：以十六進制格式打印緩沖區數據。

FillData()：填充發送緩沖區，數據從0x01開始遞增。

GetCmd()：從 UART1 接收用戶輸入的命令。

SER_PutChar和fputc()：重定向標準輸出函數，將字符發送到 UART1。

4.3 下載驗證

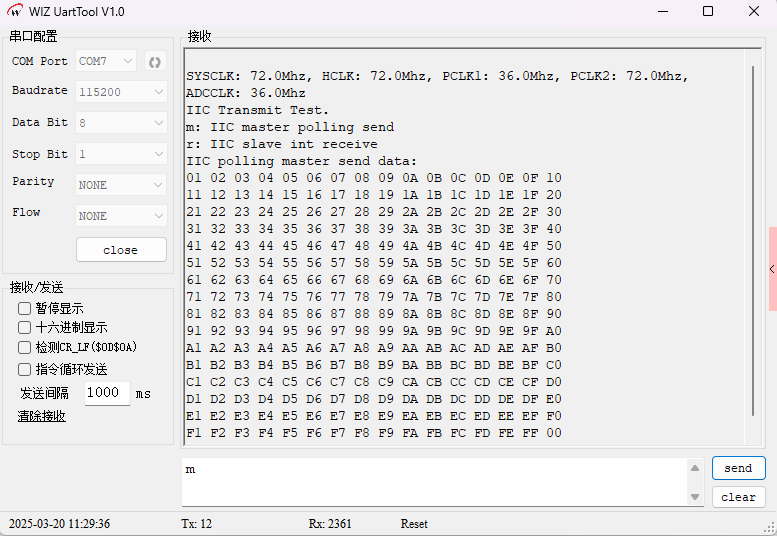

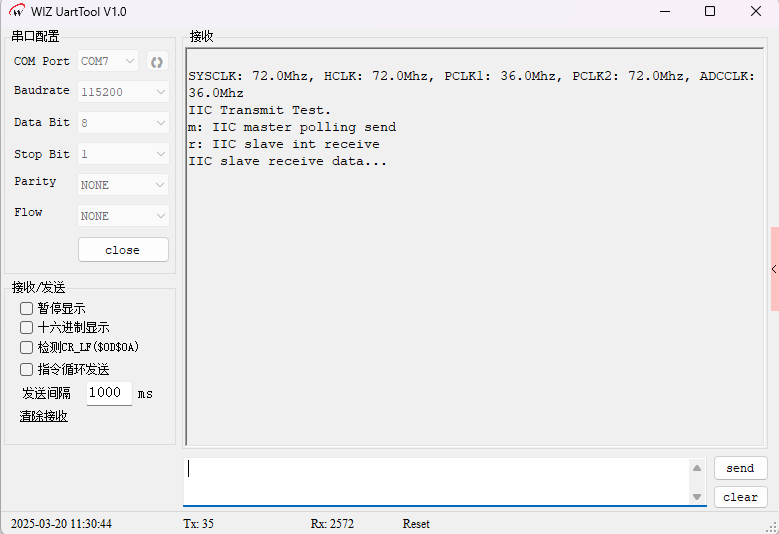

在電腦端打開串口調試助手， 把編譯好的程序下載到開發板。在串口調試助手可看到EEPROM測試的調試信息：
