實驗名稱：

ATA-309功率放大器在聲波傳感實驗中的應用

實驗方向：

聲學傳感技術

實驗設備：

ATA-309功率放大器、信號發生器，聲波傳感器，揚聲器，數據采集卡、光電探測器、DFB激光器，環形器、PC 等

實驗內容：

本實驗通過測量聲學傳感器輸出的電壓信號，計算其靈敏度、頻率響應等特性。

實驗過程：

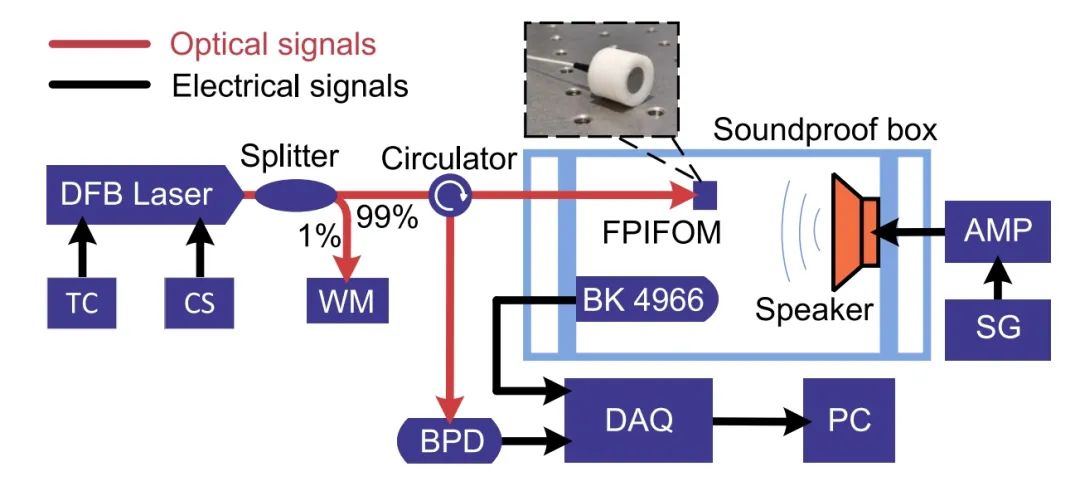

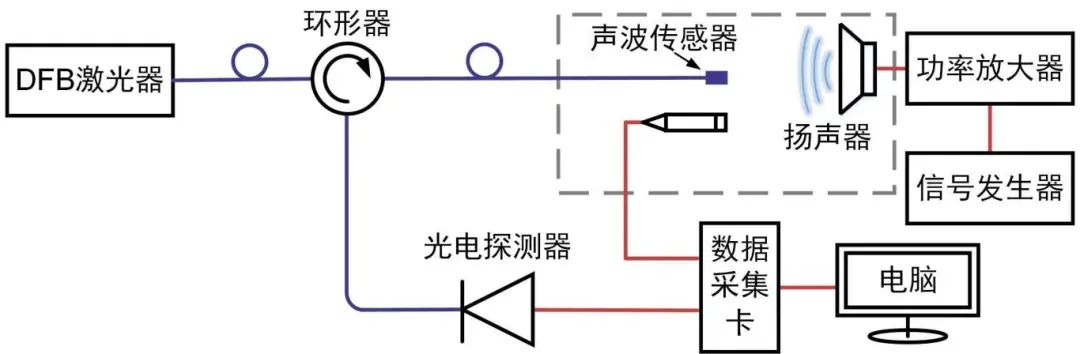

實驗模擬空氣中的聲場，測試聲學傳感器性能。將信號發生器連接功率放大器，再連接揚聲器。信號發生器輸出單頻正弦信號，通過功率放大器控制正弦電壓幅值，由揚聲器轉換為聲波信號輸出。聲波信號被待測聲學傳感器接收。

實驗結果：

實驗時，信號發生器輸出1 kHz聲波信號，通過功率放大器控制揚聲器兩端電壓，將輸出聲壓控制在0-20 mPa。分別測試三組性能不同的聲學傳感器，記錄傳感器的輸出電壓。

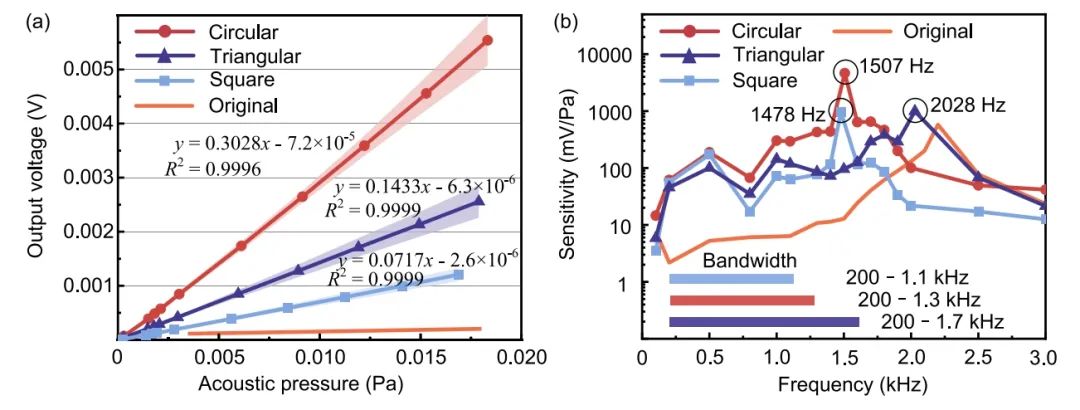

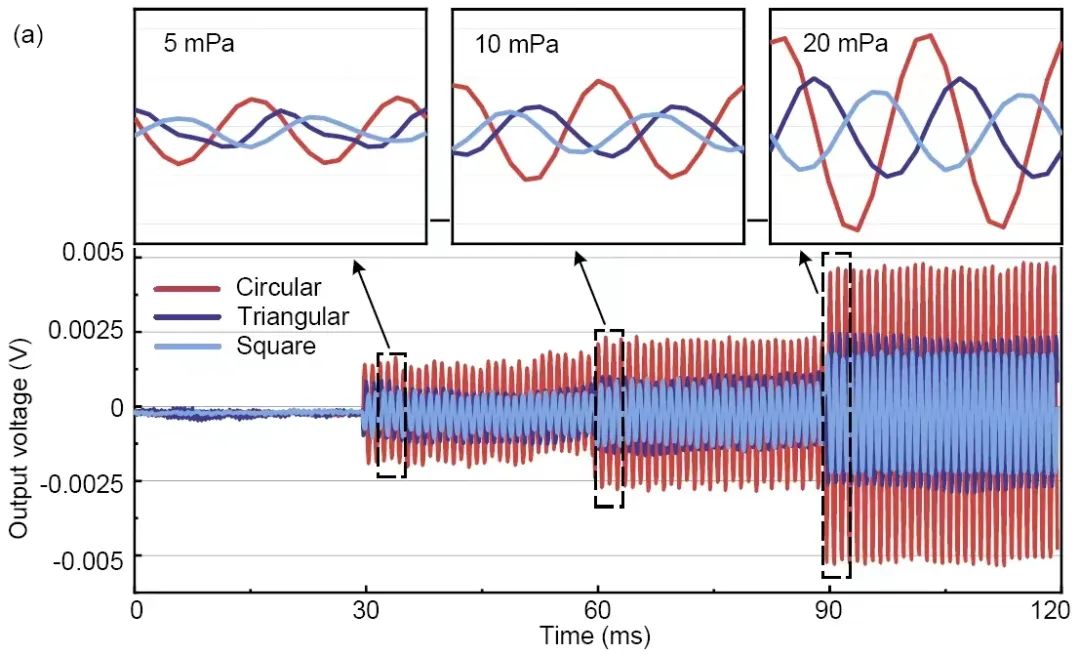

在1kHz,0-20 mPa聲場下，三組傳感器輸出電壓呈正弦，幅值隨聲壓提高而增加。其中，靈敏度最高的傳感器在20mPa聲壓下輸出電壓的峰峰值為10mV（圖中紅色曲線）。

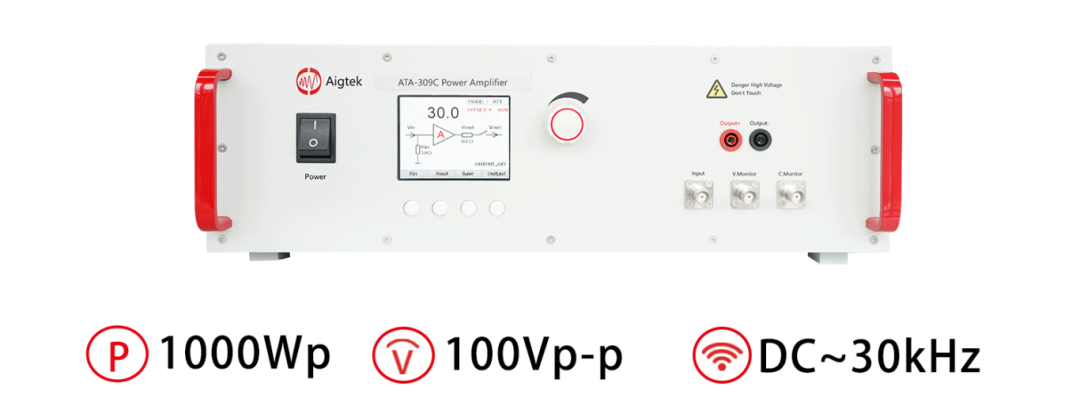

實驗中用到的ATA-309功率放大器的參數指標：
