      Analog Devices / Maxim Integrated ADPL62092監控電路

      科技觀察員 ? 2025-05-23 14:28 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices/Maxim Integrated ADPL62092監控電路采用出廠設置的復位閾值來監控1.1V至5V的電壓。該器件具有看門狗定時器和手動復位功能。ADPL62092支持開漏低激活復位輸出。在受監控的電壓超過其閾值后，復位輸出在復位超時周期內保持有效。

      數據手冊：*附件：ADPL62092 具有手動重置功能的低功耗監控電路5引線SOT 23中的看門狗計時器技術手冊.pdf

      adi ADPL62092采用5引腳SOT23封裝，工作溫度范圍為-40°C至+125°C。

      特性

      • 在整個溫度范圍內（TA = +125°C）的低電源電流：5μA（典型值），6.8μA（最大值，3.6V時）
      • 出廠設置復位閾值選項：1V至5V（50mV/100mV增量）
      • 看門狗定時器功能
      • 手動復位輸入
      • 可確保在VCC ≥ 1V時復位有效
      • 開漏復位輸出
      • 電源瞬態抑制
      • 工作溫度范圍：-40 °C至+125 °C

      應用

      簡化應用方框圖

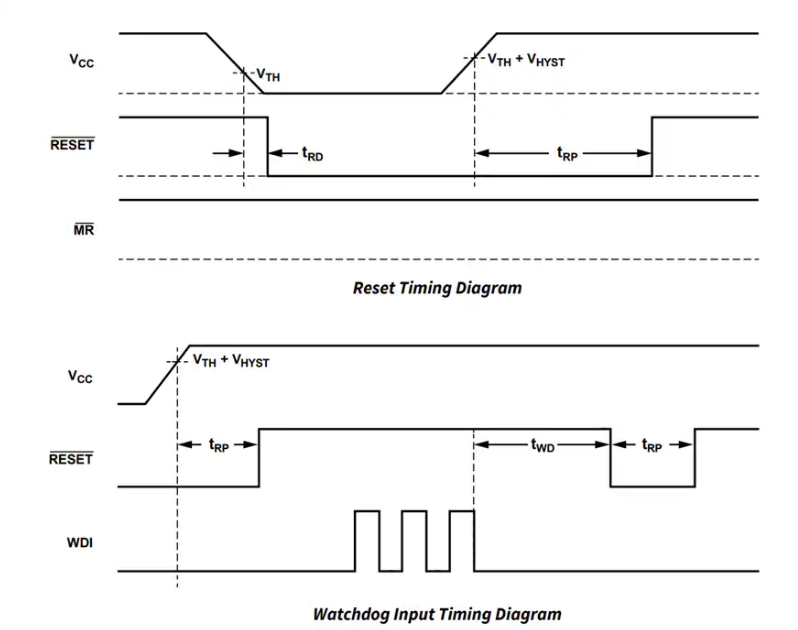

      時序圖
