      Analog Devices / Maxim Integrated ADPL62086監控電路

      科技觀察員 ? 2025-05-23 14:36 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices/Maxim Integrated ADPL62086監控電路利用出廠設置的復位閾值監控1.02V至4.8V的電壓。ADPL62086包含手動復位（MR）輸入，支持外部邏輯電路啟動復位。ADPL62086具有開漏低激活復位輸出。在受監控的電壓超過其閾值后，復位輸出在復位超時周期內保持有效。

      數據手冊：*附件：ADPL62086 低功耗監控電路，采用4引線SOT 23進行手動重置技術手冊.pdf

      adi ADPL62086采用4引腳SOT23封裝，工作溫度范圍為-40°C至+125°C。

      特性

      • 在整個溫度范圍內具有5μA（典型值）、6.8μA（最大值，3.6V時）的低電源電流（+125°C）
      • 出廠設置復位閾值選項：1.02V至4.8V（50mV/100mV增量）
      • 手動復位輸入
      • 可確保在VCC ≥ 1V時復位有效
      • 開漏復位輸出
      • 電源瞬態抑制
      • 工作溫度范圍：-40 °C至+125 °C

      應用

      簡化應用方框圖

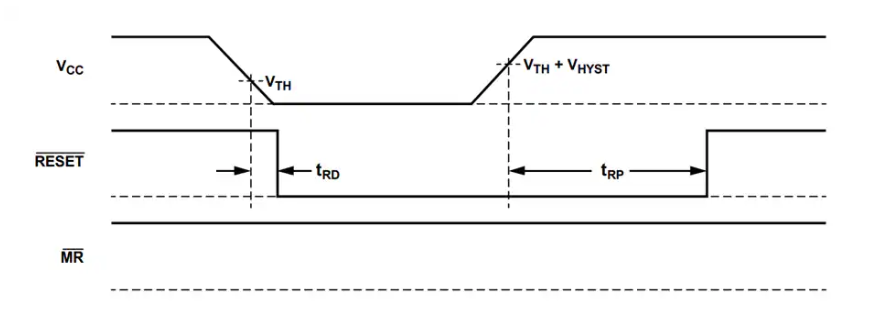

      復位時序圖
