概述
MAX3100通用異步接收器/發射器(UART)是專為基于微控制器的小型系統優化的較早UART。MAX3100采用SPI?/MICROWIRE?接口與主機微控制器(μC)通信，采用緊湊型24引腳TQFN封裝和16引腳QSOP封裝。異步I/O適用于RS-232、RS-485、紅外和光隔離數據鏈路。MAX3100的紅外數據協會(IrDA)時序模式簡化了紅外鏈路通信。

MAX3100包含一個晶體振蕩器和一個波特率發生器，具有軟件可編程的分頻比，適用于從300到230k的所有常見波特率。軟件或硬件調用的關斷模式將靜態電流降至10μA，同時允許MAX3100檢測接收器活動。

8字深的先進先出(FIFO)緩沖器充分減少了處理器開銷。該器件還提供具有四個可屏蔽源的靈活中斷功能，包括對9位網絡的地址識別。提供兩條硬件握手控制線（一條輸入和一條輸出）。

MAX3100采用14引腳塑料DIP封裝和小型16引腳QSOP封裝，支持商用和擴展級溫度范圍。
數據表：*附件：MAX3100 SPI MICROWIRE兼容UART技術手冊.pdf

應用

• 手持式儀表(PDA、掌上電腦)
• 智能儀表
• 隔離型RS-232/RS-485：直接驅動光耦
• 低成本IR數據鏈接，用于計算機/外設
• HVAC或樓宇控制中的小型網絡
• SPI系統中的UART

特性

• 采用小型TQFN和QSOP封裝
• 全功能UART：
  • 兼容IrDA SIR時序
  • 8字FIFO在高數據速率下充分減少了處理器開銷
  • 使用3.6864MHz晶體時波特率高達230k
  • 9位地址識別中斷
  • 關斷期間提供接收活動中斷
• SPI/MICROWIRE兼容微控制器接口
• 低功耗：
  • 3.3V時的工作電流為150μA
  • 帶接收中斷的關斷模式電流為10μA
• 工作模式下的電源電壓：+2.7V至+5.5V
• 用于光電耦合器的施密特觸發器輸入
• 用于光耦合器的TX和RTS輸出可吸收25mA電流

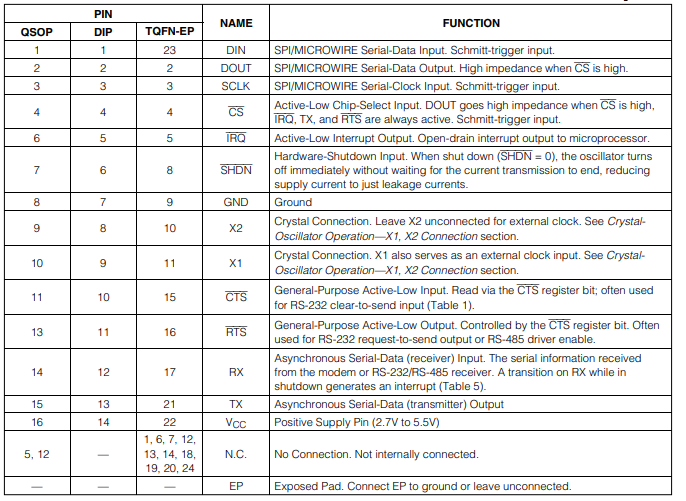

引腳配置描述

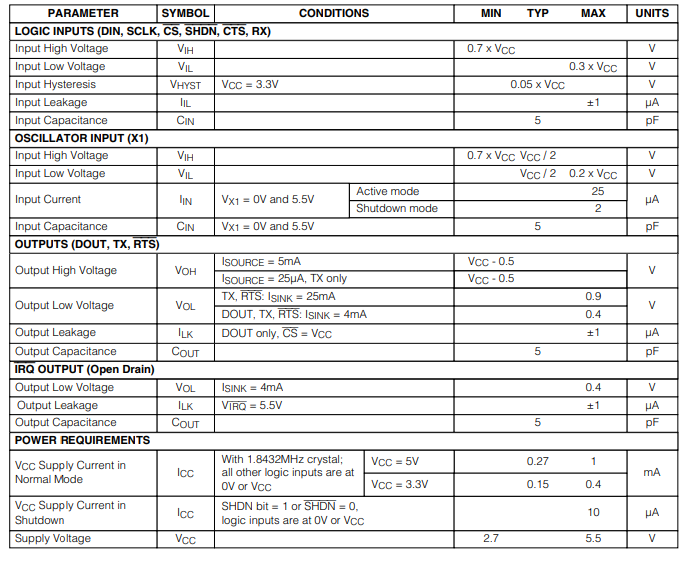

電特性

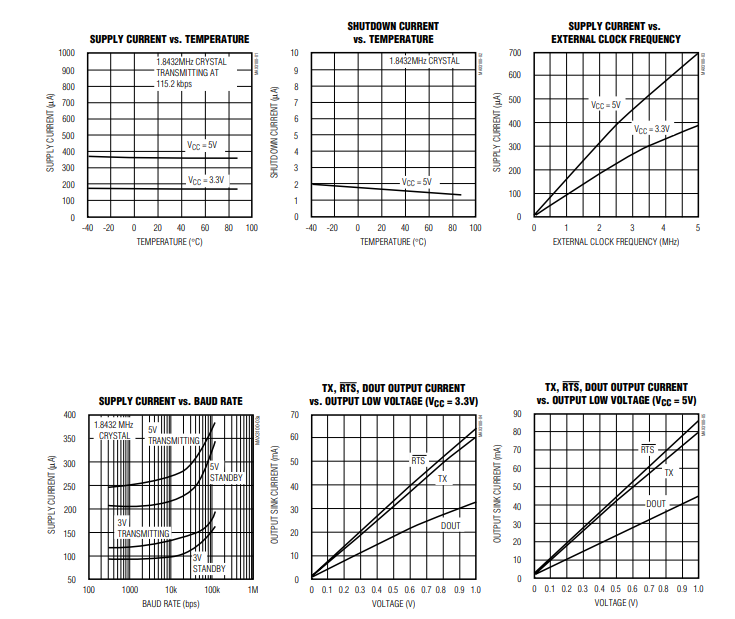

典型操作特性

詳細說明

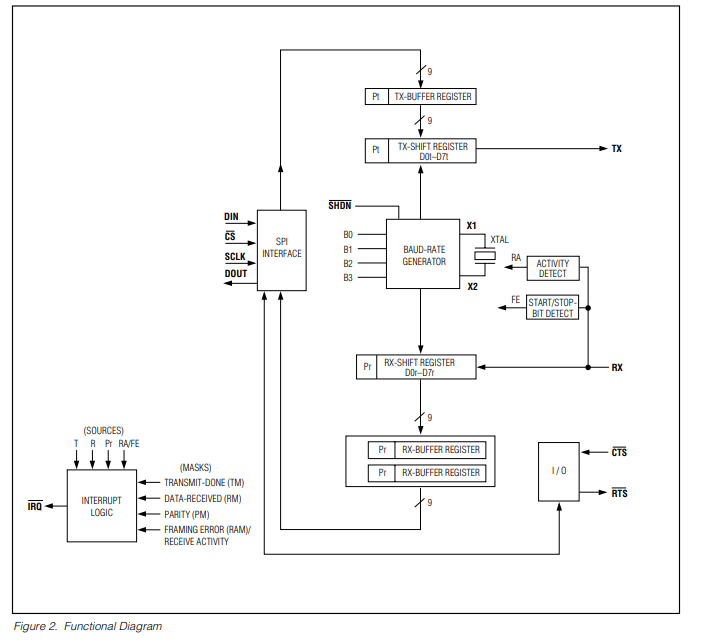

MAX3100通用異步收發傳輸器（UART）將SPI/MICROWIRE兼容的同步串行接口與微處理器（μP）相連，實現與異步串行數據通信端口（RS - 232、RS - 485、IrDA）的數據交互。圖2展示了MAX3100的功能結構。

MAX3100集成了簡單的UART和波特率發生器，并帶有SPI接口與中斷發生器。通過向配置寄存器寫入一個16位字來配置UART，該字可設置波特率、數據字長度、奇偶校驗使能，以及啟用8位先入先出（FIFO）功能。寫入配置寄存器可在常規UART定時和IrDA定時間選擇，控制關斷模式，還包含4個中斷屏蔽位。

向寫數據寄存器寫入一個16位字來發送數據，其中最后7位或8位是實際要發送的數據，同時還包括發送奇偶校驗位（若已啟用）。該寄存器控制RTS輸出引腳的狀態。接收到的字會在接收使能時產生中斷。

從16位接收寄存器讀取數據，該寄存器保存最早進入接收FIFO的數據、接收奇偶校驗數據，以及CTS輸入引腳的邏輯電平。此寄存器還包含一個位，用于指示正常操作中的幀錯誤，以及一個接收活動指示燈（在關斷模式下）。

波特率發生器決定發送器和接收器的運行速率。寫配置寄存器中的B0至B3位確定波特率除數（BRD），其可將X1振蕩器頻率分頻。波特時鐘是數據速率（波特率）的16倍。
