TPS255x 配電開關適用于精度 需要限流，否則會遇到較重的電容負載和短路。這些 器件提供 500 mA 至 5 A（典型值）的可編程電流限制閾值 通過外部電阻器。對電源開關的上升和下降時間進行控制，以最大限度地降低 導通和關斷期間電流浪涌。

TPS255x 器件通過切換到 恒定電流模式，當輸出負載超過限流閾值時。FAULT 邏輯輸出在過流和過熱期間保持低電平 條件。
*附件：tps2557.pdf

特性

• 滿足 USB 限流要求
• 可調電流限制，500 mA 至 5 A（典型值）
• 4.5 A 時限流精度為 ±6.5%
• 快速過流響應：3.5μs（典型值）
• 22mΩ 高側 MOSFET
• 工作電壓：2.5 V 至 6.5 V
• 2μA 最大待機電源電流
• 內置軟啟動
• 支持 15kV 和 8kV 系統級 ESD

參數

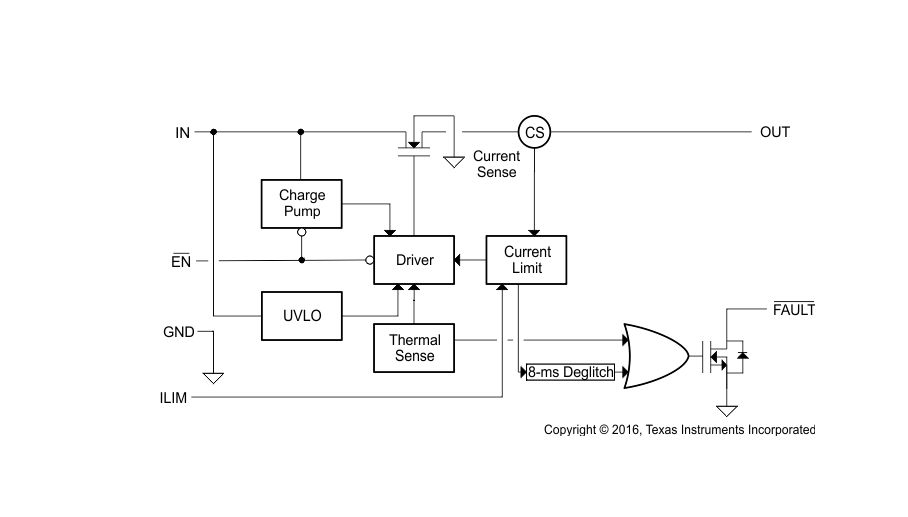

方框圖

一、產品概述

• ?產品名稱?：TPS2557
• ?類型?：精密可調限流電源分配開關
• ?應用場景?：適用于需要精確限流功能的場合，如處理重電容負載和短路情況，特別適用于USB端口、數字電視、機頂盒和VOIP電話等設備。

二、主要特性

• ?限流范圍?：電流限流可調，范圍從500 mA至5 A（典型值）。
• ?限流精度?：在4.5 A時，限流精度達到±6.5%。
• ?過流響應?：過流響應時間快，典型值為3.5 μs。
• ?工作電壓?：支持2.5 V至6.5 V的寬輸入電壓范圍。
• ?低待機功耗?：最大待機供電電流僅為2 μA。
• ?保護功能?：具備過流保護、過熱保護和欠壓鎖定（UVLO）功能。
• ?認證?：符合USB限流要求，通過UL和CB認證。

三、引腳與功能

• ?引腳配置?：8引腳VSON封裝，包括輸入（IN）、輸出（OUT）、使能（EN）、故障（FAULT）、限流設置（ILIM）和地（GND）等引腳。
• ?使能控制?：TPS2557的EN引腳為高電平有效，通過控制EN引腳電平可以開啟或關閉電源開關。
• ?故障指示?：FAULT引腳為低電平有效開漏輸出，當發生過流或過溫故障時，F(xiàn)AULT引腳將輸出低電平。

四、電氣特性

• ?靜態特性?：具有低靜態漏源導通電阻（典型值為22 m?）。
• ?動態特性?：具有快速的開關速度和可控制的上升/下降時間，以減少電流和電壓浪涌。
• ?熱管理?：內置熱關斷保護，當結溫超過閾值時自動關斷，以保護芯片免受過熱損壞。

五、應用與設計

• ?設計靈活性?：通過外部電阻器可以方便地設置限流閾值，滿足不同應用的需求。
• ?布局與散熱?：提供了布局指南和散熱考慮，幫助設計師優化PCB布局，提高散熱性能。
• ?典型應用?：給出了典型應用電路圖，展示了如何使用TPS2557實現限流電源分配功能。

六、封裝與尺寸

• ?封裝類型?：8引腳VSON封裝。
• ?尺寸?：3.00 mm × 3.00 mm，適合表面貼裝應用。

七、結論

TPS2557是一款功能強大、性能穩定的精密可調限流電源分配開關。其高精度的限流功能、快速的過流響應以及多種保護機制，使其成為處理重電容負載和短路情況的理想選擇。通過靈活的限流設置和優化的電氣特性，TPS2557能夠滿足各種應用的需求，并提供可靠的保護機制，確保系統的穩定運行。
