TPS2559 配電開關適用于需要低電阻、精密電流限制開關或遇到重電容負載的應用。該TPS2559提供高達 5.5 A 的連續負載電流，并通過單個接地電阻器設置精確的電流限制。當輸出負載超過電流限制閾值時，通過切換到恒定電流模式，將輸出電流保持在安全水平。在過載事件期間，輸出電流被限制在 R 設置的水平 （伊利姆） .如果發生持續過載，器件將進入熱關斷狀態，以防止損壞TPS2559。
*附件：tps2559.pdf

電源開關的上升和下降時間受到控制，以最大限度地減少開啟或關閉期間的電流浪涌。FAULT 邏輯輸出在過流或過熱情況下置為低電平。

特性

• 工作范圍：2.5 V 至 6.5 V
• 可調 1.2A 至 4.7A I （限制） （4.7 A 時為 ±4.4%）
• 短路關斷（典型值）：3.5 μs
• 高側 MOSFET：13 mΩ
• 最大待機電源電流：2μA
• 內置軟啟動
• 系統級 ESD 能力：8 kV / 15 kV
• UL 2367 認證待定

參數

方框圖

1. 產品概述

TPS2559 是一款精密可調電流限制功率分配開關，適用于需要低電阻、精密電流限制開關或面臨重電容負載的應用場景。該器件提供高達 5.5A 的連續負載電流，并允許用戶通過單個接地電阻精確設置電流限制。

2. 關鍵特性

• ?寬工作電壓范圍?：2.5V 至 6.5V。
• ?可調電流限制?：1.2A 至 4.7A（在 4.7A 時，精度為 ±4.4%）。
• ?短路關斷?：典型值為 3.5μs。
• ?高側 MOSFET?：導通電阻為 13mΩ。
• ?低待機供電電流?：最大值為 2μA。
• ?內置軟啟動?：減少啟動時的電流沖擊。
• ?系統級 ESD 保護?：8kV 接觸放電，15kV 空氣放電。
• ?UL 2367 認證待定?。

3. 應用場景

• USB 端口和集線器
• 數字電視
• 機頂盒
• VOIP 電話

4. 功能描述

• ?精確電流限制?：通過外部電阻設置電流限制閾值，當輸出負載超過該閾值時，輸出電流將保持在安全水平。
• ?短路保護?：在短路條件下，設備將迅速關斷輸出，防止損壞。
• ?過溫保護?：內置熱傳感器，當結溫超過安全范圍時，將自動關斷輸出。
• ?故障指示?：FAULT 邏輯輸出在過流或過溫條件下將拉低，指示故障狀態。

5. 典型應用電路

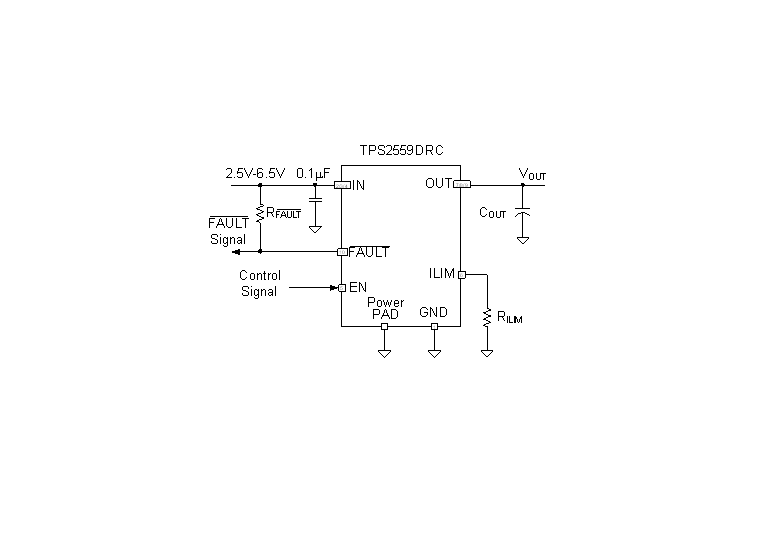

數據手冊中提供了典型應用電路圖，展示了如何使用 TPS2559 設計功率分配系統，包括輸入和輸出電容的配置、電流限制電阻的選擇等。

6. 設計指南

• ?電容選擇?：建議在輸入端使用 0.1μF 或更大的陶瓷旁路電容，以減少電源瞬態引起的噪聲。在輸出端，當預期有大瞬態電流時，建議使用高值電解電容以減少下沖。
• ?電流限制設置?：提供了詳細的公式和圖表，幫助用戶根據所需的電流限制選擇合適的電阻值。
• ?熱設計?：提醒用戶在設計時考慮設備的熱耗散，并提供了熱阻等關鍵參數。

7. 文檔與支持

• 數據手冊提供了詳細的技術規格、應用信息和設計指南。
• 用戶可以通過 TI 的支持論壇和在線文檔更新通知服務獲取額外的幫助和最新文檔。
