TPS2561A-Q1 是雙通道配電開關，適用于需要精確電流限制或遇到重電容負載和短路的汽車應用。這些器件通過外部電阻器提供每通道 250 mA 至 2.8 A（典型值）的可編程限流閾值。電源開關的上升和下降時間受到控制，以最大限度地減少開啟 / 關閉期間的電流浪涌。
*附件：tps2561a-q1.pdf

當輸出負載超過限流閾值時，TPS2561A-Q1 器件的每個通道通過切換到恒流模式，將輸出電流限制在安全水平。每個通道的 FAULTx 邏輯輸出在過流和過溫情況下獨立地置為低電平。

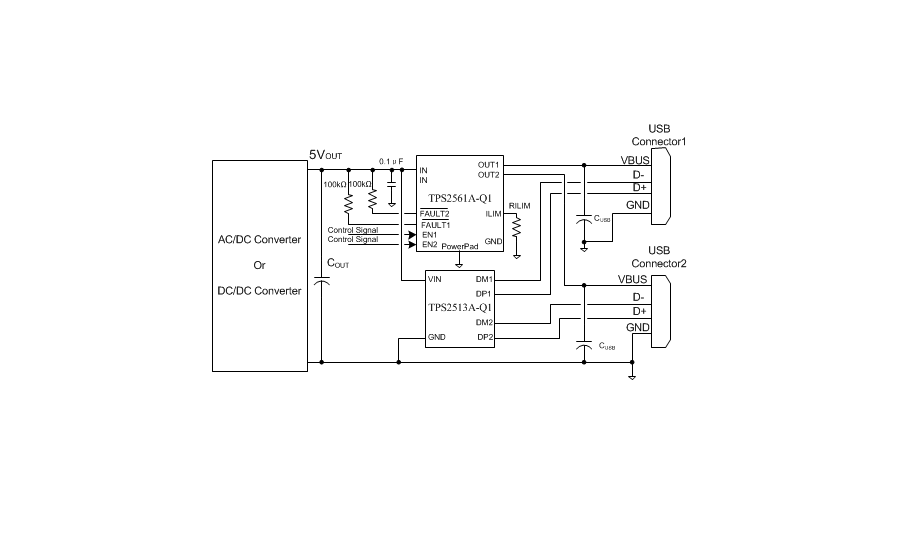

與 TPS2511-Q 或 TPS2513A-Q1 配合使用，獲得低損耗、符合汽車標準的 USB 充電端口解決方案，能夠為當今所有流行的手機和平板電腦充電。

特性

• 符合 AEC-Q100 標準
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C5
• 兩個獨立的限流通道
• 滿足 USB 限流要求
• 可調電流限制，250 mA–2.8 A（典型值）
• 精確的 2.1A 最小 / 2.5A 最大設置
• 快速短路響應 ? 3.5μs（典型值）
• 兩個 44-mΩ 高壓側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 2?μA 最大待機電源電流
• 內置軟啟動
• 支持 15 kV / 8 kV 系統級 ESD

參數

方框圖

1. 產品概述

TPS2561A-Q1 是一款專為汽車電子應用設計的雙通道精密可調電流限制功率開關。它適用于需要精確電流限制或面臨重電容負載和短路的場景，支持 USB 電流限制要求，并提供了可編程的電流限制閾值。

2. 關鍵特性

• ?雙通道設計?：每個通道可獨立設置電流限制。
• ?寬工作電壓范圍?：2.5V 至 6.5V。
• ?可調電流限制?：每通道 250mA 至 2.8A（典型值），通過外部電阻設置。
• ?快速短路響應?：典型值為 3.5μs。
• ?低待機供電電流?：每通道最大 2μA。
• ?內置軟啟動?：減少啟動時的電流沖擊。
• ?系統級 ESD 保護?：15kV 接觸放電，8kV 空氣放電。
• ?高側 MOSFET?：每通道 44mΩ 導通電阻。

3. 應用場景

TPS2561A-Q1 特別適用于汽車 USB 充電端口解決方案，能夠支持當今流行的手機和平板電腦的快速充電。

4. 功能描述

• ?精確電流限制?：通過外部電阻設置每通道的電流限制閾值，當輸出負載超過該閾值時，輸出電流將保持在安全水平。
• ?短路保護?：在短路條件下，設備將迅速關斷輸出，防止損壞。
• ?過溫保護?：內置兩個獨立的熱傳感器，監測結溫并在必要時關斷輸出以防止過熱。
• ?FAULT 輸出?：每個通道具有獨立的 FAULT 開漏輸出，在過流或過溫條件下拉低，指示故障狀態。
• ?軟啟動功能?：減少啟動時的電流和電壓浪涌。

5. 典型應用

數據手冊中提供了典型應用電路圖，展示了如何使用 TPS2561A-Q1 設計雙通道功率分配系統，包括輸入和輸出電容的配置、電流限制電阻的選擇等。

6. 設計指南

• ?電容選擇?：建議在輸入端使用 0.1μF 或更大的陶瓷旁路電容，以減少電源瞬態引起的噪聲。
• ?電流限制設置?：提供了詳細的公式和圖表，幫助用戶根據所需的電流限制選擇合適的電阻值。
• ?熱設計?：提醒用戶在設計時考慮設備的熱耗散，并提供了熱阻等關鍵參數。
• ?布局建議?：提供了布局指南和示例，幫助用戶優化 PCB 布局以提高性能和可靠性。

7. 文檔與支持

• 數據手冊提供了詳細的技術規格、應用信息和設計指南。
• 用戶可以通過 TI 的支持論壇和在線文檔更新通知服務獲取額外的幫助和最新文檔。
