TPS2556-Q1 和 TPS2557-Q1 配電開關專用于需要精確電流限制或能夠處理重電容負載和短路的汽車應用。這些器件通過外部電阻器提供 500 mA 至 5 A（典型值）的可編程限流閾值。對電源開關上升和下降時間的控制可較大限度地減少導通或關斷期間的電流浪涌。

當輸出負載超過限流閾值時，TPS2556-Q1 和 TPS2557-Q1 器件通過切換到恒流模式，將輸出電流限制在安全水平。FAULT 邏輯輸出在過流和過熱情況下置為低電平。
*附件：tps2556-q1.pdf

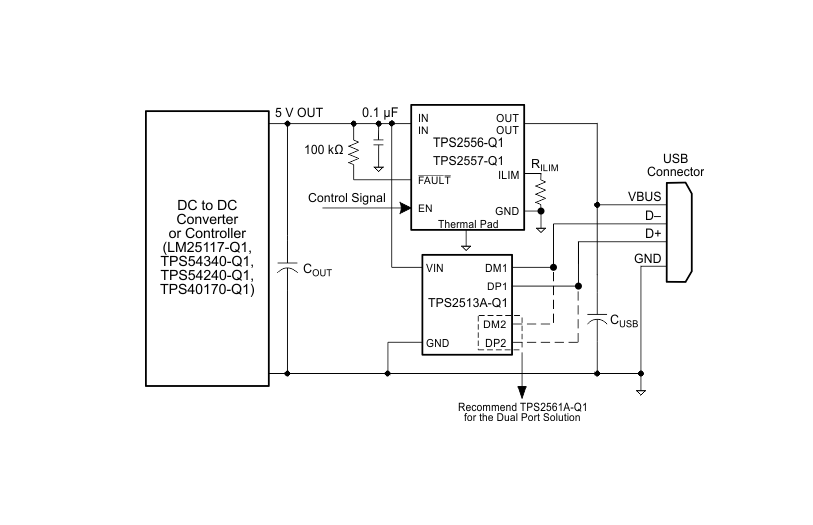

與 TPS2511-Q1 或 TPS2513A-Q1 配合使用，實現低損耗、汽車級 USB 充電端口解決方案，能夠?yàn)楫?dāng)今所有流行的手機和平板電腦充電。

特性

• 符合 AEC-Q100 標準
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C5
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 滿足 USB 限流要求
• 可調電流限制，500 mA – 5 A（典型值）
• 4.5 A 時限流精度為 ±6.5%
• 快速短路響應 – 3.5 μs（典型值）
• 22mΩ 高側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 最大待機電源電流為 2μA
• 內置軟啟動
• 支持 15 kV 和 8 kV 系統級 ESD

參數

方框圖

1. 概述

TPS2556-Q1是一款專為汽車電子應用設計的精密可調電流限制功率分配開關。它通過了AEC-Q100認證，具備功能安全能力，并滿足USB電流限制要求。該設備使用N溝道MOSFET，適用于可能遇到短路或重電容負載的應用場景。

2. 主要特性

• ?AEC-Q100認證?：符合汽車電子質量標準。
• ?功能安全能力?：提供文檔支持功能安全系統設計。
• ?可調電流限制?：電流限制范圍在500mA至5A之間，典型值為±6.5%的電流限制精度。
• ?快速短路響應?：響應時間典型值為3.5μs。
• ?高側MOSFET?：具有22mΩ的低導通電阻。
• ?寬工作電壓范圍?：輸入電壓范圍為2.5V至6.5V。
• ?低待機供電電流?：最大值為2μA。
• ?內置軟啟動?：減少啟動時的電流和電壓浪涌。
• ?系統級ESD能力?：具備15kV接觸放電和8kV空氣放電能力。

3. 應用

• ?汽車USB充電端口?：作為汽車USB充電端口的功率分配開關，提供精確的電流限制功能。

4. 功能描述

• ?過流保護?：在輸出負載超過電流限制閾值時，設備將切換到恒流模式，限制輸出電流至安全水平。
• ?FAULT輸出?：在過流或過溫條件下，F(xiàn)AULT邏輯輸出將拉低。
• ?熱保護?：內置兩個獨立的熱傳感器，用于監測功率開關的工作溫度，并在溫度超過安全限制時禁用設備。
• ?自動重試功能?：可通過外部電阻和電容實現自動重試功能，允許設備在故障條件下暫時禁用，并在預設時間后重新啟用。

5. 設計指南

• ?電流限制設置?：通過外部電阻器設置電流限制閾值，推薦電阻器范圍為20kΩ至187kΩ。
• ?布局建議?：
  • 在IN引腳和GND之間連接一個0.1μF或更大的陶瓷旁路電容器，以減少輸入噪聲。
  • 將熱焊盤直接連接到PCB接地平面，使用寬而短的銅跡線。
  • 將連接ILIM電阻器的跡線盡可能短，以減少對電流限制精度的影響。

6. 封裝與尺寸

• ?封裝類型?：S-PVSON（8引腳）
• ?尺寸?：3mm x 3mm

7. 認證與合規

• ?UL認證?：符合UL 2367標準。
• ?CB認證?：符合IEC 60950和IEC 62368標準。

8. 靜電放電（ESD）保護

• ?HBM ESD分類等級?：H2（±22kV）
• ?CDM ESD分類等級?：C5（±750V）

9. 熱信息

• ?熱阻?：
  • θJA（結到環境）：41.5°C/W
  • θJC（結到殼頂）：56°C/W
  • θJB（結到板）：16.4°C/W

10. 電氣特性

• ?靜態漏源導通電阻?：在25°C下為22mΩ，在-40°C至125°C范圍內為35mΩ。
• ?使能輸入閾值?：低電平閾值為0.66V，高電平閾值為1.1V。
• ? 欠壓鎖定（UVLO） ?：輸入電壓上升時的UVLO閾值電壓為2.35V至2.45V。
