TPS2559-Q1 配電開關適用于低 需要電阻、精密電流限位開關或遇到重電容負載。 TPS2559-Q1 提供高達 5.5 A 的連續負載電流，精確的電流限制由 一個接地電阻器。通過切換到 恒定電流模式，當輸出負載超過限流閾值時。過載期間 事件時，輸出電流被限制在 R 設置的水平 （伊利姆） .如果 發生持續過載時，設備進入熱關斷狀態以防止損壞 TPS2559-Q1.

電源開關的上升和下降時間受到控制，以最大限度地減少 開啟或關閉。FAULT 邏輯輸出在過流期間置為低電平或 超溫條件。

特性

• 符合汽車應用要求 AEC-Q100認證，結果如下：
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C5
• 2.5 至 6.5 V 工作范圍
• 可調 1.2 至 4.7 A I （限制） （4.7 A 時為 ±4.7%）
• 3.5 μs 短路關斷（典型值）
• 13mΩ 高側 MOSFET
• 2μA 最大待機電源電流
• 內置軟啟動
• 禁用時反向電流阻塞
• 支持 8 kV / 15 kV 系統級 ESD
• 具有
  可潤濕側面的 10 引腳 SON（3mm × 3mm）封裝

參數

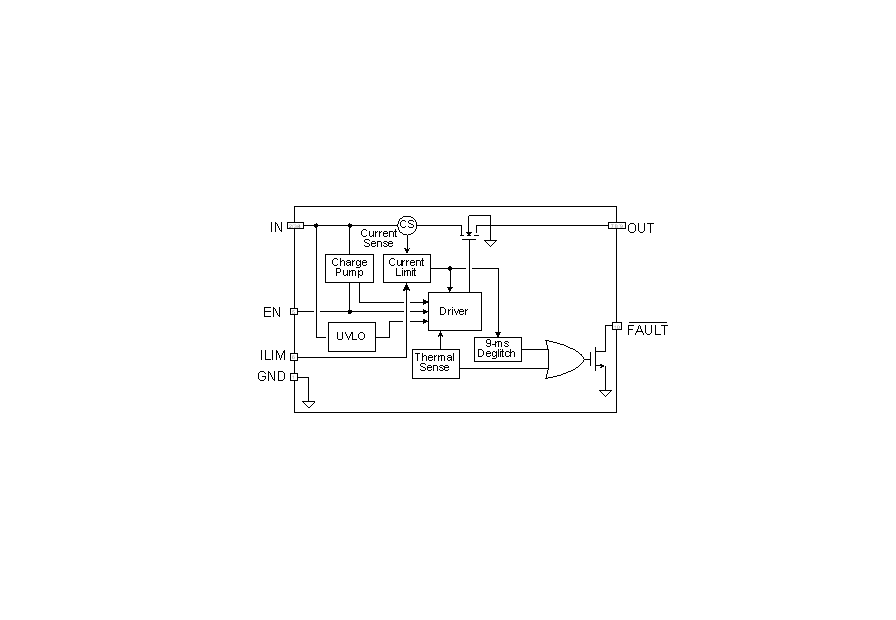

方框圖

1. 產品概述

TPS2559-Q1 是一款專為汽車應用設計的精密可調電流限制功率分配開關。它采用 N 溝道 MOSFET，適用于需要低電阻、精密電流限制開關或處理重電容負載的應用。該器件提供高達 5.5A 的連續負載電流，并通過單個接地電阻器實現精確的電流限制設置。

2. 關鍵特性

• ?汽車級認證?：符合 AEC-Q100 標準，適用于汽車應用。
• ?高精度電流限制?：電流限制精度為 ±4.7%（在 4.7A 時），可調范圍為 1.2A 至 4.7A。
• ?快速短路關斷?：短路關斷時間為 3.5μs（典型值），提供快速保護。
• ?低待機供電電流?：最大待機供電電流為 2μA，有助于降低系統功耗。
• ?反向電流阻斷?：當設備禁用時，可防止反向電流流動。
• ?系統級 ESD 能力?：提供 8kV 接觸放電和 15kV 空氣放電的 ESD 保護能力。

3. 功能描述

• ?熱保護?：內置兩個獨立的熱傳感器，分別在結溫超過 135°C 和 155°C 時關斷功率開關，防止過熱損壞。
• ?過流保護?：在輸出電流超過設定的電流限制閾值時，自動限制電流并降低電壓，保護電路免受損壞。
• ?FAULT 輸出?：在過流或過溫條件下，F(xiàn)AULT 引腳輸出低電平信號，指示故障狀態。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時設備工作，保護內部電路。
• ?軟啟動?：內置軟啟動功能，減少開/關時的電流和電壓浪涌。

4. 應用場景

• 汽車 USB 端口和集線器
• 汽車內部負載開關
• 其他需要高精度電流限制和快速保護的汽車應用

5. 編程與電流限制設置

• 用戶可以通過調整外部電阻器 R_ILIM 的值來設置所需的電流限制閾值。
• 提供了電流限制閾值與 R_ILIM 電阻值之間的詳細計算公式和圖表，幫助用戶進行精確設置。

6. 典型應用

• 數據手冊中提供了典型應用電路，展示了如何在實際應用中使用 TPS2559-Q1。
• 還包括了如何選擇合適的功率開關、設計輸入和輸出電容、編程電流限制閾值等詳細步驟。

7. 布局與熱設計指南

• 提供了布局建議，包括輸入和輸出電容的選擇和布局、R_ILIM 電阻器的跡線布局等，以?xún)?yōu)化性能和減少寄生效應。
• 強調了熱設計的重要性，并提供了熱墊連接和散熱的建議，以確保設備在高溫環境下的可靠運行。

8. 文檔與支持

• 數據手冊提供了詳細的技術規格、應用信息和設計指南。
• 用戶可以通過 TI 的支持論壇和在線社區獲取額外的幫助和文檔更新通知。
